取扱終了
在庫限りでお取扱いは終了致します。

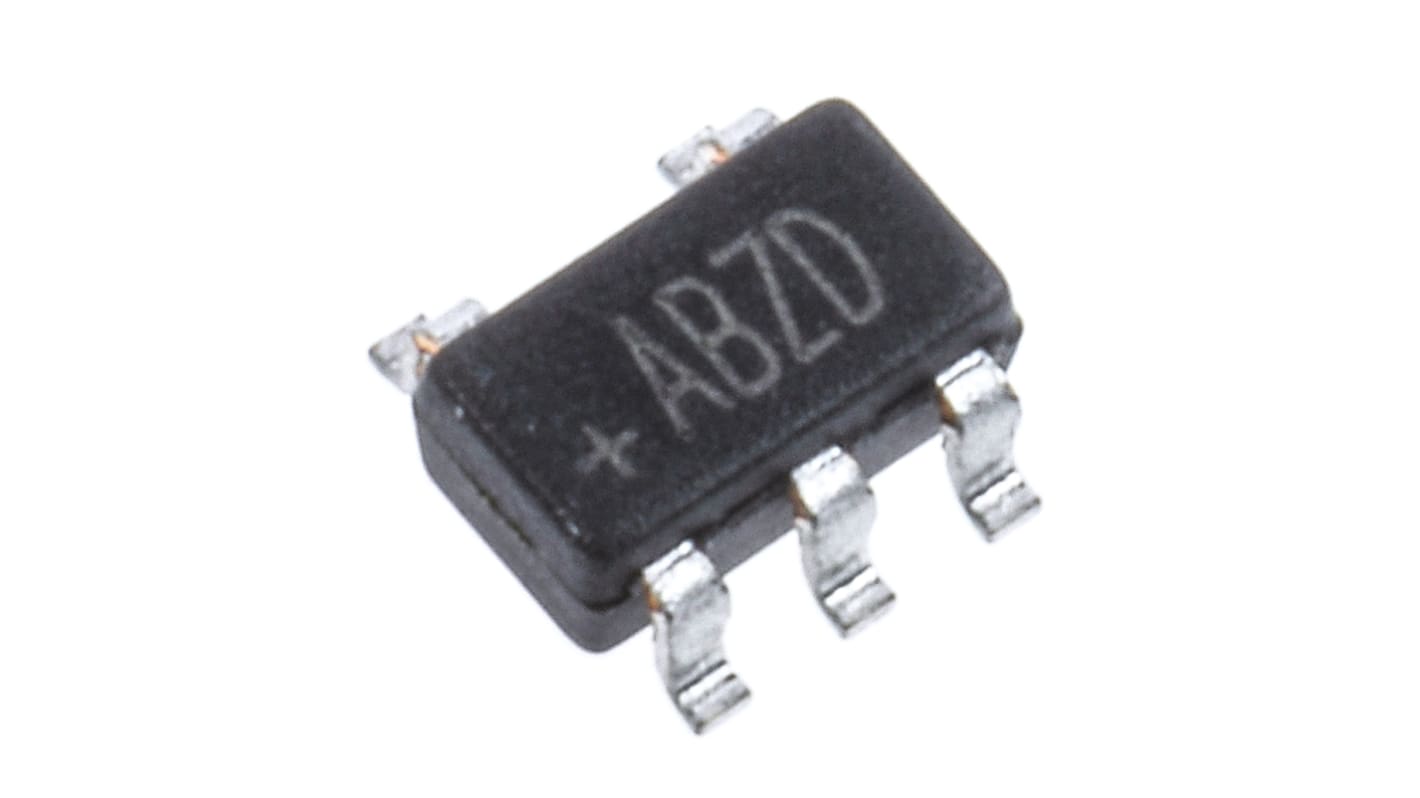

- RS品番:
- 896-6759
- メーカー型番:
- TC7SH126FU,LJ(CT
- メーカー/ブランド名:
- Toshiba
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Toshiba | |
| 論理回路 | VHC | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | SSOP | |
| ピン数 | 5 | |
| 高レベル出力電流 Max | -8mA | |
| 低レベル出力電流 Max | 8mA | |
| 最大伝播遅延時間 @ 最大 CL | 11.5 ns @ 50 pF | |
| 動作供給電圧 Max | 5.5 V | |
| 寸法 | 2 x 1.25 x 0.9mm | |
| 動作温度 Min | -40 °C | |
| 伝播遅延テスト条件 | 50pF | |
| 動作供給電圧 Min | 2 V | |
| 動作温度 Max | +125 °C | |
| 高さ | 0.9mm | |
| 幅 | 1.25mm | |
| 長さ | 2mm | |
| すべて選択 | ||
|---|---|---|
ブランド Toshiba | ||
論理回路 VHC | ||
実装タイプ 表面実装 | ||
パッケージタイプ SSOP | ||
ピン数 5 | ||
高レベル出力電流 Max -8mA | ||
低レベル出力電流 Max 8mA | ||
最大伝播遅延時間 @ 最大 CL 11.5 ns @ 50 pF | ||
動作供給電圧 Max 5.5 V | ||
寸法 2 x 1.25 x 0.9mm | ||
動作温度 Min -40 °C | ||
伝播遅延テスト条件 50pF | ||
動作供給電圧 Min 2 V | ||
動作温度 Max +125 °C | ||
高さ 0.9mm | ||
幅 1.25mm | ||
長さ 2mm | ||
- COO（原産国）:
- TH
L-MOS超高速シリーズ、東芝
東芝L-MOS TC7SHシリーズの超高速ロジックデバイス
• 高速動作: 標準伝播遅延時間 - 4 ns @ 5 V
• 低消費電力
• 優れたノイズ耐性
• 広い動作電圧範囲: 2 → 5.5 V
• 低消費電力
• 優れたノイズ耐性
• 広い動作電圧範囲: 2 → 5.5 V
L-MOS ファミリロジック IC です
ワンゲートロジック（ L-MOS ）
