- RS品番:
- 217-7953
- メーカー型番:
- QS3245QG
- メーカー/ブランド名:
- Renesas Electronics
2025 海外在庫あり - 通常4営業日でお届け
追加されました
単価: 購入単位は25個
¥115.08
(税抜)
¥126.59
(税込)
個 | 単価 | 購入単位毎合計* |
25 - 25 | ¥115.08 | ¥2,877.00 |
50 + | ¥111.68 | ¥2,792.00 |
* 購入単位ごとの価格 |
- RS品番:
- 217-7953
- メーカー型番:
- QS3245QG
- メーカー/ブランド名:
- Renesas Electronics
データシート
その他
詳細情報

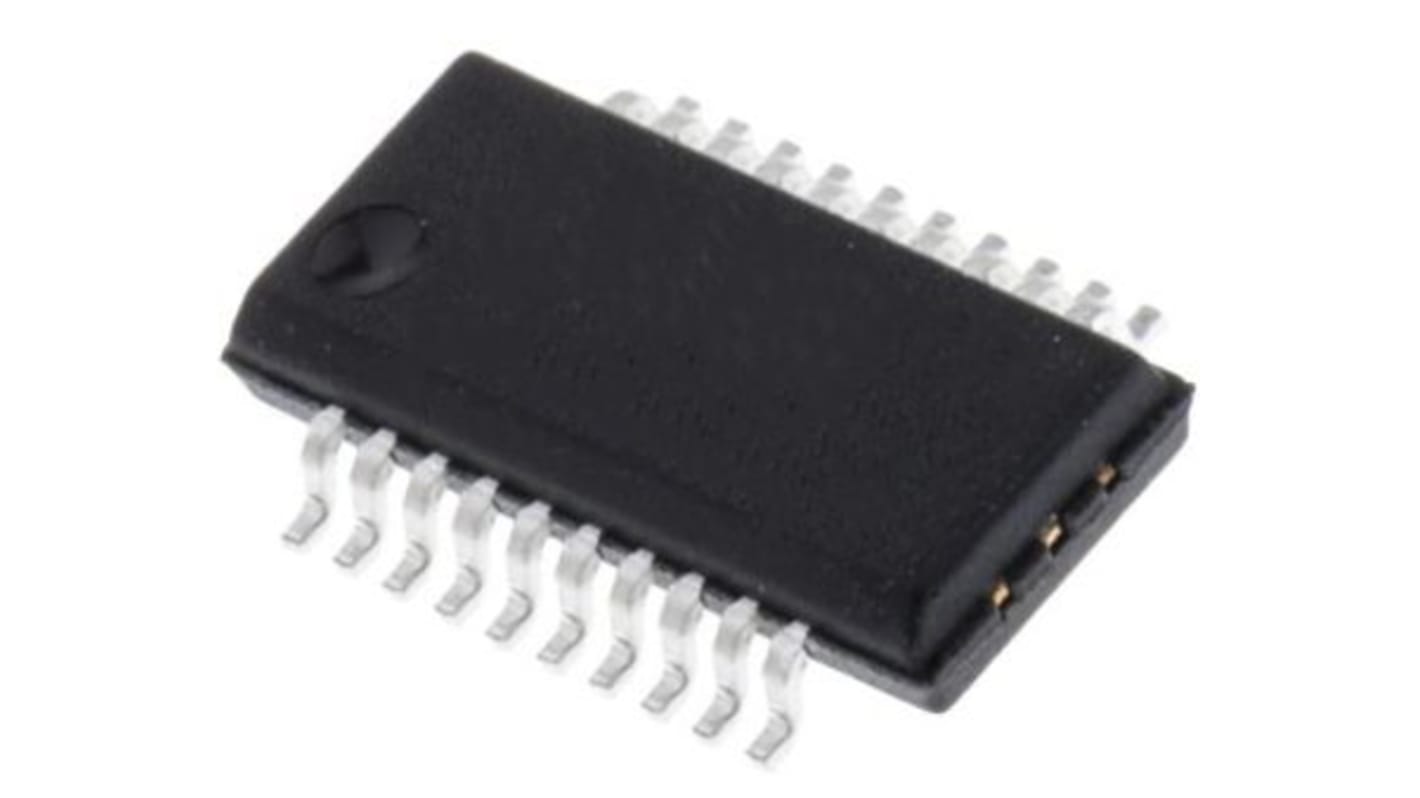

Renesas Electronics の QS3245 は、 74FCT245 、 74F245 、 74ALS/AS / LS245 8 ビットトランシーバと互換性のあるピン配列で、高速 CMOS TTL 互換バススイッチ 8 個セットを提供しています。QS3245 は低オン抵抗で、伝搬遅延を増加させずに、さらにグランドバウンスノイズを生成せずに入力を出力に接続できます。QS3245 は、 -40 → +85 ° C で動作します。
VCC にダイオードを内蔵していない強化 N チャンネル FET
5 Ω の双方向スイッチで入力を出力に接続します
伝搬遅延がゼロで、グラウンドバウンスがゼロです
すべてのスイッチと制御入力にアンダーシュートクランプダイオードを装備
TTL 互換制御入力
ホットスワップ、ホットドッキング
電圧変換( 5 → 3.3 V )
省電力
静電容量の低減と絶縁
クロックゲーティング
バススイッチング及び絶縁
5 Ω の双方向スイッチで入力を出力に接続します
伝搬遅延がゼロで、グラウンドバウンスがゼロです
すべてのスイッチと制御入力にアンダーシュートクランプダイオードを装備
TTL 互換制御入力
ホットスワップ、ホットドッキング
電圧変換( 5 → 3.3 V )
省電力
静電容量の低減と絶縁
クロックゲーティング
バススイッチング及び絶縁
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
論理回路 | CMOS |
回路構成 | 1 x 1:1 |
1チップ当たりのエレメント数 | 9 |
1チップ当たりの入力数 | 17 |
1チップ当たりの出力数 | 16 |
パッケージタイプ | QSOP |
ピン数 | 20 |
