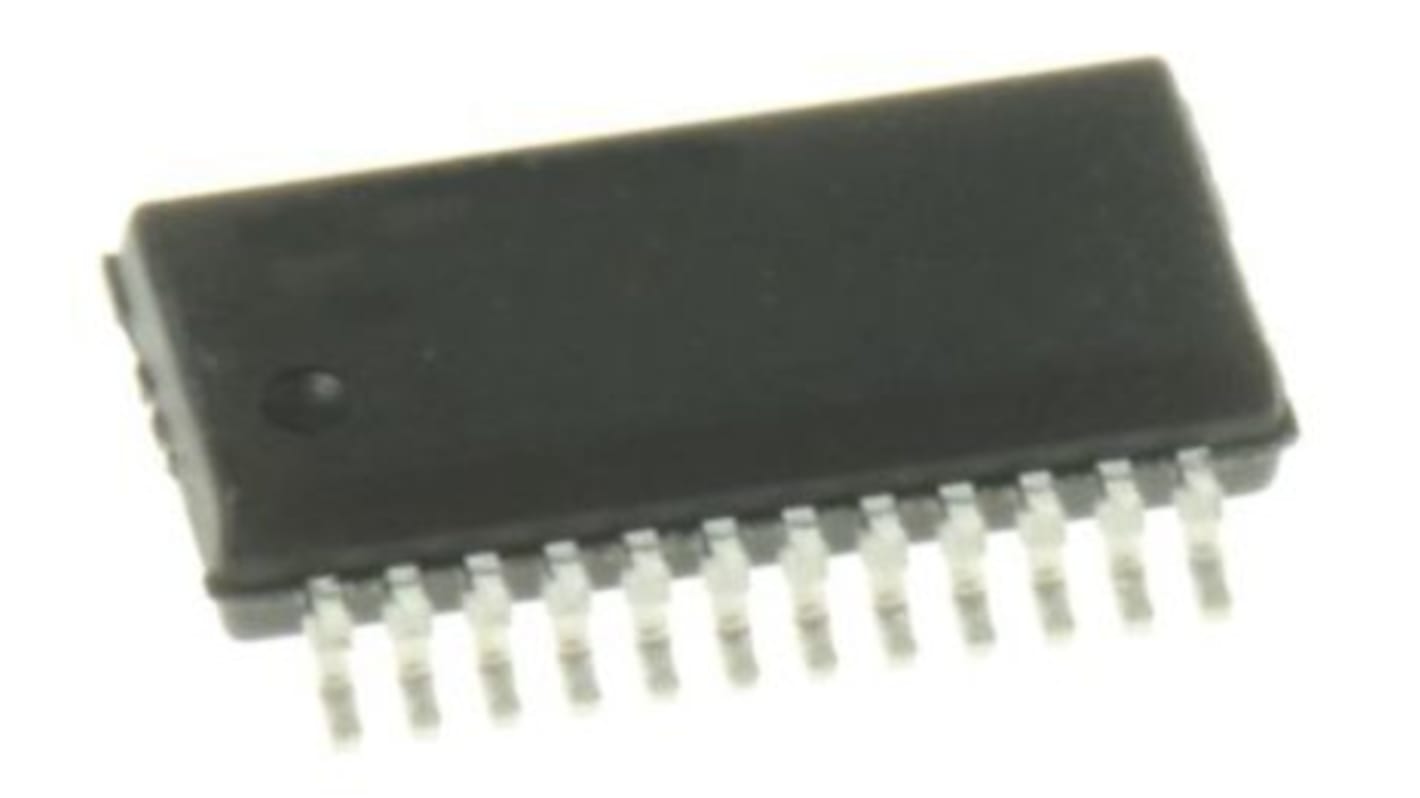

Renesas Electronics QS3861QG8 バススイッチ, 24-Pin QSOP
- RS品番:
- 217-3758
- メーカー型番:
- QS3861QG8
- メーカー/ブランド名:
- ルネサス エレクトロニクス
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール3000個入り) 小計：*
￥243,540.00
(税抜)
￥267,900.00
(税込)
3,000円を超える注文については、送料無料
在庫限り
- 3,000 は海外在庫あり（最終在庫）
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 3000 - 3000 | ￥81.18 | ￥243,540 |
| 6000 - 27000 | ￥79.986 | ￥239,958 |
| 30000 - 42000 | ￥78.793 | ￥236,379 |
| 45000 - 57000 | ￥77.599 | ￥232,797 |
| 60000 + | ￥76.405 | ￥229,215 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 217-3758
- メーカー型番:
- QS3861QG8
- メーカー/ブランド名:
- ルネサス エレクトロニクス
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | ルネサス エレクトロニクス | |
| 論理回路 | CMOS | |
| プロダクトタイプ | バススイッチ | |
| 1チップ当たりのエレメント数 | 1 | |
| 取付タイプ | 表面 | |
| 最大静止電流 | 3μA | |
| 最小電源電圧 | 2.3V | |
| パッケージ型式 | QSOP | |
| 最大電源電圧 | 3.6V | |
| ピン数 | 24 | |
| 動作温度 Min | -40°C | |
| 最大オン状態抵抗値 | 15Ω | |
| 最大伝搬遅延時間@CL | 0.25ns | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | RoHS | |
| 高さ | 1.47mm | |
| シリーズ | QS3861 | |
| 長さ | 8.7mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド ルネサス エレクトロニクス | ||
論理回路 CMOS | ||
プロダクトタイプ バススイッチ | ||
1チップ当たりのエレメント数 1 | ||
取付タイプ 表面 | ||
最大静止電流 3μA | ||
最小電源電圧 2.3V | ||
パッケージ型式 QSOP | ||
最大電源電圧 3.6V | ||
ピン数 24 | ||
動作温度 Min -40°C | ||
最大オン状態抵抗値 15Ω | ||
最大伝搬遅延時間@CL 0.25ns | ||
動作温度 Max 85°C | ||
規格 / 承認 RoHS | ||
高さ 1.47mm | ||
シリーズ QS3861 | ||
長さ 8.7mm | ||
自動車規格 なし | ||
Renesas Electronics QS3861 シリーズバススイッチは、高速 CMOS TTL 互換バススイッチ 10 個セットを提供します。QS3861 の低オン抵抗（ 5 Ω ）により、伝搬遅延を増加させずに入力を接続できます。リードカウントは 24 で、 QSOP パッケージタイプです。
VCC にダイオードを内蔵していない強化 N チャンネル FET
5 Ω の双方向スイッチで入力を出力に接続します
伝搬遅延がゼロで、グラウンドバウンスがゼロです
すべてのスイッチと制御入力にアンダーシュートクランプダイオードを装備
