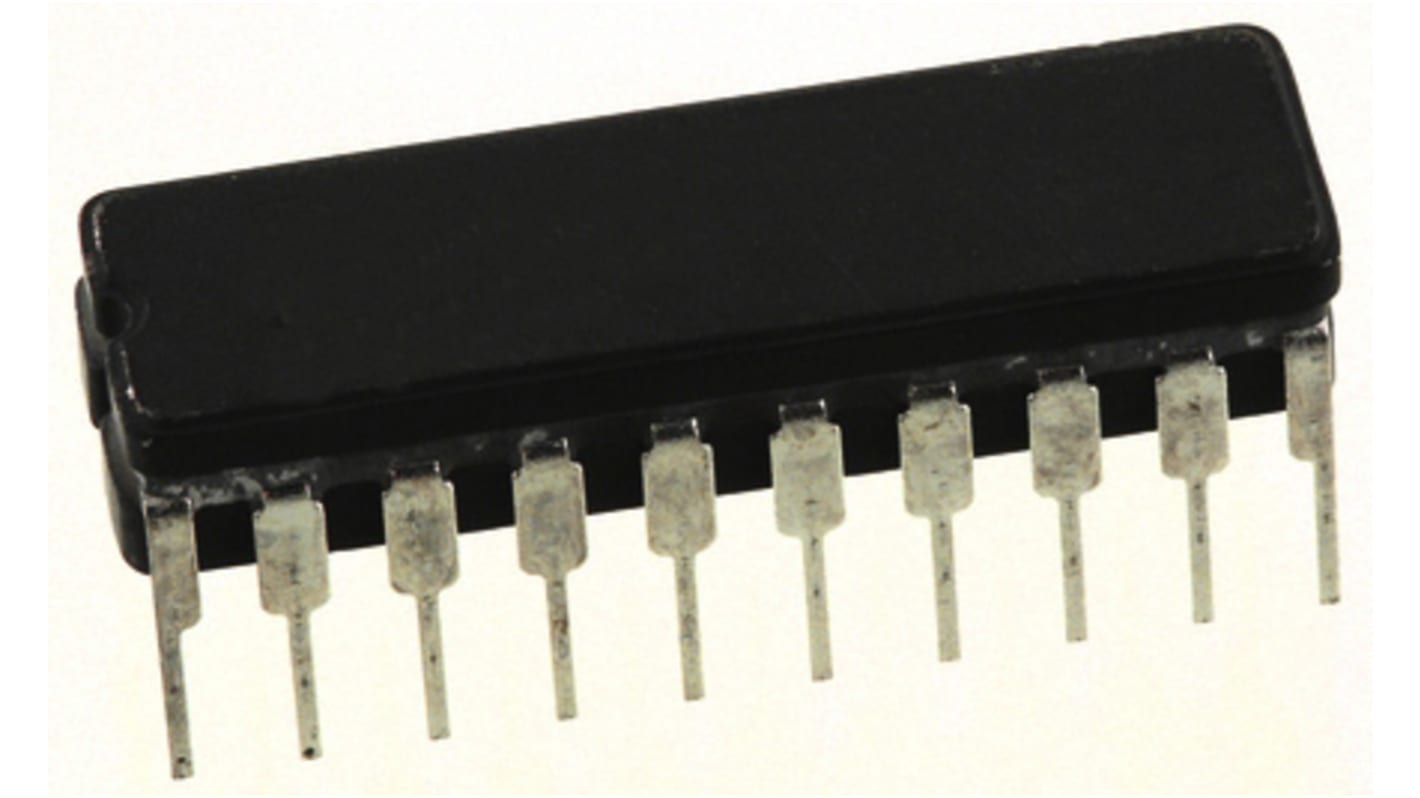

Texas Instruments バストランシーバ LSシリーズ 8ビット, 非反転, 12mA, 4.5→ 5.5 V, 20-Pin CDIP
- RS品番:
- 436-3131
- メーカー型番:
- SN54LS245J
- メーカー/ブランド名:
- Texas Instruments
19 海外在庫あり - 通常4営業日でお届け
単価： 購入単位は 個
￥3,467.00
(税抜)
￥3,813.70
(税込)
| 個 | 単価 |
| 1 - 1 | ￥3,467.00 |
| 2 + | ￥3,363.00 |
- RS品番:
- 436-3131
- メーカー型番:
- SN54LS245J
- メーカー/ブランド名:
- Texas Instruments
その他
未対応
詳細情報
74LSファミリバストランスシーバ、Texas Instruments
Texas Instruments社の、74LSファミリ低電力ショットキーロジックICバストランスシーバ製品です。 74LSファミリはバイポーラジャンクション技術とショットキーダイオードクランプを使用し、非常に低い消費電力でありながら、オリジナルの74TTLファミリと同様の動作速度を実現しています。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
74LSファミリ
仕様
特性 | |
|---|---|
| 論理回路 | LS |
| ロジックタイプ | バストランシーバ |
| 1チップ当たりのエレメント数 | 1 |
| 回路数 | 8 |
| 極性 | 非反転 |
| 実装タイプ | スルーホール |
| パッケージタイプ | CDIP |
| ピン数 | 20 |
| 入力レベル | TTL |
| 出力レベル | TTL |
| 高レベル出力電流 Max | -12mA |
| 低レベル出力電流 Max | 12mA |
| 最大伝播遅延時間 @ 最大 CL | 12 ns @ 5 V |
| 動作供給電圧 Min | 4.5 V |
| 幅 | 6.92mm |
| 動作供給電圧 Max | 5.5 V |
| 長さ | 24.2mm |
| 動作温度 Max | +125 °C |
| 伝播遅延テスト条件 | 45pF |
| 寸法 | 24.2 x 6.92 x 4.57mm |
| 動作温度 Min | -55 °C |
| 高さ | 4.57mm |
