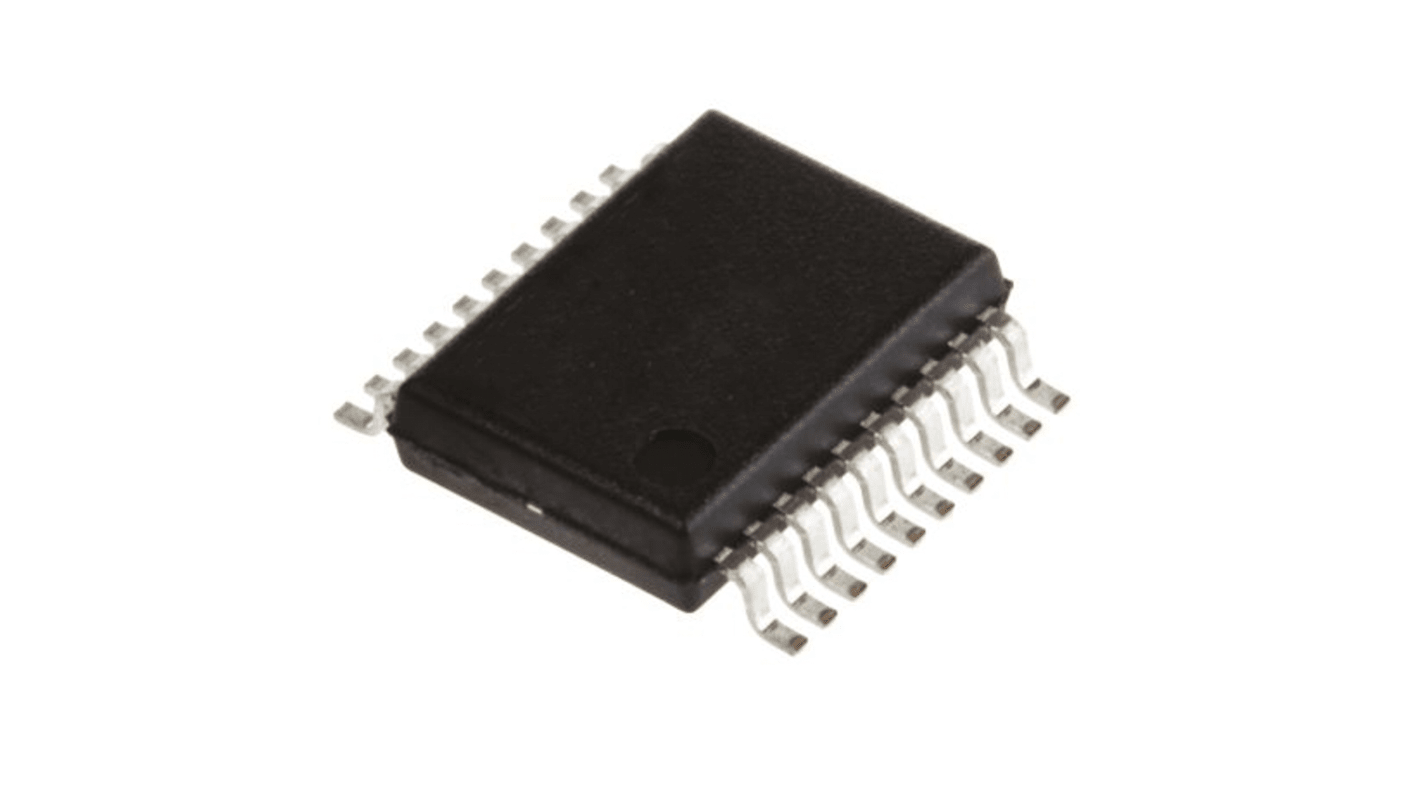

クロックディバイダ, TTL, 20-Pin SSOP

Renesas Electronics 3.3 Vクロックドライバは、高度なCMOSテクノロジーを使用して製造されています。このデバイスは、2つのドライババンクで構成され、それぞれ1:5のファンアウトと独自の出力イネーブル制御を備えています。このデバイスは、診断及びPLL駆動用のハートビートモニタを備えています。MON出力は、他のすべての出力と同じで、このドキュメントの出力仕様に準拠しています。低静電容量入力を実現します。信号品質と偏差が重要な高速クロック分配用に設計されています。また、1つの信号を低スキューと高信号品質の複数のレシーバに配信する必要があるアドレス配布などの用途で、1つのポイントツーポイント伝送ラインの駆動も可能です。

高度なCMOSテクノロジー保証低スキュー<200 ps (最大) 非常に低い伝播遅延<2.5 ns (最大) 非常に低いデューティサイクル歪み<270 ps (最大) 非常に低いCMOS電力レベル 最大動作周波数166 MHz TTL互換入力及び出力 入力は3.3 V又は5 Vコンポーネントから駆動でき、3ステート制御付きの2つの独立した出力バンクをSSOP及びQSOPパッケージで提供
