- RS品番:
- 253-7066
- メーカー/ブランド名:
- RS PRO
一時的な在庫切れ - 2024/12/03に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は 個
¥222,625.00
(税抜)
¥244,887.50
(税込)
個 | 単価 |
1 + | ¥222,625.00 |
- RS品番:
- 253-7066
- メーカー/ブランド名:
- RS PRO
データシート
その他
- COO(原産国):
- CN
詳細情報

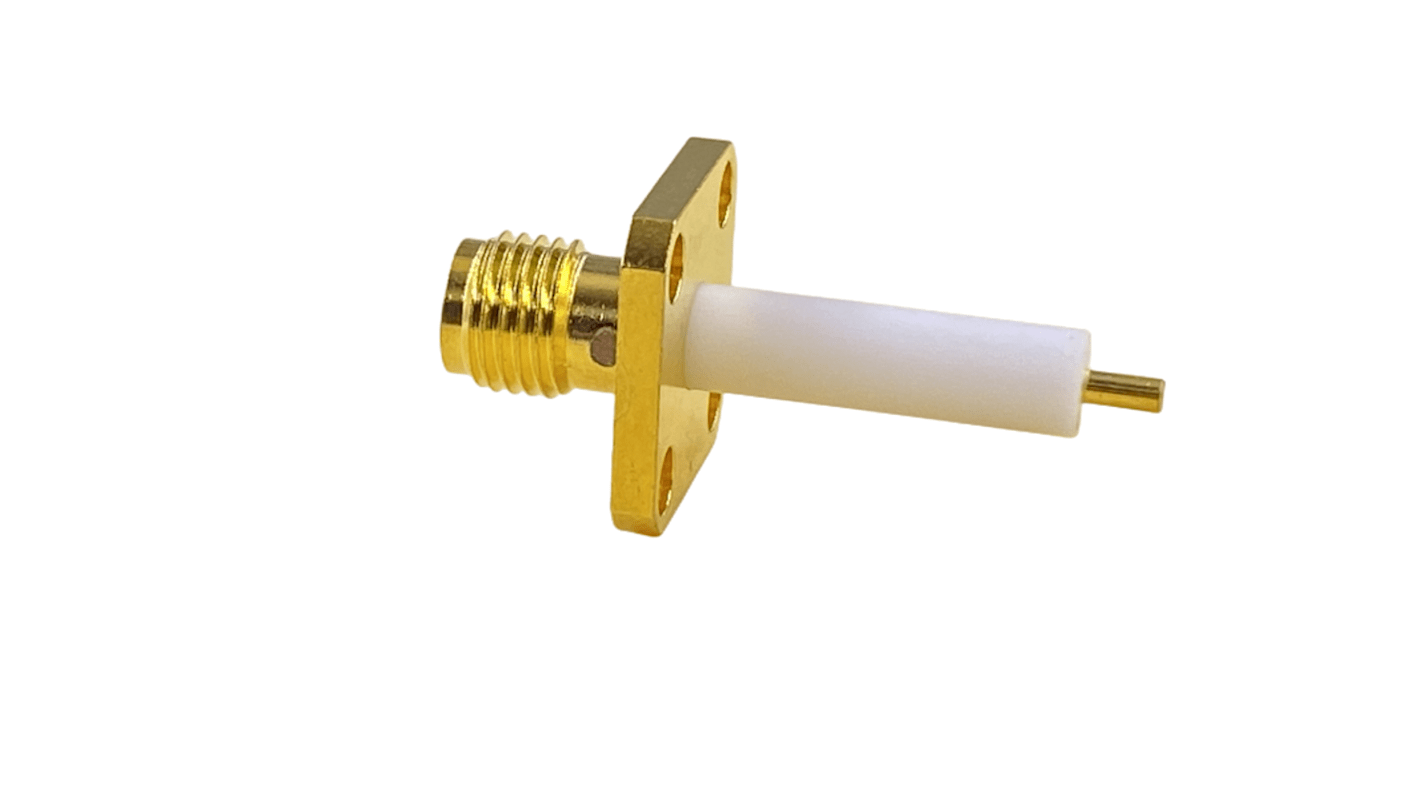

RS PRO SMAコネクタ - フランジ取り付け
RS PRO の SMA コネクターで RF システムを最大限に活用しましょう。この高品質の4穴メスフランジタイプは、同軸コネクタに最適な電気的性能を提供するように設計されています。金めっきボディとベリリウム銅コンタクトにより、信号接続が精密に行われていることを確信できます。また、厚いねじ込み式フランジにより、あらゆるパネルや機器ハウジングに確実に固定できます。RS PRO - 品質が手頃価格を満たす場所!
これらのコネクタはどこで見つけることができますか?
用途においては、電気通信や衛星通信など、さまざまな用途で半硬質及び柔軟性の高い同軸ケーブルとともに使用されます。同軸ケーブルとかん合すると、RF信号が伝送されます。一般的な用途には、電話アンテナやWi-Fiネットワークなどがあります。インストールは迅速かつ簡単で、プロフェッショナルやDIY愛好家によって行うことができます。
オス及びメスSMA同軸コネクタの識別方法
オスジェンダーSMAコネクタは、内側に外部ピンとねじ接続があり、メスジェンダーSMAは内側にピンとねじ接続があります。
特長と利点:
- メスSMA同軸コネクタ
- サブミニチュア省スペース設計
- 優れた電気的性能
- ねじ止め耐振動カップリング機構
- 金めっきボディ
- ベリリウム銅コンタクト
- PTFE絶縁体
- パネル接続を確実にする4穴フランジ
- 高品質RF信号
仕様
- インピーダンス: 50 Ω
- 標準極性
- 動作電圧: 500 V
- 動作周波数: 最大18 GHz
- 動作温度範囲: -65 → +165 °C
- 終端: はんだ
考慮事項
RS PROでは、終端処理済み / 終端処理済みの同軸ケーブルの幅広い製品を取り揃えています。新しく改良されたフィルターを閲覧して、あなたの理想的なソリューションに到達してください。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
オス/メス | メス |
同軸コネクタタイプ | SMAコネクタ |
実装タイプ | フランジマウント |
インピーダンス | 50Ω |
結線方法 | ねじ込み |
接続方向 | ストレート |
表面処理:本体 | 金 |
コンタクト材質 | リン銅 |
表面処理:コンタクト | 金 |
接合型 | ネジ |
