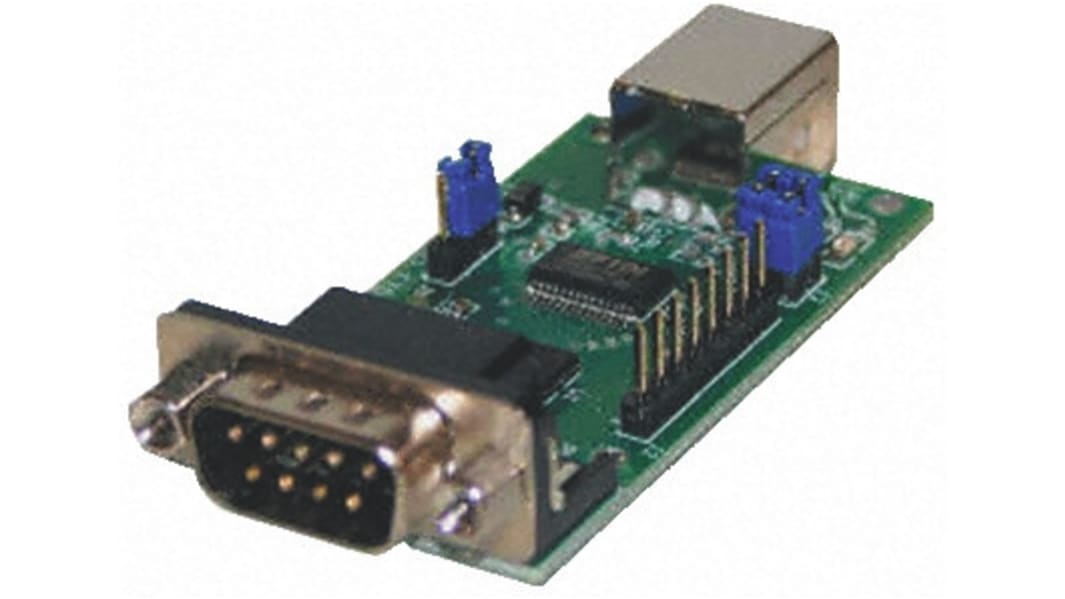

FTDI Chip FT232RL 評価キット EVAL232R

EVAL232Rは、FT232RL ICデバイス用のUSB-RS232開発 / 評価モジュールです。 基板には、FT232RLデバイスの設定可能なCBUSインターフェイスピンにアクセスするためのヘッダピンが付いています。 USBから給電されるEVAL232Rは、ジャンパ設定によってCBUS上で5 V と 3 Vの両方のIOインターフェイス電圧をサポートします。 RTS / CTS及びDTR / DSRのハードウェアハンドシェイクを完全にサポートしていて、DCD及びRIも使用できます。 最大250 kBaudでRS232通信を行うことができます。 FT232RLのTXD回線とRXD回線の通信状況がLEDに表示されるため、モジュールがデータの転送中なのか、受信中なのかがわかるようになっています。
