- RS品番:
- 406-568
- メーカー型番:
- UM232R
- メーカー/ブランド名:
- FTDI Chip
- RS品番:
- 406-568
- メーカー型番:
- UM232R
- メーカー/ブランド名:
- FTDI Chip
その他
詳細情報

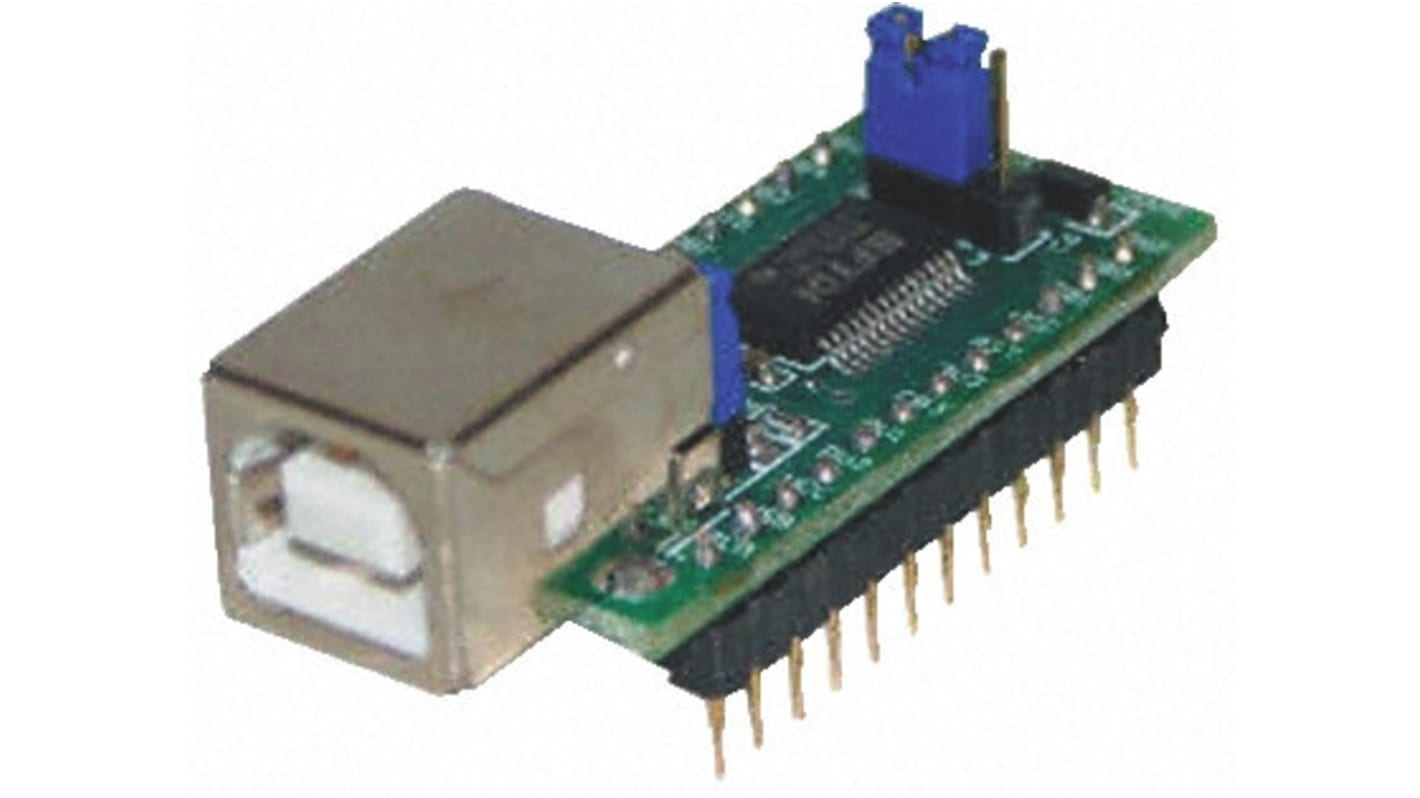

FTDI Chip USB-UART 開発
FTDI Chip USB-UART 開発ボードは、 FTDI の FT232RL を使用した開発モジュールです。 FTDI の USB - UART インターフェイス集積回路デバイス製品の 1 つです。FT232RL は USB- シリアル UART インターフェイスで、オプションのクロック発生器出力と FTDI Chip-ID セキュリティドングル機能を搭載しています。内部で生成されるクロック( 6 MHz 、 12 MHz 、 24 MHz 、 48 MHz )を分離して、マイクロコントローラ又は外部ロジックを駆動することができます。製造時に一意の番号がデバイスに焼き込まれ、 USB 経由で読み取れるため、お客様のアプリケーションソフトウェアのコピーを防止するために使用できるセキュリティドングルの基盤となります。この回路は、標準的な 0.6 インチ幅 24 ピン DIP ソケットに接続するように設計された基板で提供されます。
特長と利点
受信バッファタイムアウト調整可能
USB プロトコル全体がチップ上で処理され、 USB 固有のファームウェアプログラミングは不要です
データ転送速度: 300 baud → 1 Mega baud
高 I/O ピン出力ドライブオプション
イベント文字と改行条件をサポートしています
パワーオンリセット回路を内蔵
USB 抵抗器を内蔵
USB VID 、 PID 、シリアル番号、製品説明文字列、及び CBUS I/O 構成を保存するための内蔵 1024 ビット内蔵 EEPROM
低動作及びUSBサスペンド電流
USB帯域の消費量を低減
動作温度範囲: 40 → 85 ° C
高データスループット用の受信バッファと送信バッファ
シングルチップ USB-UART 同期シリアルデータ転送インターフェイス
シングル電源動作電圧範囲: 4.0 → 5.25 V
LED駆動信号の送受信
USB プロトコル全体がチップ上で処理され、 USB 固有のファームウェアプログラミングは不要です
データ転送速度: 300 baud → 1 Mega baud
高 I/O ピン出力ドライブオプション
イベント文字と改行条件をサポートしています
パワーオンリセット回路を内蔵
USB 抵抗器を内蔵
USB VID 、 PID 、シリアル番号、製品説明文字列、及び CBUS I/O 構成を保存するための内蔵 1024 ビット内蔵 EEPROM
低動作及びUSBサスペンド電流
USB帯域の消費量を低減
動作温度範囲: 40 → 85 ° C
高データスループット用の受信バッファと送信バッファ
シングルチップ USB-UART 同期シリアルデータ転送インターフェイス
シングル電源動作電圧範囲: 4.0 → 5.25 V
LED駆動信号の送受信
用途
PDA-USBデータ転送
USBバーコードリーダー
USB デジタルカメラインターフェイス
USB ハードウェアモデム
USB産業用制御
USB 計装
USB 医療用途
USB MP3プレーヤインターフェイス
USBスマートカードリーダー
USBソフトウェア / ハードウェア暗号化ドングル
USBワイヤレスモデム
USBバーコードリーダー
USB デジタルカメラインターフェイス
USB ハードウェアモデム
USB産業用制御
USB 計装
USB 医療用途
USB MP3プレーヤインターフェイス
USBスマートカードリーダー
USBソフトウェア / ハードウェア暗号化ドングル
USBワイヤレスモデム
認定
ANSI/ESD S20.20 : 2014 です
BS EN61340-5-1 : 2007
BS EN61340-5-1 : 2007
仕様
特性 | |
---|---|
キットの分類 | 開発ボード |
対象機器 | FT232RL |
