Bosch Rexroth 接続部品 M8 マルチアングル アルミニウム 40 mm 10

接続部品 の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋1個入り) 小計：*

￥11,562.00

(税抜)

￥12,718.20

(税込)

Add to Basket
数量を選択または入力
3,000円未満（税抜）のご注文は、送料500円です。
在庫あり
  • 48 は 2026年2月16日 に入荷予定
  • 29 は 2026年3月05日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
袋
購入単位毎合計
1 - 4￥11,562
5 - 9￥11,100
10 +￥10,870

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
523-190
メーカー型番:
3842538685
メーカー/ブランド名:
Bosch Rexroth
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Bosch Rexroth

コネクタサイズ

マルチアングル

プロダクトタイプ

接続部品

対応溝サイズ

10

対応するスラストプロファイル

40 mm

ネジサイズ

M8

材質

アルミニウム

ストラクチャーエレメントタイプ

ジョイント

製品システム

MGE

規格 / 承認

RoHS Exempt

シリーズ

designLINE

RoHSステータス: 対象外

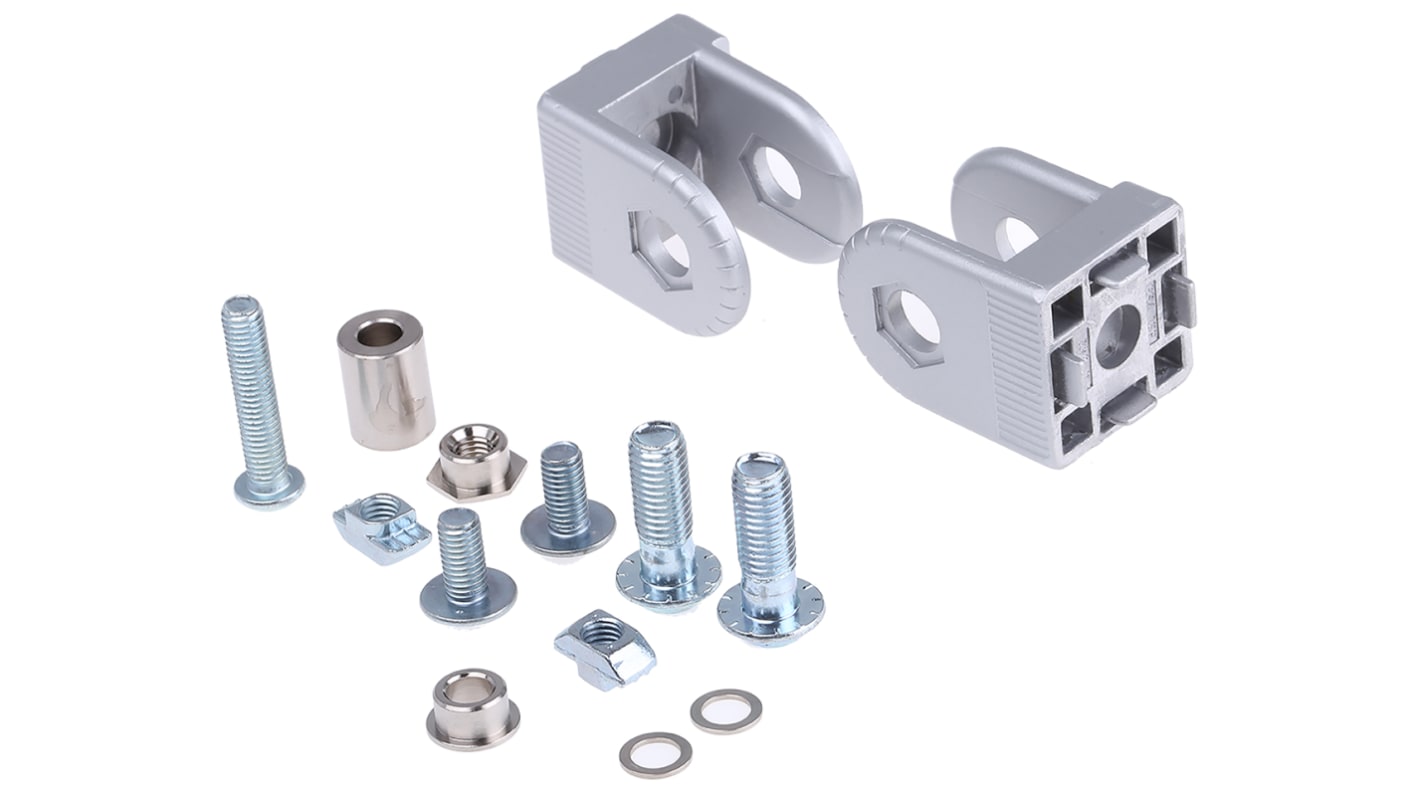

Bosch Rexroth接続コンポーネント、マルチアングルコネクタタイプ、40 mmストラットプロファイルに適合 - MGEシリーズ - 3842538685


硬質又は可動用途向けのプロファイルをリンクする方法をお探しですか? Bosch Rexrothのこの便利な接続コンポーネントは、その答えです。180 °の範囲で角度を設定し、所定の位置にクランプするか、自由に移動させることができるため、汎用性の高いオプションです。15 °の段階でマーキングされているため、必要な位置に合わせてスポットオンで調整できます。このユニットは頑丈で軽量なダイキャストアルミ製で、15000 Nまでの強度に耐えるため、過酷な環境でも安全に使用できます。

特長と利点


• DesignLINEペイントにより、魅力的な仕上げが加わり、スクラッチを防止

• ESD保護により静電気放電のリスクを最小限に抑える

用途


• 倉庫ラッキングシステム

• 調整可能な作業テーブル

• 保護エンクロージャ

このコネクタではどのようなサイズのストラットを使用できますか?


この製品の10 mm溝により、標準の40 (W) x 40 mm (H)ストラットプロファイルでエンドオン接続を作成できます。

ジョイント


固定又は可動プロファイル30 x 30、40 x 40、又は45 x 45の接続を182°以内の任意の角度で行うためのジョイント

すべてのMGE固定具に魅力のある高品質なデザインを与える特殊シルバーペイントを施したdesignLINEジョイント。 経済的なダイキャスト仕上げも用意。

15°目盛り付き

プロファイル端の仕上げ加工は不要

固定具が付属、ただし30 x 30ジョイント用ボルトコネクタ437-1514を除く

30 x 30ではボルトコネクタ437-1514(別売)を使用可能

40 x 40及び45 x 45では付属のS12 x 30 mm固定具を使用可能

材質: ジョイント30及び45 - 亜鉛ダイキャスト、40 - アルミダイキャスト、ニッケルめっき、固定具 - 亜鉛めっきスチール
