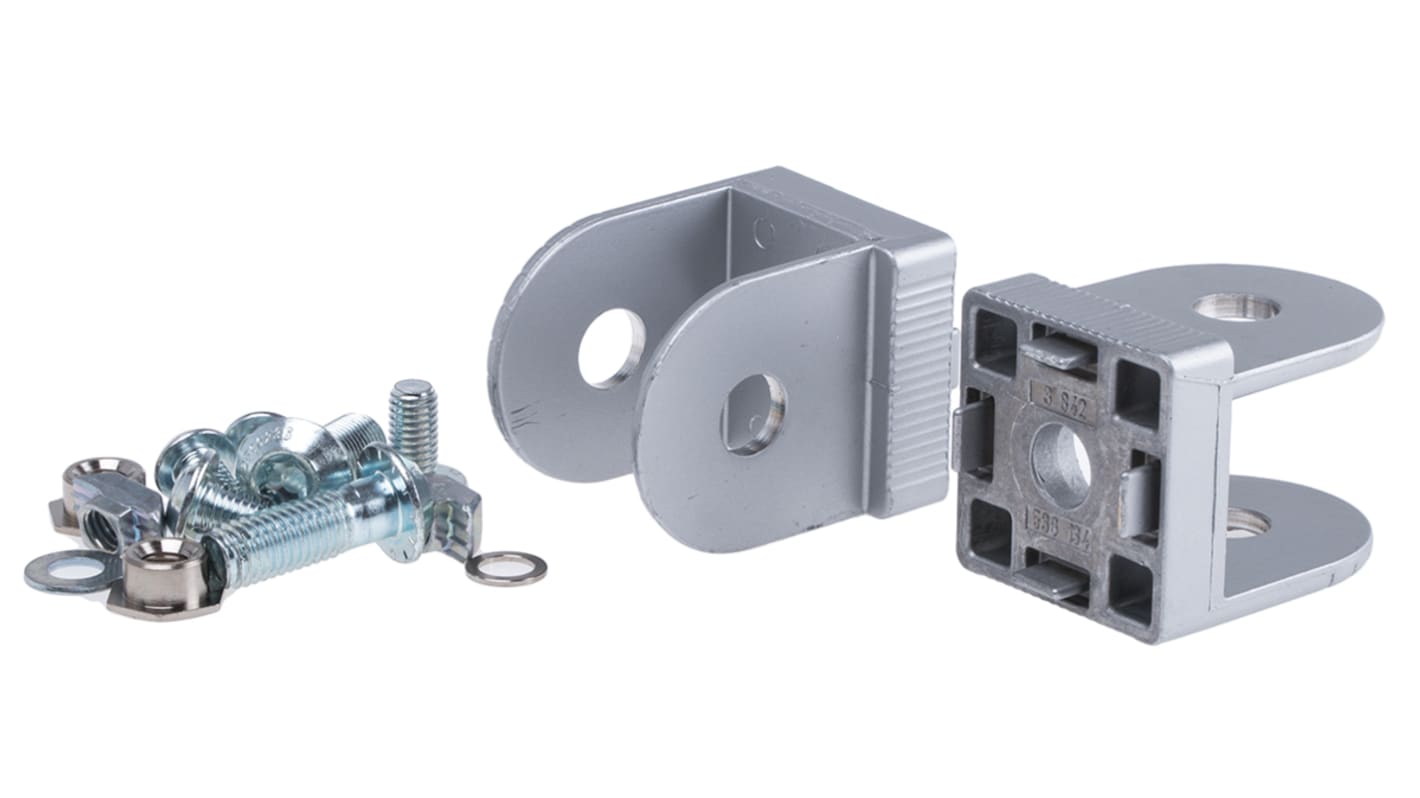

Bosch Rexroth 接続部品 M8 マルチアングル アルミニウム 45 mm 10 mm

接続部品 の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋1個入り) 小計：*

￥11,160.00

(税抜)

￥12,276.00

(税込)

Add to Basket
数量を選択または入力
3,000円未満（税抜）のご注文は、送料500円です。
在庫あり
  • 46 は 2026年2月16日 に入荷予定
  • 22 は 2026年3月05日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
袋
購入単位毎合計
1 - 4￥11,160
5 - 9￥10,719
10 +￥10,500

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
523-285
メーカー型番:
3842538686
メーカー/ブランド名:
Bosch Rexroth
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Bosch Rexroth

プロダクトタイプ

接続部品

コネクタサイズ

マルチアングル

対応溝サイズ

10 mm

対応するスラストプロファイル

45 mm

ネジサイズ

M8

材質

アルミニウム

ストラクチャーエレメントタイプ

ストラットプロファイル

製品システム

MGE

規格 / 承認

RoHS Exempt

シリーズ

designLINE

RoHSステータス: 対象外

Bosch Rexroth接続コンポーネント、マルチアングルコネクタタイプ、45 mmストラットプロファイルに適合 - MGEシリーズ - 3842538686


Bosch Rexrothのこのスマートな接続コンポーネントは、ストラットプロファイルを角度で接続するときにトリックを行います。180 °の範囲により、複雑なビルドに汎用性の高い選択肢となっています。確実に所定の位置にクランプすることも、設計によって回転動作が必要な場合に回転することもできます。このコンポーネントは、耐摩耗性の高いダイキャストアルミ製で、最大15000 Nの力に耐えるため、過酷な環境でも十分に頑丈です。

特長と利点


• 15 °の段階でマーキングされているため、必要な正確な角度に調整できます。

• 10 mmプロファイルスロットにより、45 (W) x 45 mm (H)ストラットで簡単にエンド接続

• ESD保護により静電気放電を防止

用途


• 組み立てライン

• ロードベイ

• 材料取り扱いエンクロージャ

designLINEペイントの利点は何ですか?


このコネクタのDesignLINEペイントは、スクラッチを防止する仕上げで、ESD性能に干渉しません。さらに、見た目も優れています。

ジョイント


固定又は可動プロファイル30 x 30、40 x 40、又は45 x 45の接続を182°以内の任意の角度で行うためのジョイント

すべてのMGE固定具に魅力のある高品質なデザインを与える特殊シルバーペイントを施したdesignLINEジョイント。 経済的なダイキャスト仕上げも用意。

15°目盛り付き

プロファイル端の仕上げ加工は不要

固定具が付属、ただし30 x 30ジョイント用ボルトコネクタ437-1514を除く

30 x 30ではボルトコネクタ437-1514(別売)を使用可能

40 x 40及び45 x 45では付属のS12 x 30 mm固定具を使用可能

材質: ジョイント30及び45 - 亜鉛ダイキャスト、40 - アルミダイキャスト、ニッケルめっき、固定具 - 亜鉛めっきスチール
