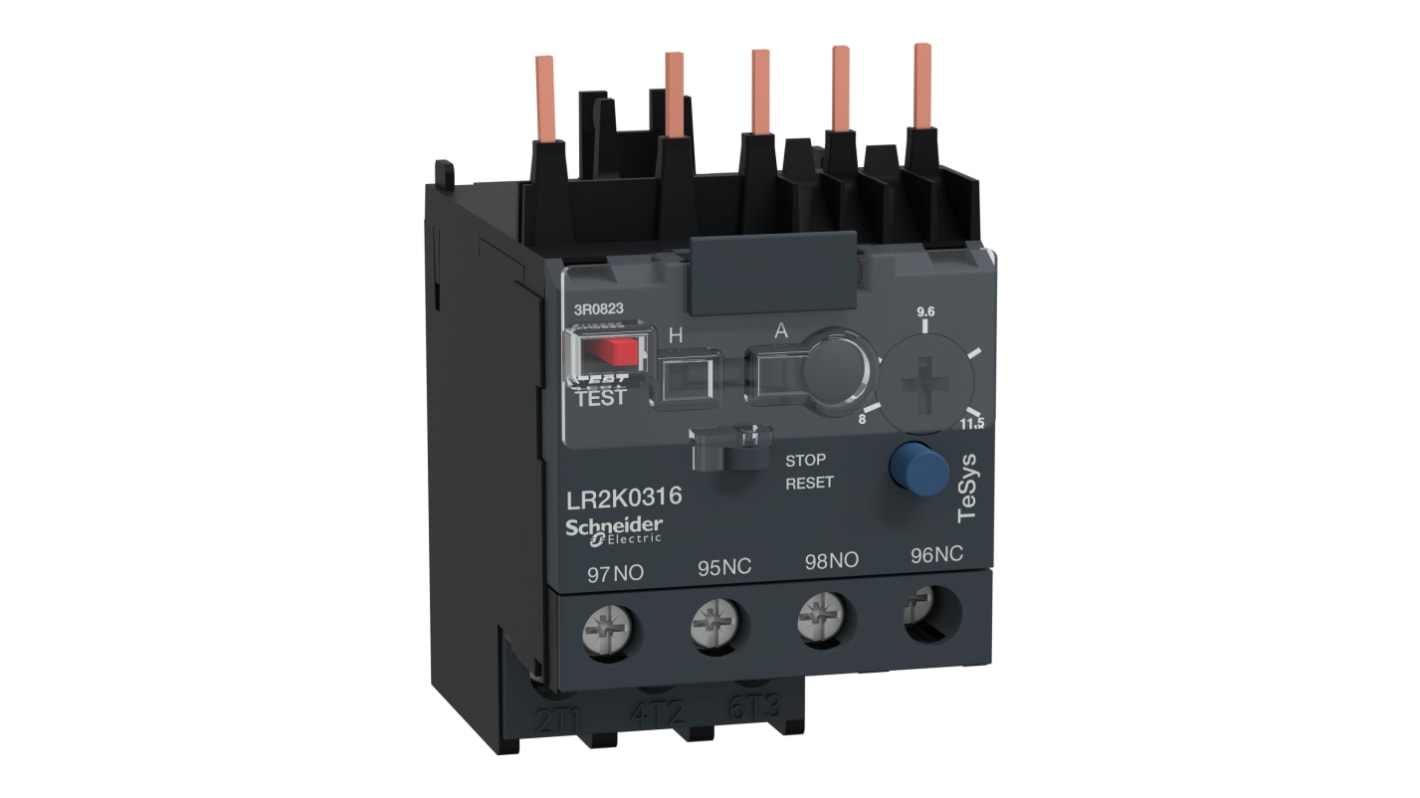

Schneider Electric 熱動過負荷リレー TeSysシリーズ 1 NO / 1 NC, 11.5A, 8 A 11.5A, 250 V dc, 690V ac, 2 W 3P

サーマルリレー の一覧へ
ボリュームディスカウント対象商品

1個小計：*

￥13,599.00

(税抜)

￥14,958.90

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 11 は 2026年4月27日 に入荷予定
  • 18 は 2026年5月01日 に入荷予定
  • 54 は 2026年5月08日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個
単価
1 - 4￥13,599
5 +￥13,066

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

RS品番:
758-995
Distrelec 品番:
301-12-066
メーカー型番:
LR2K0316
メーカー/ブランド名:
シュナイダーエレクトリック
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

シュナイダーエレクトリック

プロダクトタイプ

熱動過負荷リレー

モーター定格電流

11.5, 8A

リレー接点電流

11.5A

取付タイプ

直接

シリーズ

TeSys

回路

3P

許容入力

2W

終端処理

スリップオン端子

通常端子構成

1 NO / 1 NC

リセット方法

自動および手動

IP保護等級

IP2X

幅

45mm

動作温度 Min

-20°C

補助接点数

2

長さ

116mm

動作温度 Max

55°C

接触電圧

690V ac

深さ

65mm

規格 / 承認

UL 60947-5-1, CSA C22.2 No 60947-5-1, EN/IEC 60947-5-1

Better World 製品

はい

電源電圧

110, 240V ac

制御電圧

250, 690V dc

RoHSステータス: 対象外

COO（原産国）:
CZ

シュナイダーエレクトリックLR2Kシリーズ熱過負荷リレー、11.5A接点、3P極構成 - LR2K0316


このサーマルオーバーロードリレーは、様々な電気系統のモーター保護に不可欠です。また、適切な熱過負荷定格を選択することで、モーターの過熱とそれに関連する損傷を防ぐように設計されています。その運用は、安全基準を維持しながら効率を最適化する上で重要な役割を果たしている。

特長


• モーターの安全性を確保する調整可能なサーマルプロテクション

• 使いやすさを向上させる自動および手動リセットオプション

• 複数のコンタクター・モデルに対応し、適応性を確保

• 効果的な性能を発揮する3極構成

• 簡単な接続のためのスクリュークランプ端子設計

• コンパクトなサイズで設置に便利

用途


• 効果的な熱保護のためにモーター回路に使用

• LC7KやLP1Kなどの互換ラインとの統合が容易

• ACおよびDCネットワーク・アプリケーションに最適

• 電気的過負荷保護が必要な環境に最適

熱保護設定の調整方法は？


サーマルオーバーロードの範囲は、モーターの仕様に応じて8Aから11.5Aの間で調整できます。

ユーザーにはどのようなインストール・サポートがありますか？


適切なアクセサリーを使用して、コンタクターの下や特定のレールに取り付けることができます。

このリレーは高温環境に適していますか？


はい、-20～+55℃の範囲で効果的に動作します。

既存の電気システムと統合できるか？


はい、シュナイダーエレクトリックのさまざまなコンタクターモデルと互換性があり、シームレスに統合できます。

サーマルオーバーロードリレーのメンテナンス方法は？


接続部の気密性と機能性を定期的に検査することで、最適な性能を維持することができます。
