Schneider Electric 熱動過負荷リレー LRDシリーズ 1 NO / 1 NC, 63A, 80 A 80A, 37 kW 3P

サーマルリレー の一覧へ
取扱停止中
申し訳ありませんが、この商品の入荷は未定です。

代替品 / 類似品

この製品は現在お取り扱いしておりません。 お勧めの代替品です。

presentation
Schneider Electric 熱動過負荷リレー LRDシリーズ 1 NO / 1 NC, 690V ac, 37 kW 3P
RS品番
191-6159

購入単位は 個

￥30,674

(税抜)

￥33,741

(税込)

RS品番:
394-9245
メーカー型番:
LRD3363
メーカー/ブランド名:
シュナイダーエレクトリック
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

シュナイダーエレクトリック

モーター定格電流

63, 80A

プロダクトタイプ

熱動過負荷リレー

リレー接点電流

80A

シリーズ

LRD

取付タイプ

DINレール

許容入力

37kW

回路

3P

通常端子構成

1 NO / 1 NC

終端処理

ねじ

リセット方法

自動/手動

IP保護等級

保護等級：IP20

幅

55mm

動作温度 Min

-20°C

調整可能な電流範囲

63 to 80 A

補助接点数

2

長さ

236mm

接触電圧

690V ac

動作温度 Max

60°C

規格 / 承認

UL Approved, UL 60947-5-1, UL 60947-4-1, EN/IEC 60947-5-1, EN/IEC 60947-4-1, EC Approved, EAC Approved, DNV-GL Approved, CSA C22.2 No 60947-5-1, CSA C22.2 No 60947-4-1, CSA Approved

深さ

123mm

RoHSステータス: 対象外

COO（原産国）:
FR

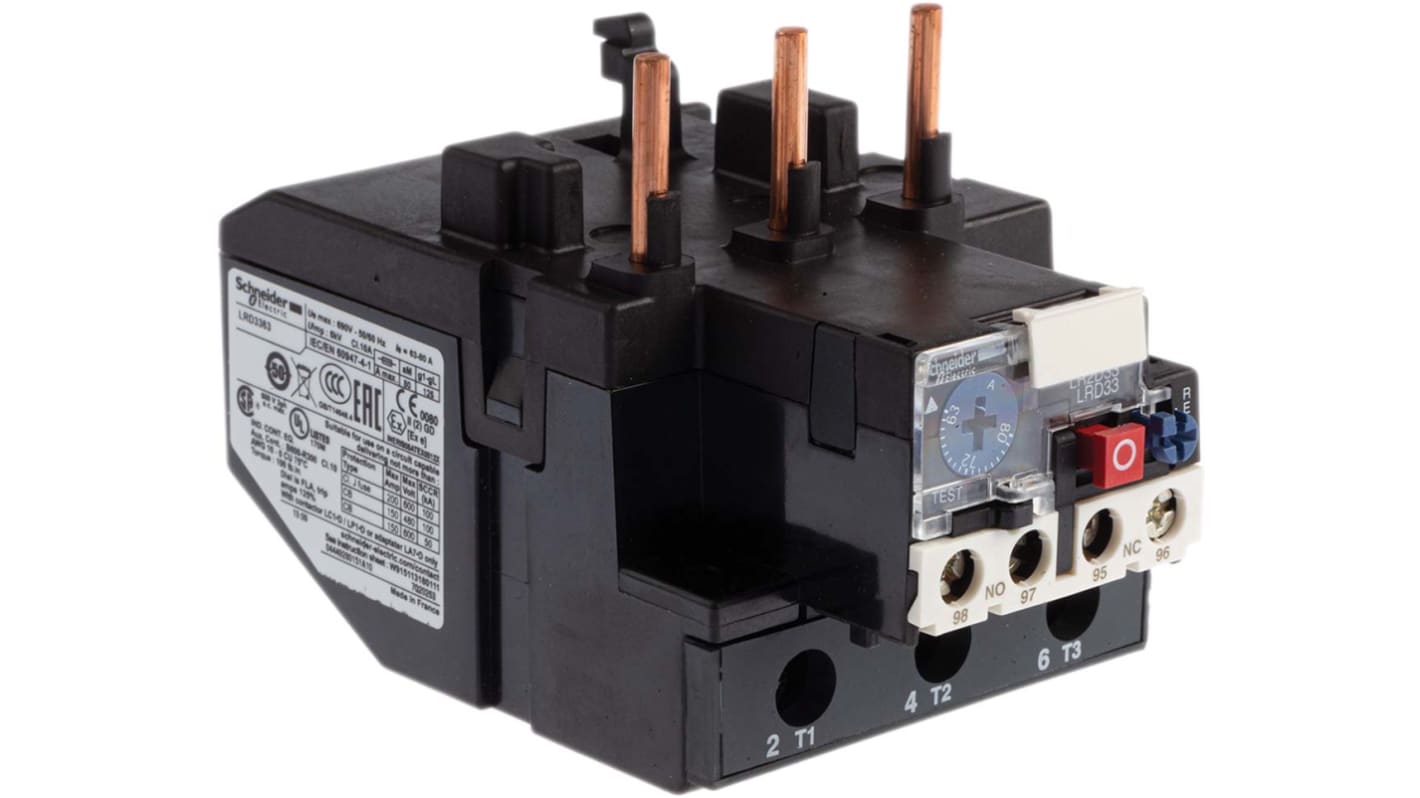

Schneider Electric TeSys LRD3363 差動熱過負荷リレーです。


Schneider Electronic の LRD 3363 TeSys 差動熱過負荷リレーは、 AC 回路を過負荷、位相障害、長い始動時間、長時間のモータストールから保護するように設計されています。LRD 熱過負荷リレーは信頼性が高く、最大 150 A のモータ定格をカバーしています。また、 TeSys D コンタクタと併用することもでき、コンパクトなスタータを使用できます。リング端子と EverLink Terminal バージョンのねじクランプ端子で簡単に取り付けでき、手動 / 自動リセット機能を内蔵しています。

LRD 熱過負荷リレーの機能


  • 手動及び自動リセット

  • 密封可能フラップ

  • 事前配線キット

  • 個別取り付け用 Terminal Block

  • リモート電気的リセット

  • TeSys モデル d コンタクタは、幅 45 mm 、幅 18.5 kW 、 15 → 30 kW の 55 mm と組み合わせることができます

  • コネクタ：スプリング Terminal 、スクリュークランプ、 Terminal Block EverLink （ LRD3

  • クラス 10 A 及びクラス 20

    • 用途:


  • 産業、インフラストラクチャ、ビル

  • 標準的なモータ保護

  • ライン保護

  • モータの過負荷、ストール、位相損失の保護

    • LRD 3363 の機能と利点


  • 差動熱過負荷リレー。

  • リレーアプリケーションモータ保護

  • LC1D180 、 LC1D95 に対応しています。

  • ネットワークタイプ DC 、 AC 。

  • 熱過負荷クラス 10A - IEC60947-4-1

  • 調整範囲： 63 → 80 A

  • 周波数： 0 → 400 Hz

  • コンタクト： 1 NO 、 1 NC

  • 2 相で Ir の 130 % の相障害トリップ電流、最後は 0 です。

  • 制御タイプ、 STOP （赤色の押ボタン）、 RESET （青色の押ボタン）

  • 端子制御及び電源回路、ねじクランプ端子。

  • 高さ： 81 mm

  • 幅： 70 mm

  • 奥行： 115 mm

  • 正味重量： 0.51 kg

    • 保護等級と安全機能。


  • IEC60529 準拠の IP20

  • UL94 に適合する難燃性 V1 。

  • 耐衝撃性： 15 Gn 、 IEC 60068-2-7 に適合する 11 ms

  • IEC60068-2-6 に準拠した耐振動性 6 gn

    • Schneider Electric TeSys LRD 熱過負荷リレーです


    Standards

    EN / IEC60947-4-1 、 EN / IEC60947-5-1 、 UL60947-4-1 、 UL60947-5-1 、 CSA C22.2 No 60947-4-1 、 CSA C22.2 No 60947-4-1 、 CSA C22.2 No 60947-5-1 、 GB/T 14048.4 、 GB/T 14048.5 、 EN50495
