ABB Jokab 電磁接触器 24 V dc 3極 AFSシリーズ, 1SBL276082R3022 AFS30Z-30-22-30
- RS品番:
- 175-3218
- メーカー型番:
- 1SBL276082R3022 AFS30Z-30-22-30
- メーカー/ブランド名:
- ABB Jokab
電磁接触器（コンタクタ） の一覧へ
- RS品番:
- 175-3218
- メーカー型番:
- 1SBL276082R3022 AFS30Z-30-22-30
- メーカー/ブランド名:
- ABB Jokab
- COO（原産国）:
- FR
データシート
その他
- COO（原産国）:
- FR
詳細情報

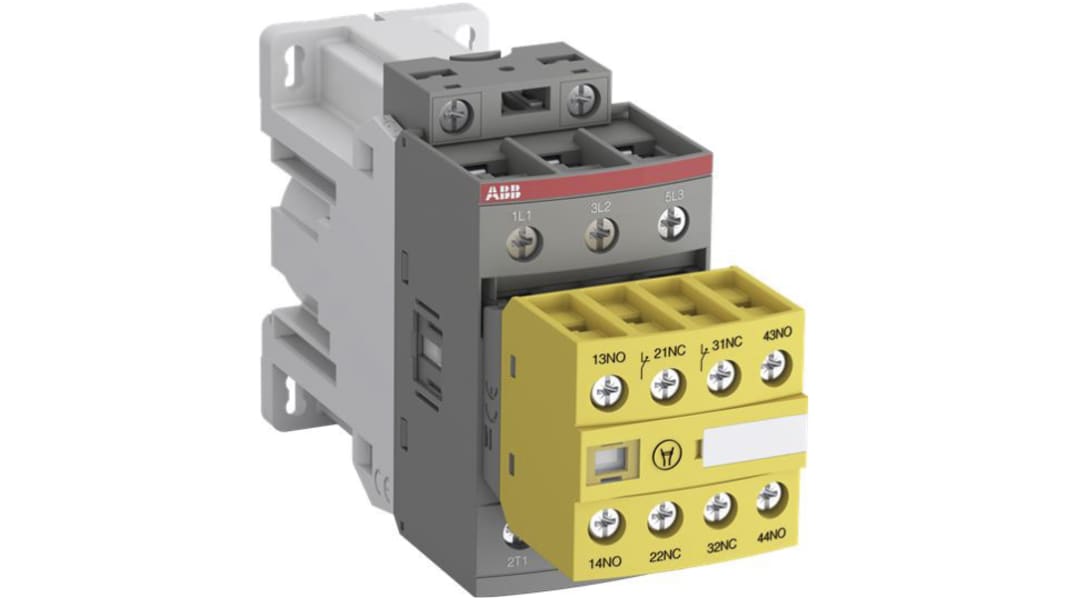

ABB Jokab AFS 3P 安全接触器
ABB Jokab 3 極安全コンタクタリレーは、 Coil 電圧 24 V dc を備えています。コンタクト電流定格 50 A 、コンタクト電圧定格 600 V ac です。最大 1.7 W の低保持消費電力で、パネルのエネルギー消費を削減できます。正しいコンタクタのステータスを保証する前面のマーク付き Symbol です。
特長と利点
•サージ抑制機能を内蔵
•電子 Coil インターフェイス付き制御回路
• PLC 出力による直接制御用の専用 24 V dc
•前面取り付け補助接点ブロック
•最小スイッチング容量： 12 V / 3 mA
•ミラーコンタクト及び機械的に連結されたコンタクト
•手動操作を防止する保護カバー
•電子 Coil インターフェイス付き制御回路
• PLC 出力による直接制御用の専用 24 V dc
•前面取り付け補助接点ブロック
•最小スイッチング容量： 12 V / 3 mA
•ミラーコンタクト及び機械的に連結されたコンタクト
•手動操作を防止する保護カバー
用途
•回路の制御
•機械安全アプリケーション
•回路の監視
•機械安全アプリケーション
•回路の監視
認定
• CSA 認定 C22.2 N ° 14
• EN 60947-1/60947-4-1
• IEC60947-1 ／ 60947-4-1
• UL508
• EN 60947-1/60947-4-1
• IEC60947-1 ／ 60947-4-1
• UL508
仕様
| 特性 | Value |
| コイル電圧 | 24 V dc |
| 極数 | 3 |
| コンタクトの定格電流 | 50 A |
| 通常端子構成 | 3NO |
| コンタクトの定格電圧 | 600 V ac |
| シリーズ | AFS |
| 製品シリーズ | AFS30Z-30-22-30 |
| 補助接点の数 | 4 |
| 機能 | 安全 |
| 補助コンタクト構成 | 2NO + 2NC |
| 接続方式 | ねじ |
| 幅 | 119.5mm |
| 奥行き | 80mm |
| 長さ | 45mm |
| 動作温度 Min | -40 °C, -25°C |
| 回路 | 3極 |
| 動作温度 Max | +60 °C, +70°C |
