Schneider Electric CADシリーズ 接触器, 10 A, 240V ac, 5極, 690V ac 定格
- RS品番:
- 744-6813
- メーカー型番:
- CAD32U7
- メーカー/ブランド名:
- シュナイダーエレクトリック
ボリュームディスカウント対象商品
一括購入価格オプションを表示1個小計：*
￥14,325.00
(税抜)
￥15,757.50
(税込)
3,000円を超える注文については、送料無料
お取り寄せ品
- 本日発注の場合は 2026年9月09日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 - 9 | ￥14,325 |
| 10 - 14 | ￥13,599 |
| 15 + | ￥13,018 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 744-6813
- メーカー型番:
- CAD32U7
- メーカー/ブランド名:
- シュナイダーエレクトリック
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | シュナイダーエレクトリック | |
| コイル電圧 | 240V ac | |
| プロダクトタイプ | 接触器 | |
| 極数 | 5 | |
| 接触電圧 | 690V ac | |
| 接点電流 | 10A | |
| シリーズ | CAD | |
| 取付タイプ | DINレール, プレート | |
| 機能 | 制御リレー | |
| 通常端子構成 | 3 NO/2 NC | |
| 補助接点数 | 5 | |
| 補助コンタクト構成 | 3 NO/2 NC | |
| 終端処理 | クランプネジ | |
| コントロール回路電圧UC | 240V ac | |
| コンタクタ用途 | 制御リレー | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 70°C | |
| 深さ | 84mm | |
| 規格 / 承認 | JIS C8201-5-1, REACH, RoHS, UKCA, UL, UL 60947-5-1, CB scheme, CCC, CE, CSA, CSA C22.2 No 60947-5-1, EAC, EN/IEC 60947-5-1, GB/T 14048.5 | |
| 長さ | 77mm | |
| 幅 | 45mm | |
| Better Worldについて | 分解可能な設計 | |
| Better World 製品 | はい | |
| 回路 | 5 | |
| すべて選択 | ||
|---|---|---|
ブランド シュナイダーエレクトリック | ||
コイル電圧 240V ac | ||
プロダクトタイプ 接触器 | ||
極数 5 | ||
接触電圧 690V ac | ||
接点電流 10A | ||
シリーズ CAD | ||
取付タイプ DINレール, プレート | ||
機能 制御リレー | ||
通常端子構成 3 NO/2 NC | ||
補助接点数 5 | ||
補助コンタクト構成 3 NO/2 NC | ||
終端処理 クランプネジ | ||
コントロール回路電圧UC 240V ac | ||
コンタクタ用途 制御リレー | ||
動作温度 Min -40°C | ||
動作温度 Max 70°C | ||
深さ 84mm | ||
規格 / 承認 JIS C8201-5-1, REACH, RoHS, UKCA, UL, UL 60947-5-1, CB scheme, CCC, CE, CSA, CSA C22.2 No 60947-5-1, EAC, EN/IEC 60947-5-1, GB/T 14048.5 | ||
長さ 77mm | ||
幅 45mm | ||
Better Worldについて 分解可能な設計 | ||
Better World 製品 はい | ||
回路 5 | ||

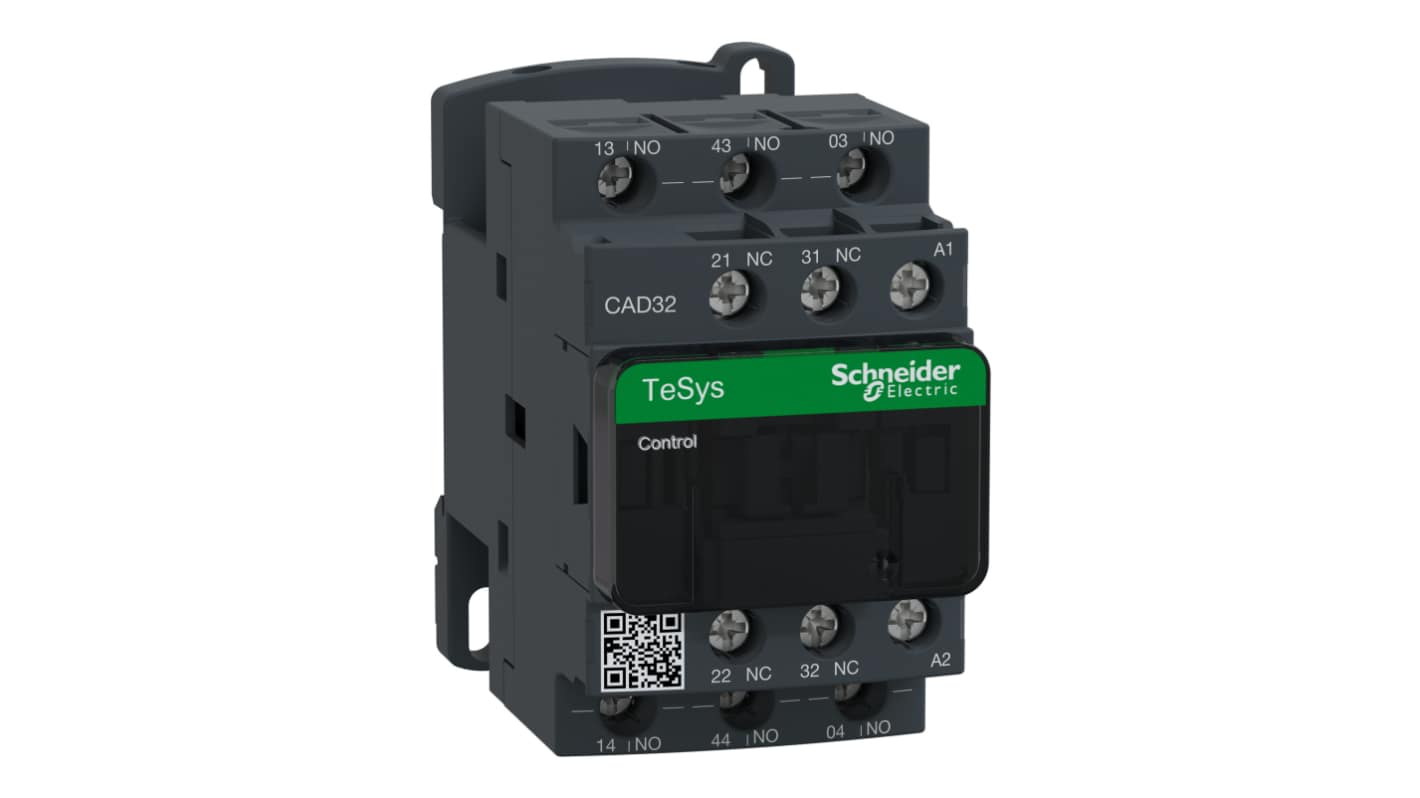

シュナイダーエレクトリック CAD シリーズ 接点定格電流 10A 接点電圧 AC690V - CAD32U7
このコンタクタは、TeSys シリーズの制御用途向けです。長さ 45mm、幅 77mm、奥行き 84mm の小型なサイズです。このユニットは 240V AC の制御電圧で動作し、多くの産業環境で効率的な性能を実現します。頑丈な設計で、スイッチングと制御のタスクに適しています。
特長と利点
• 3NO＋2NC 構成で多用途に使用可能
• 240V AC で効率的に動作し、信頼性の高いパフォーマンスを実現
• 3,000万サイクルという機械的耐久性の向上により、長寿命を実現
• DIN レール取付式なので、設置が容易で省スペース
• ネジ端子接続で、安全で柔軟な配線
用途
• 機械の産業用制御回路に使用
• モーター制御に反転機能を必要とするシステムに有効
• 自動電気システムのスイッチングに最適
• 動作温度が高温となる環境での使用に最適
定格絶縁電圧は何ボルトですか、また使用にどのような影響がありますか？
このコンタクタの定格絶縁電圧は 600V で、さまざまな電気負荷で安全に動作し、組み込まれるシステムの信頼性を高めます。
さまざまな温度下におけるスイッチング性能の特徴を教えてください。
40℃～70℃ の温度範囲で効率的に動作し、極端な条件下でも機能性が維持されるため、さまざまな気候条件下における用途に適しています。
このユニットが対応する回路タイプは？
周波数 50/60Hz の AC 制御回路タイプに対応しており、さまざまな電気系統に適用します。
このコンタクタの推奨ヒューズ定格は？
過電流に対して適切に保護をするために、確立された安全基準に沿った 10A gG ヒューズの使用を推奨しています。
