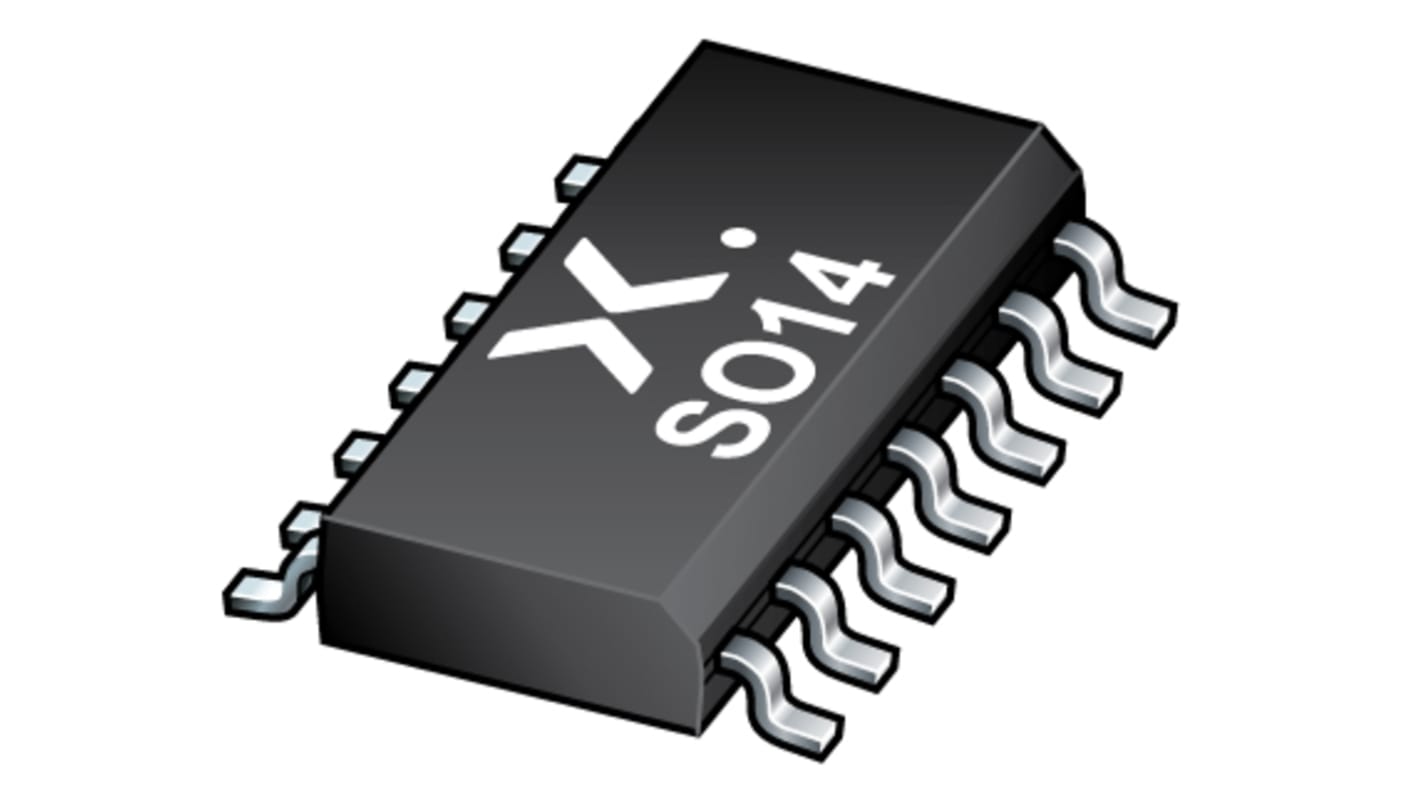

Nexperia 74HCTシリーズ, 14-Pin 1

74HC164: 74HCT164は、8ビットシリアル入力/パラレル出力シフトレジスタです。2つのデータ入力(DSA及びDSB)、8つのパラレルデータ出力(Q0 ～ Q7)を備えています。データはDSA又はDSBからシリアルで入力され、いずれかの入力をもう一方の入力を通じてデータ入力のアクティブHIGHイネーブルとして使用できます。データは、クロック(CP)入力のLOW → HIGHの遷移でシフトされます。マスタリセット入力(MR)のLOWは、レジスタをクリアし、他の入力に関係なくすべての出力を強制的にLOWにします。入力には、クランプダイオードが含まれます。これにより、電流制限抵抗器を使用して、入力をVCC超の電圧とインターフェイスできるようになります。

シンプルな制御インターフェイス
