Molex 圧着端子, 12 AWG - 10 AWG, 3 mm² - 5 mm², メス, 42815, 圧着
- RS品番:
- 188-8759
- メーカー型番:
- 42815-0012
- メーカー/ブランド名:
- Molex

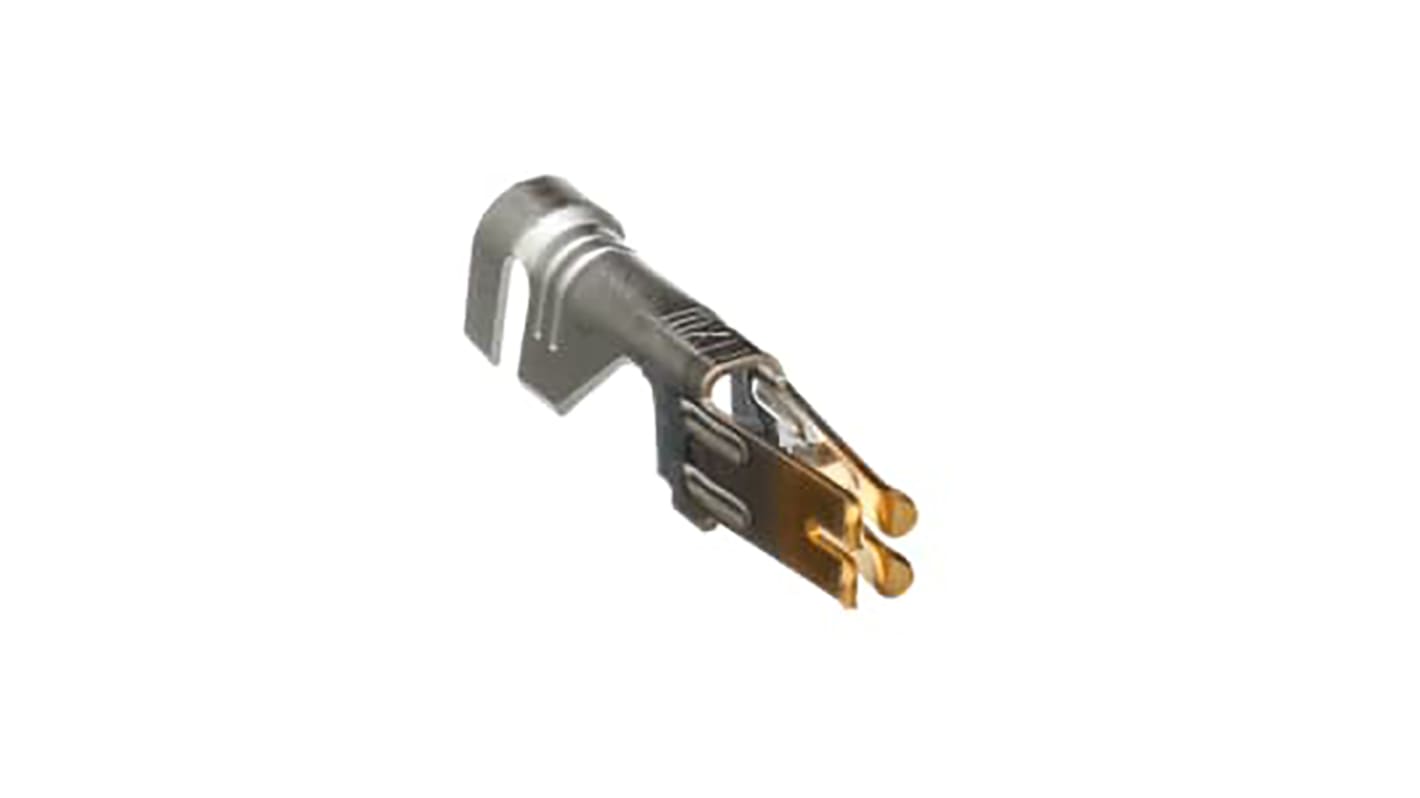

この画像は商品カテゴリーのイメージです。
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 リール(1リール2500個入り) 小計：*
￥525,750.00
(税抜)
￥578,325.00
(税込)
3,000円を超える注文については、送料無料
一時的に在庫切れ
- 2,500 は 2026年11月16日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2500 - 2500 | ￥210.30 | ￥525,750 |
| 5000 - 22500 | ￥206.087 | ￥515,218 |
| 25000 - 35000 | ￥195.09 | ￥487,725 |
| 37500 - 47500 | ￥189.606 | ￥474,015 |
| 50000 + | ￥184.106 | ￥460,265 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 188-8759
- メーカー型番:
- 42815-0012
- メーカー/ブランド名:
- Molex
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Molex | |
| オス/メス | メス | |
| プロダクトタイプ | 圧着端子 | |
| 併用可能製品 | 42816 Mini-Fit Sr.レセプタクルハウジング、 43914 Mini-Fit Sr.レセプタクルハウジング | |
| 電流 | 50A | |
| シリーズ | 42815 | |
| コンタクトポイント材質 | ニッケルめっき上にスズめっき, ニッケルめっき上に金めっき | |
| 適合電線サイズmm2 Min | 3mm² | |
| 適合電線サイズAWG Min | 12AWG | |
| 接触オペレーション | ハイパフォーマンス合金 | |
| 適合電線サイズmm2 Max | 5mm² | |
| 適合電線サイズAWG Max | 10AWG | |
| 実装タイプ | 圧着 | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 105°C | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド Molex | ||
オス/メス メス | ||
プロダクトタイプ 圧着端子 | ||
併用可能製品 42816 Mini-Fit Sr.レセプタクルハウジング、 43914 Mini-Fit Sr.レセプタクルハウジング | ||
電流 50A | ||
シリーズ 42815 | ||
コンタクトポイント材質 ニッケルめっき上にスズめっき, ニッケルめっき上に金めっき | ||
適合電線サイズmm2 Min 3mm² | ||
適合電線サイズAWG Min 12AWG | ||
接触オペレーション ハイパフォーマンス合金 | ||
適合電線サイズmm2 Max 5mm² | ||
適合電線サイズAWG Max 10AWG | ||
実装タイプ 圧着 | ||
動作温度 Min -40°C | ||
動作温度 Max 105°C | ||
規格 / 承認 No | ||
Molex Mini-Fit Sr 圧着 Terminal 、 12 → 10 awg - 42815 シリーズ - 42815-0012
Molex のこの圧着 Terminal は、電流容量が高いため、要求の厳しい電源用途に最適です。金めっきコンタクトにより、優れた耐腐食性と高レベルの導電性を発揮し、優れた性能を発揮します。挿入力が小さいため、配線が容易で、ケーブルの摩耗を軽減できます。レセプタクル端子は、 4 つのコンタクトポイントを備えたデュアルビーム設計を採用し、高いコンタクト信頼性と長期にわたる電気的性能を実現しています。Molex Mini-Fit Sr 電源コネクタシリーズとの併用に適しています。
•気密性の高い接続のための圧着終端方式で、空気や湿気による配線の腐食を防止します
•高いレベルの信頼性を維持しながら、 -40 ℃ ～ +105 ℃の温度範囲で動作可能
•ミスマッチのない偏光合致ジオメトリ
用途
•データおよび通信ネットワーク
• 自動車の製造
•食品および飲料業界
Molex Mini-Fit ファミリのすべてのコンポーネントが UL94-V0 （ Underwriters Laboratories ）等級を満たしており、自消性を備えており、火災の危険性がないことを意味しています。
はい。 Terminal にはセルフアライメントインターフェースがあるため、手の届きにくい場所でのコネクタのかん合が容易になります。
