Molex 圧着端子 16 AWG - 16 AWG オス 圧着 Mini-Fitシリーズ

圧着端子 の一覧へ
ボリュームディスカウント対象商品

1 個(1個50個入り) 小計：*

￥3,806.00

(税抜)

￥4,186.50

(税込)

Add to Basket
数量を選択または入力
一時的に在庫切れ
  • 2,000 は 2026年5月12日 に入荷予定
  • 400 は 2026年5月12日 に入荷予定
  • 4,000 は 2026年8月24日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個
単価
購入単位毎合計*
50 - 450￥76.12￥3,806
500 - 1950￥70.58￥3,529
2000 +￥65.06￥3,253

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
207-6831
Distrelec 品番:
304-39-671
メーカー型番:
460123141
メーカー/ブランド名:
Molex
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Molex

プロダクトタイプ

圧着端子

オス/メス

オス

併用可能製品

コネクタシステム

シリーズ

Mini-Fit

電流

13A

適合電線サイズAWG Min

16AWG

コンタクトポイント材質

錫

接触オペレーション

銅合金

適合電線サイズAWG Max

16AWG

最大接触抵抗

10mΩ

実装タイプ

圧着

動作温度 Min

-40°C

動作温度 Max

105°C

規格 / 承認

No

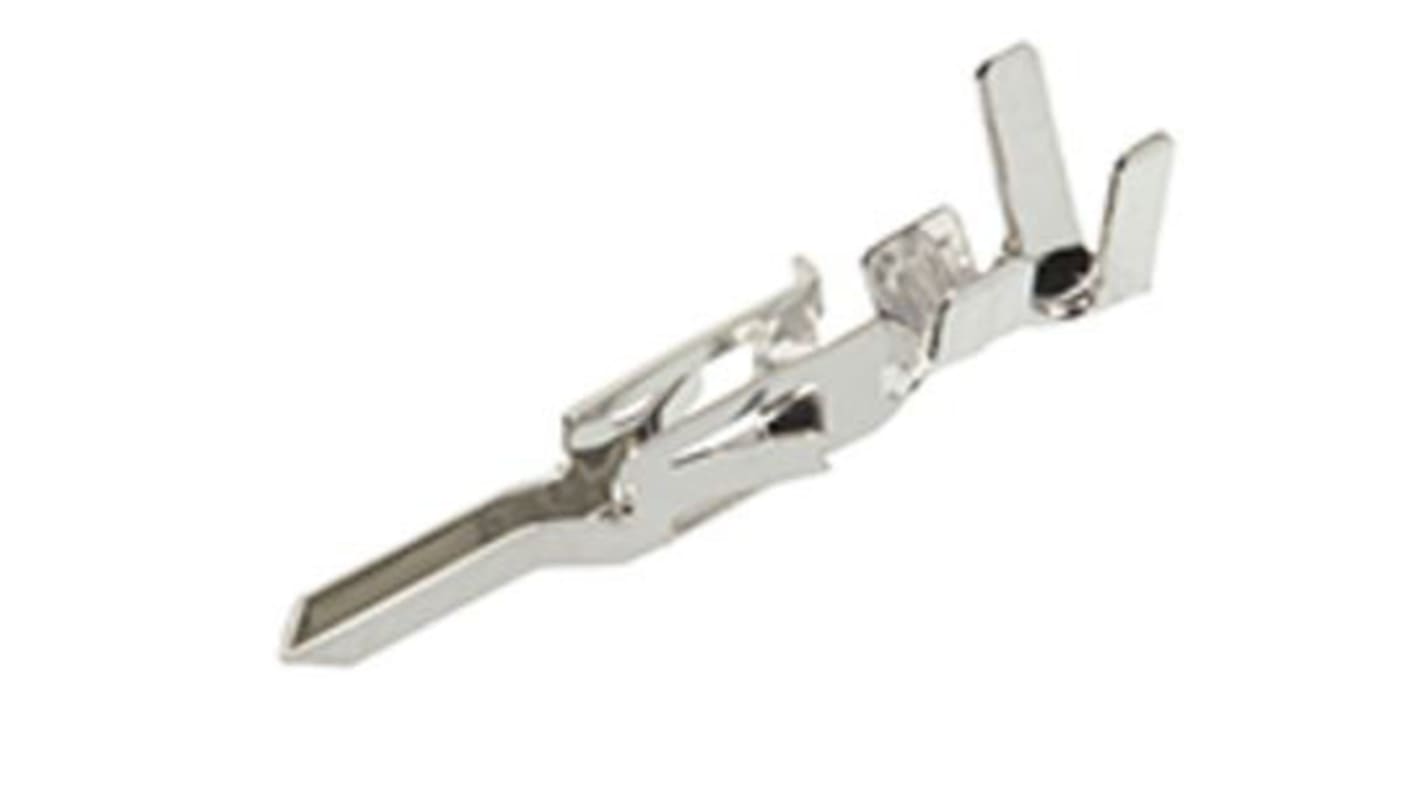

Molex Mini-Fitシリーズ圧着端子、最大ワイヤサイズ16 AWG、最大電流13 A - 460123141


この圧着端子は、Mini-Fit Plusコネクタシステムの重要なコンポーネントで、効率的な電力伝送を実現するように設計されています。オス構成を備え、16 AWGワイヤに対応し、さまざまな電気コネクタシステムにシームレスに統合できます。この端子は銅合金製で、スズめっきが施されているため、耐久性と最適な導電性を確保します。

特長


• 汎用性の高い用途向けの圧着又は圧縮終端方法をサポート

• 最大13 Aの定格電流により、高い電力転送を実現

• スズめっきにより、耐腐食性を向上させ、寿命を延ばします。

• Mini-Fit Jr.及びMini-Fit MBIプラグと互換性があり、使いやすさを向上

• 最大100回のかん合サイクルに対応する設計で、接続の信頼性を向上

• 1.80 → 3.15 mmの絶縁径のワイヤに最適

用途


• ワイヤ対ワイヤ接続用のMini-Fit Jr.プラグと併用

• オートメーションシステムの電源分配に不可欠

• 高電流管理を必要とする電気機器で効果的

• 信頼性の高い堅牢な接続が必要な機械アセンブリで使用

この端子は、長期間の使用中にどのように信頼性を確保しますか?


この圧着端子は、最大100回のかん合サイクルに対応する設計で、接続品質を損なうことなく繰り返し接続できるため、長期間の用途に適しています。

このコネクタでは、どのような種類のワイヤを効果的に使用できますか?


最大サイズ16 AWGのワイヤに対応し、絶縁直径1.80 → 3.15 mmのワイヤに対応し、さまざまな電気構成に対応します。

この端子の錫メッキにはどのような意味があるのでしょうか？


スズめっきにより、優れた耐腐食性を実現し、端子の耐久性を向上させ、サービス寿命中に信頼性の高い電気接続を維持します。
