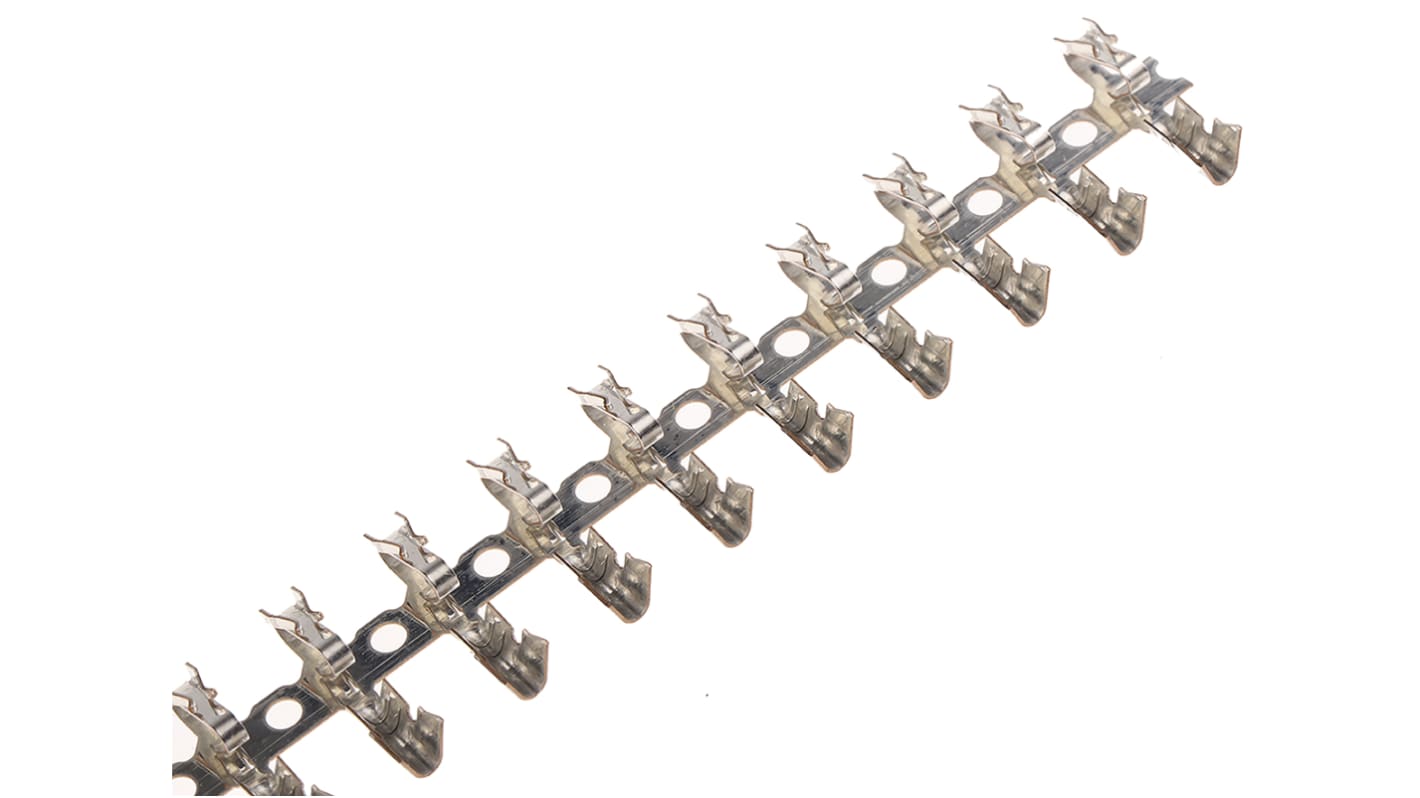

Molex 圧着端子, 20 AWG - 18 AWG, 0.5 mm² - 0.8 mm², メス, 6838, 圧着
- RS品番:
- 670-6697
- Distrelec 品番:
- 304-59-821
- メーカー型番:
- 08-52-0112
- メーカー/ブランド名:
- Molex
ボリュームディスカウント対象商品
一括購入価格オプションを表示1 袋(1袋100個入り) 小計：*
￥1,350.00
(税抜)
￥1,485.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 500 は海外在庫あり
- 3,600 は 2026年9月04日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 - 200 | ￥13.50 | ￥1,350 |
| 300 - 2900 | ￥12.18 | ￥1,218 |
| 3000 - 3900 | ￥10.84 | ￥1,084 |
| 4000 - 4900 | ￥9.53 | ￥953 |
| 5000 + | ￥8.19 | ￥819 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 670-6697
- Distrelec 品番:
- 304-59-821
- メーカー型番:
- 08-52-0112
- メーカー/ブランド名:
- Molex
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Molex | |
| プロダクトタイプ | 圧着端子 | |
| オス/メス | メス | |
| 併用可能製品 | KK 396コネクタハウジング | |
| 電流 | 7A | |
| シリーズ | 6838 | |
| 適合電線サイズmm2 Min | 0.5mm² | |
| コンタクトポイント材質 | 錫 | |
| 適合電線サイズAWG Min | 20AWG | |
| 適合電線サイズAWG Max | 18AWG | |
| 接触オペレーション | リン酸銅 | |
| 適合電線サイズmm2 Max | 0.8mm² | |
| 最大接触抵抗 | 6mΩ | |
| 実装タイプ | 圧着 | |
| 動作温度 Min | 0°C | |
| 動作温度 Max | 75°C | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド Molex | ||
プロダクトタイプ 圧着端子 | ||
オス/メス メス | ||
併用可能製品 KK 396コネクタハウジング | ||
電流 7A | ||
シリーズ 6838 | ||
適合電線サイズmm2 Min 0.5mm² | ||
コンタクトポイント材質 錫 | ||
適合電線サイズAWG Min 20AWG | ||
適合電線サイズAWG Max 18AWG | ||
接触オペレーション リン酸銅 | ||
適合電線サイズmm2 Max 0.8mm² | ||
最大接触抵抗 6mΩ | ||
実装タイプ 圧着 | ||
動作温度 Min 0°C | ||
動作温度 Max 75°C | ||
規格 / 承認 No | ||
Molex圧着端子、メス、20 → 18 AWG - Trifurconシリーズ - 08-52-0113
Molexのこの圧着端子を使用して、デバイスへの接続準備の電源ケーブルを終端処理します。頑丈なりん青銅コンタクトは、高導電性で安定した信号伝送を実現します。ワイヤを単純な圧着又は圧縮方法でユニットに取り付けることで、汎用性が向上します。0°C → +75 °Cの広い動作温度範囲により、この端子は過酷な環境に耐えることができます。KK 396シリーズのコネクタハウジングと互換性があります。
特長
• 汎用性の高い20 → 18 AWGのワイヤサイズに対応
• 過酷な環境での耐腐食性を実現するスズコンタクトめっき
用途
• オーディオビジュアル機器
• 通信産業
• 自動車産業
この圧着端子にケーブルを取り付けるには、どのような工具が必要ですか?
互換性のある手動圧着工具(205-6013)を使用してケーブルをこの圧着端子に取り付けることができます。
