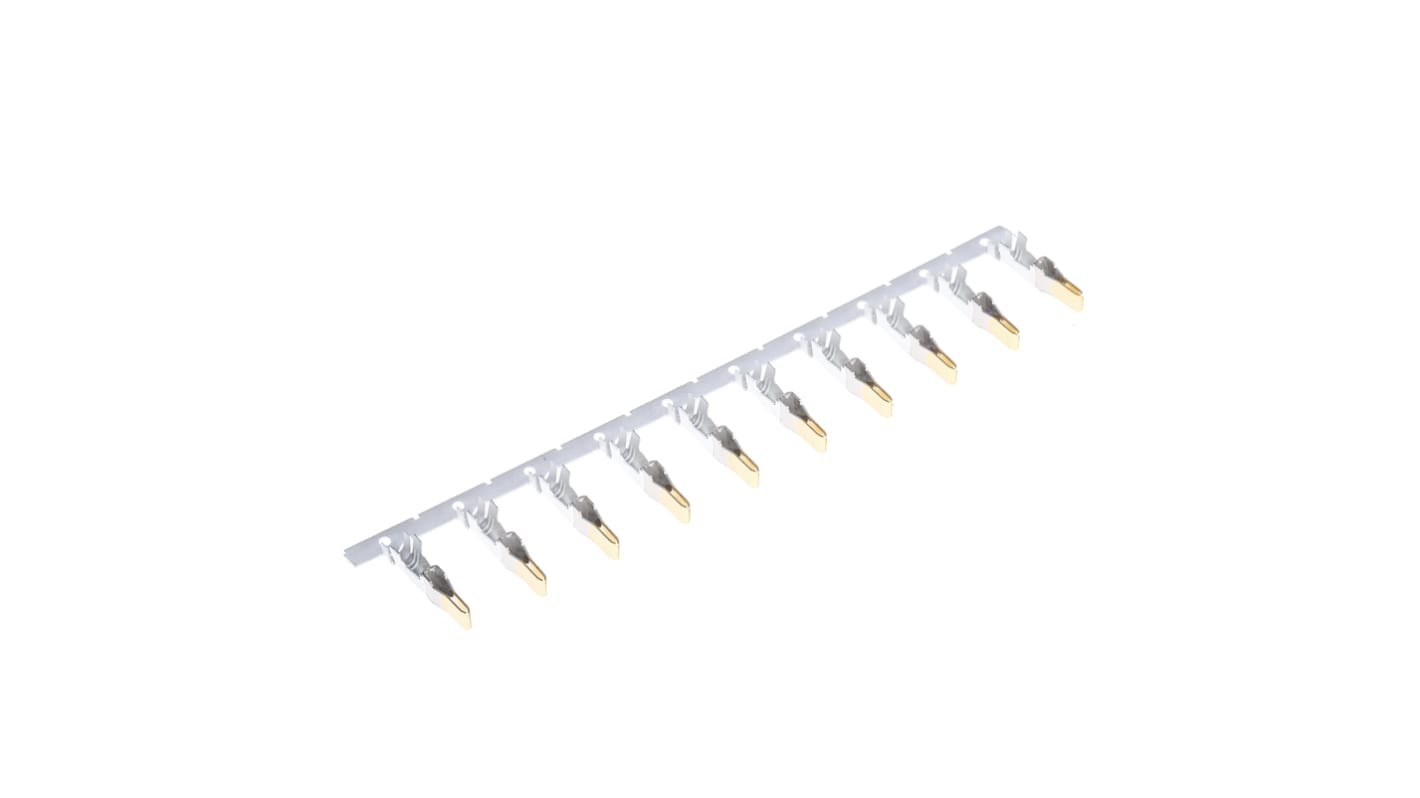

Molex コネクタ端子 (圧着端子) - 8AWG オス Mini-Fit Srシリーズ 圧着

Mini-Fit Sr.レセプタクル / プラグハウジング用のオス / メス圧着端子は、最大50 Aまで対応可能です。これらの圧着端子には、金より安価で耐腐食性と導電性にも優れた銀めっきが採用されています。このレセプタクル端子は、4接点のデュアルビーム設計により、優れた接触信頼性と長期にわたる電気的性能を保証します。また、挿入力も低く抑えられています。

• 最大50 Aに対応
• 銀めっきにより、コスト削減、耐腐食性、高導電性を実現
• 4接点のデュアルビーム設計による優れた電気的信頼性
• 低挿入力

Mini-Fit Sr.電源コネクタは、工業、民生機器、自動車、通信、医療などの産業用途に適しています。主な用途には、プリンター、電源、洗濯機、乾燥機、バイク、商用車、サーバー、X線装置などがあります。

Molex のこの高性能圧着 Terminal は、基板（ PCB ）ヘッダへの安全かつ確実な接続を確立するために使用します。この Terminal は、基板ジャンパに挿入するより線ケーブルの導体リンクとして機能します。コネクタは、腐食と機械的衝撃に対して優れた耐性を備えた高性能合金（ HPA ）製です。つまり、この製品は長期間使用でき、過酷な環境条件にも耐えられます。この Terminal は、商業機械や産業機械でのさまざまな用途に使用されています。

• 4 つの接点を備えたデュアルビーム設計により、導電性の信頼性が高くなっています
•容易な圧着終端法と低挿入力により、時間と労力を節約できます
•高負荷用途向けの大電流容量は 50 A
•過酷な条件での使用に対応する -40 ℃ ～ +105 ℃の広い動作温度範囲

• 商用車
•通信サーバー機器
• X 線装置

まず、圧着 TOP を位置保証エンクロージャに向けて、端子が正しい方向にあることを確認します。端子を挿入し、プラスチック製のタブが所定の位置に収まるかどうかを確認して、端子が完全に固定されていることを確認します。最後に、 Terminal Position Assurance （ TPA ）をしっかりとラッチします。

Molex Minifit Sr.™シリーズ
