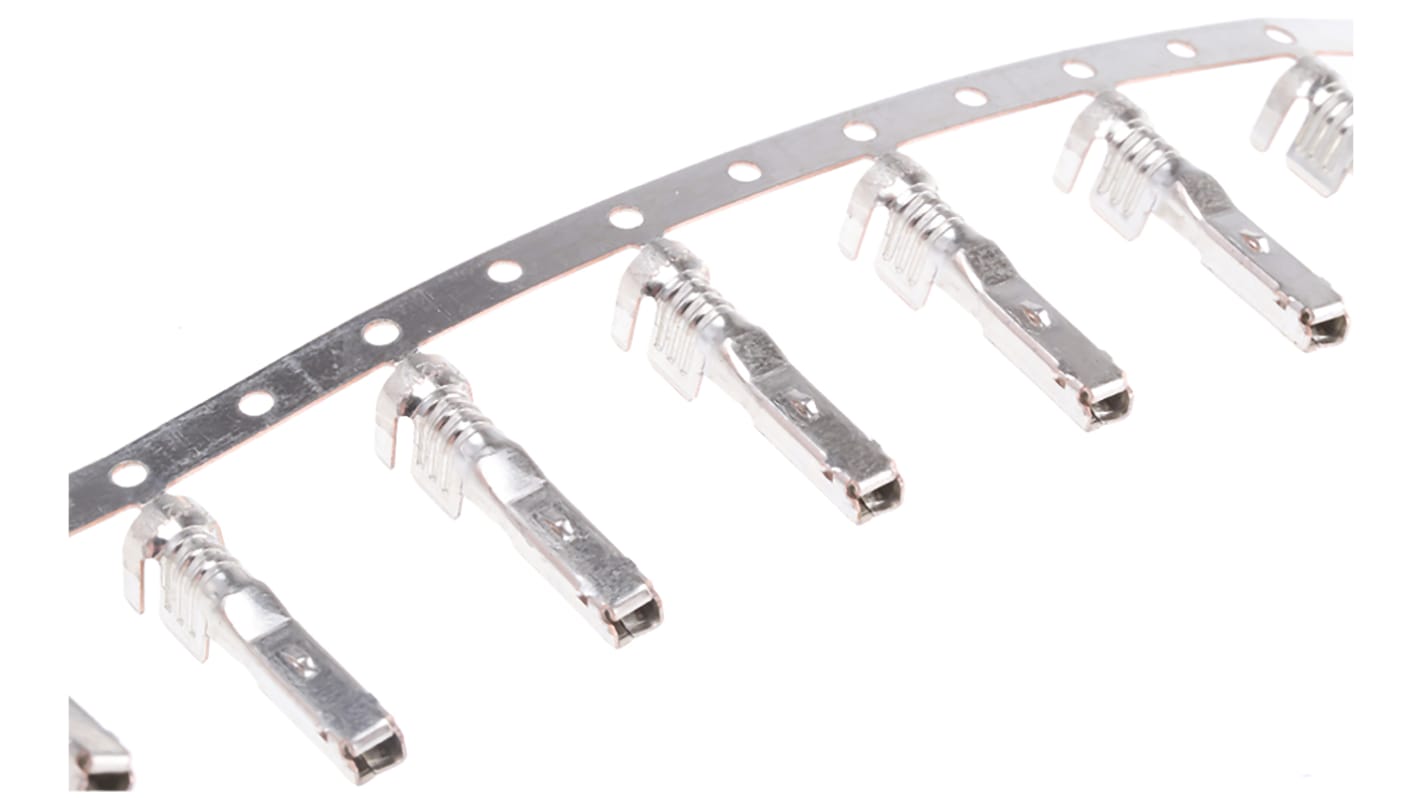

Molex 圧着端子 12 AWG - 10 AWG メス 圧着 19434シリーズ

圧着端子 の一覧へ
ボリュームディスカウント対象商品

1 袋(1袋100個入り) 小計：*

￥9,528.00

(税抜)

￥10,481.00

(税込)

Add to Basket
数量を選択または入力
在庫あり
  • 700 は海外在庫あり
  • 100 は 2026年5月12日 に入荷予定
  • 2,500 は 2026年7月27日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。

個
単価
購入単位毎合計*
100 - 500￥95.28￥9,528
600 - 5900￥92.95￥9,295
6000 - 7900￥91.82￥9,182
8000 - 9900￥90.73￥9,073
10000 +￥89.67￥8,967

* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。

梱包形態
RS品番:
778-6726
Distrelec 品番:
304-57-129
メーカー型番:
19434-0001
メーカー/ブランド名:
Molex
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択

ブランド

Molex

プロダクトタイプ

圧着端子

オス/メス

メス

併用可能製品

MX150Lコネクタハウジング

シリーズ

19434

コンタクトポイント材質

錫

適合電線サイズAWG Min

12AWG

適合電線サイズmm2 Min

3mm²

適合電線サイズAWG Max

10AWG

適合電線サイズmm2 Max

5mm²

接触オペレーション

銅

最大接触抵抗

30mΩ

動作温度 Min

-40°C

実装タイプ

圧着

動作温度 Max

120°C

規格 / 承認

No

モレックスMX150Lシリーズ圧着端子、錫接点めっき、最小電線サイズ3mm² - 19434-0001


この圧着端子はメス接続用に設計されており、MX150Lコネクターハウジングとの使用に最適です。この端子は、12～10AWGのワイヤーサイズに対応し、錫メッキにより耐腐食性が強化されています。圧着端子方式を採用し、堅牢で確実な電気的接続を保証します。

特徴と利点


• 錫メッキが耐食性と耐久性を強化

• 導電性の高い高品質銅を使用

• 圧着または圧縮終端インターフェース・スタイルに対応

• 最大25回の嵌合サイクルに対応し、長寿命を実現

• 正味重量0.841gの軽量設計

用途


• 電線対基板または電線対電線の接続を必要とする電源に最適

• オートメーションおよび産業機械の電気システムに最適

• 低ハロゲン材料が必要な環境で使用される

どのような契約解除方法を採用し、それがパフォーマンスにどのようなメリットをもたらすのか？


圧着端子方式は、ワイヤーと端子間の一貫した機械的結合を保証し、信頼性の高い導電性を促進します。この方式は、運転中の接続不良の可能性を低減し、要求の厳しいアプリケーションに最適です。

この端子に適したワイヤーの被覆径は？


電線の被覆径は3.94 mmから4.45 mmまで対応し、確実な接続を維持しながら、さまざまな種類の電線に対応します。
