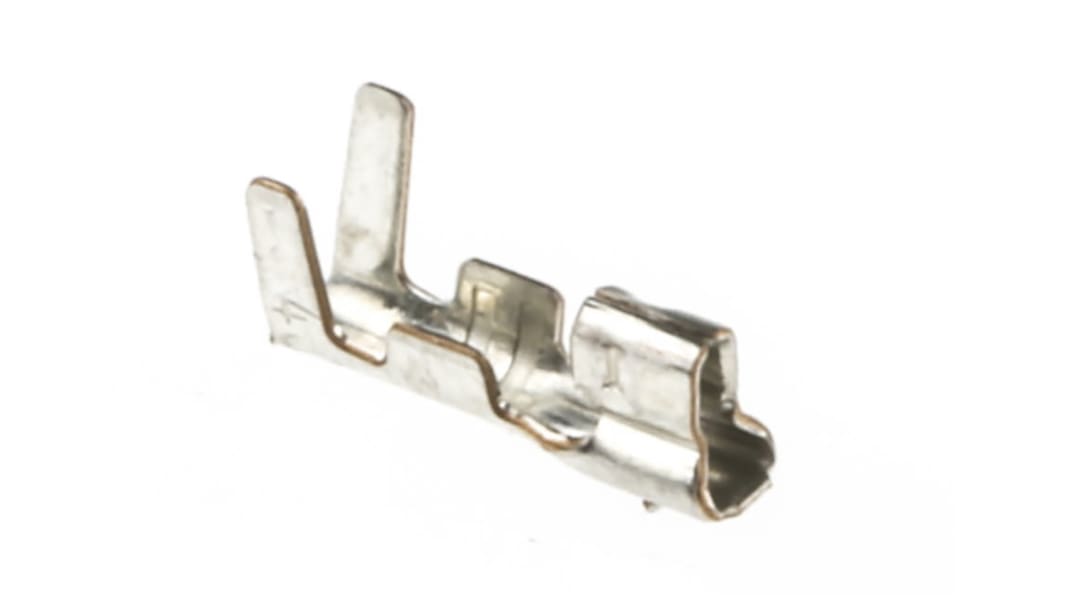

JST 圧着端子 30 AWG - 24 AWG メス 圧着 PHシリーズ
- RS品番:
- 820-1456
- Distrelec 品番:
- 304-28-427
- メーカー型番:
- BPH-002T-P0.5S
- メーカー/ブランド名:
- JST
ボリュームディスカウント対象商品
1 袋(1袋100個入り) 小計：*
￥479.00
(税抜)
￥527.00
(税込)
3,000円を超える注文については、送料無料
在庫あり
- 42,700 は国内在庫あり
- 233,600 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 100 - 2400 | ￥4.79 | ￥479 |
| 2500 - 24900 | ￥4.04 | ￥404 |
| 25000 - 49900 | ￥3.45 | ￥345 |
| 50000 - 99900 | ￥2.94 | ￥294 |
| 100000 + | ￥2.33 | ￥233 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 820-1456
- Distrelec 品番:
- 304-28-427
- メーカー型番:
- BPH-002T-P0.5S
- メーカー/ブランド名:
- JST
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | JST | |
| オス/メス | メス | |
| プロダクトタイプ | 圧着端子 | |
| 併用可能製品 | PHコネクタハウジング | |
| シリーズ | PH | |
| 電流 | 2A | |
| 適合電線サイズAWG Min | 30AWG | |
| コンタクトポイント材質 | 錫 | |
| 適合電線サイズAWG Max | 24AWG | |
| 接触オペレーション | リン酸銅 | |
| 最大接触抵抗 | 20mΩ | |
| 実装タイプ | 圧着 | |
| 動作温度 Min | -25°C | |
| 動作温度 Max | 85°C | |
| 規格 / 承認 | No | |
| すべて選択 | ||
|---|---|---|
ブランド JST | ||
オス/メス メス | ||
プロダクトタイプ 圧着端子 | ||
併用可能製品 PHコネクタハウジング | ||
シリーズ PH | ||
電流 2A | ||
適合電線サイズAWG Min 30AWG | ||
コンタクトポイント材質 錫 | ||
適合電線サイズAWG Max 24AWG | ||
接触オペレーション リン酸銅 | ||
最大接触抵抗 20mΩ | ||
実装タイプ 圧着 | ||
動作温度 Min -25°C | ||
動作温度 Max 85°C | ||
規格 / 承認 No | ||
PHシリーズ電線対基板ハウジング
日本圧着端子製造のPHシリーズは、PHシリーズ圧着端子用のロープロファイルで信頼性の高い単列ハウジング製品です。 基板内の高密度配線に対応するように設計されています。
特長
• 2.0 mmピッチ
• 2 → 16極
• 常に信頼性の高いコンタクト
• ハウジングへの正しい接続を保証する完全カバーヘッダ
• ナチュラルカラー(白色)
• UL94V-0難燃性等級
2.0 mm電線対基板コネクタ, JST PHシリーズ
Note
SPH-002T-P0.5S 及び BPH-002T-P0.5S はほとんど同一が、 BPH-0
Caution
・本製品は材料や部材入手難のため納期が不安定になっています。
