RS PRO 圧着工具 絶縁端子 圧着工具
RS品番:
534-812
メーカー/ブランド名:
RS PRO
圧着工具 の一覧へ
取扱終了
代替品 / 類似品
この製品は現在お取り扱いしておりません。 お勧めの代替品です。
TE Connectivity 圧着工具 SOLISTRAND端子及びスプライス、STRATO-THERM端子及びスプライス CERTI-CRIMPシリーズ 46447
RS品番
162-3159
単価: 購入単位は 個
¥198,267.00
(税抜)
¥218,093.70
(税込)
RS品番:
534-812
メーカー/ブランド名:
RS PRO
データシート
その他
詳細情報
仕様
Datasheet
RoHSステータス: 該当なし
COO(原産国):
TW

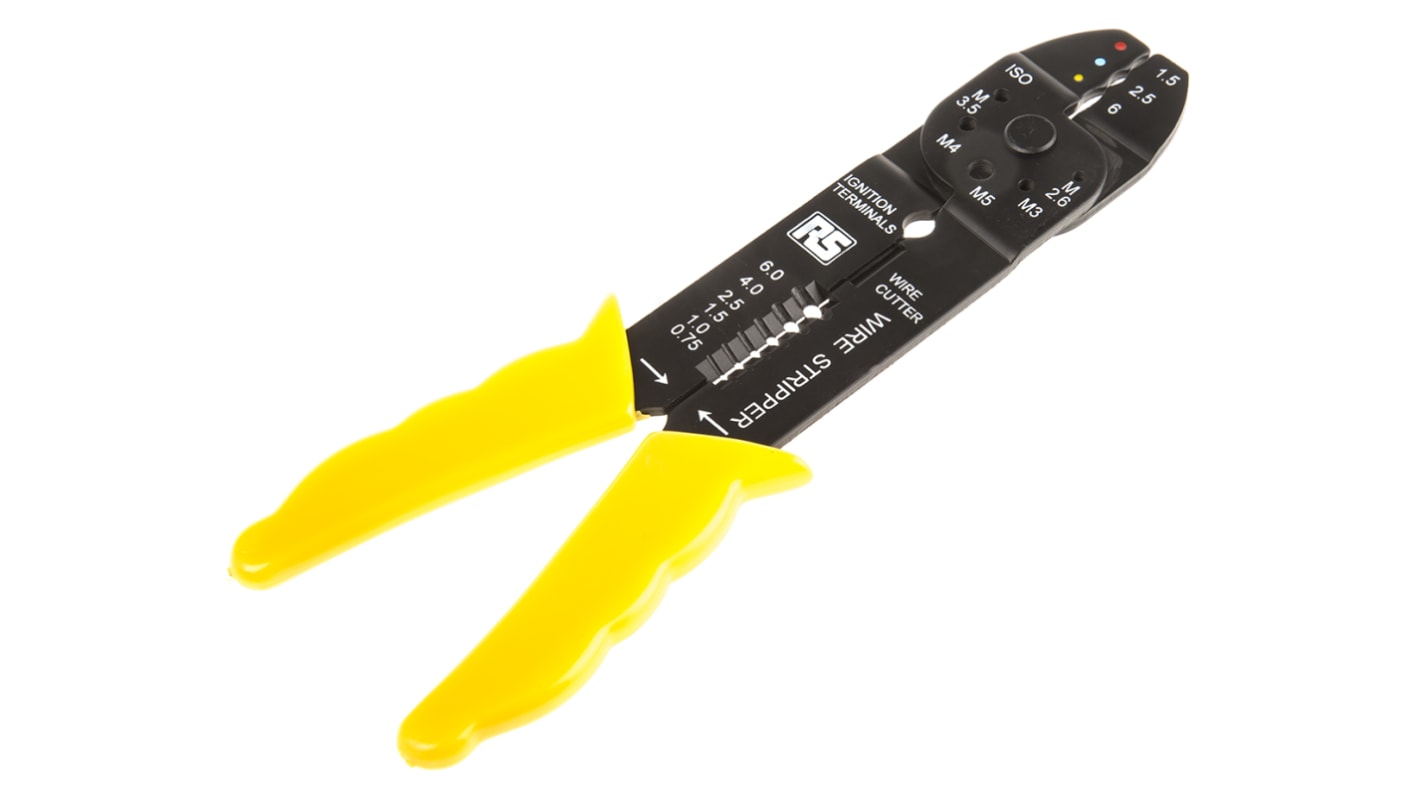

RS Pro手動圧着工具
RS Proでは、4 in 1用途向けの圧着工具を提供しています。この工具は、圧着、ワイヤストリッピング、ボルト及びイグニッション端子切断用の高品質な手持ち工具です。この手持ち工具を使用すると、時間を節約できるだけでなく、プロフェッショナルな仕上がりで、業務用途や熱心な愛好家にとっても理想的な選択肢です。圧着は簡単で、一般的にはワイヤとコネクタ端子を圧縮することによって、2つの素材を結合します。このワイヤストリッパを使用することで、該当するチャンネルに沿ってワイヤを滑り込ませ、外側の被覆をつまんでスライドさせれば、ワイヤが露出します。この圧着工具の優れた特徴は、たとえばバイクなどで独自のイグニッションケーブルを作成できる点です。ここでも、ワイヤを用意して端子を取り付け、圧着してユニオンを作るだけです。最後にボルトカッターがあります。この用途は見過ごされがちですが、ボルトをカットする必要がある場合は、ボルトを穴にねじ込み、ハンドルを絞って正確にカットします。
RS PRO圧着工具はさまざまな用途に使用でき、毎回プロフェッショナルな仕上がりが得られます。これは、工具箱に必須の優れた工具です。
特長と利点
圧着能力: 1.75 → 6 mm
ワイヤストリッピング能力: 0.75 → 6 mm
RSシリーズ端子(赤、黄、青)と互換
ボルトカッター: M2.6 → M5
絶縁された快適なハンドグリップ
圧着の最終段階では両手で握れるので、生産性と作業のしやすさが向上
代表的用途:
メンテナンスと修理
電気設備
ケーブルアセンブリ
注:
非絶縁端子には適していません。
よくある質問:
使い方は簡単ですか?
この圧着工具は、いずれの利き手でも非常に使いやすく、本格的なトレーニングは必要ありません。
製品はどのように保守しますか?
可動部分は定期的に注油する必要があります。
工具が汚れに曝される場合は、少なくとも10,000サイクルごとに潤滑剤*を供給することをお勧めします。
高品質な圧着の重要性
端子に圧着工具を使用する場合、2つの圧着が同時に行われます。1つは導体と端子間の電気接続です。もう1つは、振動と張力に対するストレインリリーフを提供する絶縁圧着です。電気接続は、ワイヤストランドと端末の間に空隙がない、気密接続にすることが重要です。空隙があると、腐食が発生して抵抗と加熱が発生し、電気接続に損傷が発生する可能性があります。良質の圧着工具を使用することにより、完全な気密性の圧着を実現でき、電気接続と絶縁の将来の劣化を防止することができます。
備考
非絶縁端子、又はミニ(黄)には適していません。
RS絶縁圧着工具
すべての RS 圧着工具は、 RS シリーズ端子(赤、黄、青)と互換性があります。
レンジ互換性 / ツール詳細
この工具は、ワイヤのカットやストリップ、径の小さなボルトのカット、イグニッション端子の圧着にも使用できます。
特性
使用
ハンド
ラチェット
なし
全体長さ
206 mm
