JST 圧着工具, 圧着工具, WCシリーズ, WC 930
- RS品番:
- 762-0755
- Distrelec 品番:
- 304-01-813
- メーカー型番:
- WC 930
- メーカー/ブランド名:
- JST
1個小計：*
￥64,000.00
(税抜)
￥70,400.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 1 は 2026年1月05日 に入荷予定
- 8 は 2026年1月05日 に入荷予定
- 4 は 2026年1月12日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥64,000 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 762-0755
- Distrelec 品番:
- 304-01-813
- メーカー型番:
- WC 930
- メーカー/ブランド名:
- JST
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | JST | |
| 製品タイプ | 圧着工具 | |
| 併用可能製品 | SVHコンタクト | |
| 使用 | ハンド | |
| ラチェット | あり | |
| シリーズ | WC | |
| すべて選択 | ||
|---|---|---|
ブランド JST | ||
製品タイプ 圧着工具 | ||
併用可能製品 SVHコンタクト | ||
使用 ハンド | ||
ラチェット あり | ||
シリーズ WC | ||
RoHSステータス: 対象外
- COO（原産国）:
- DE

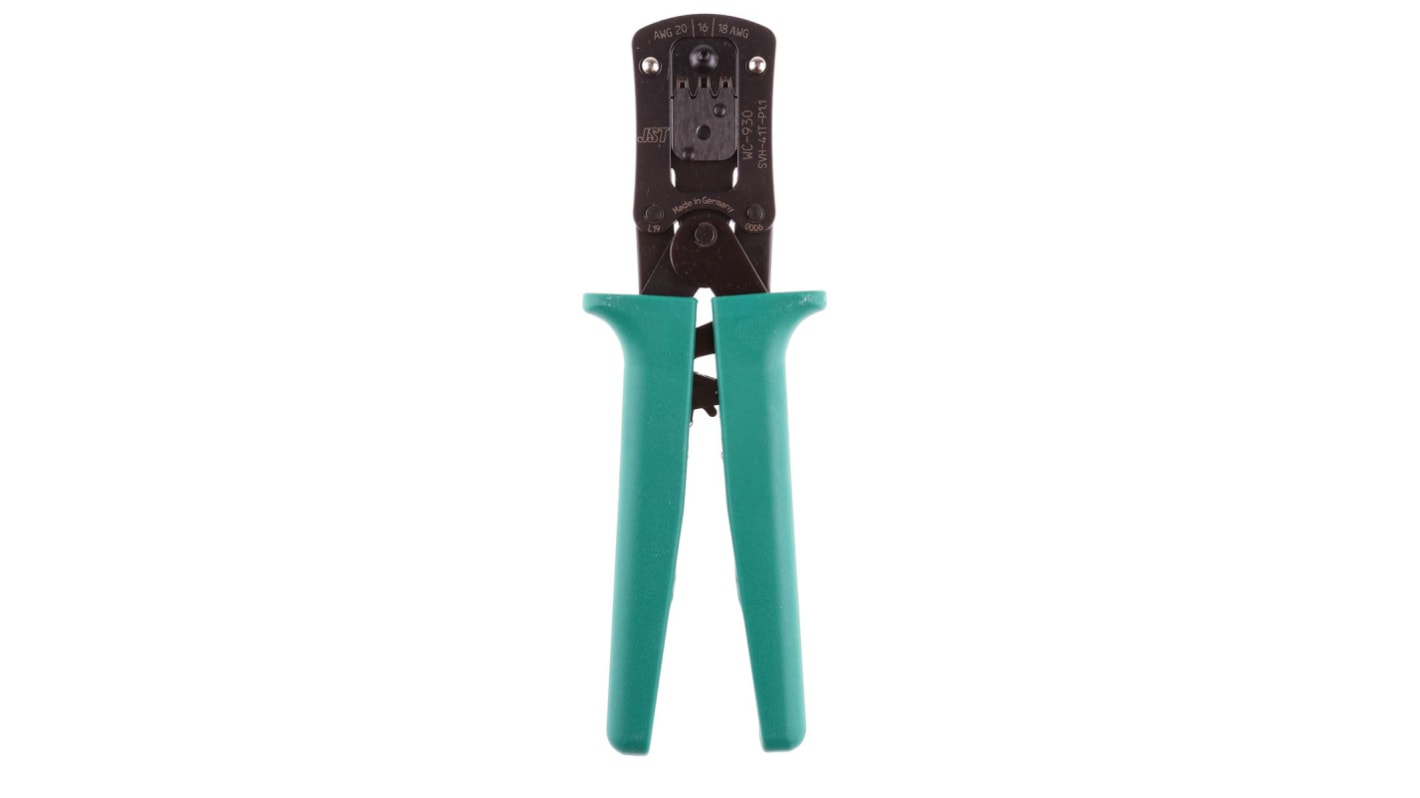

VHシリーズコンタクト用JST WC-930手動圧着工具
WC-930手動圧着工具は、使いやすいパラレルアクションの手動圧着工具です。ルーズピースSVシリーズ圧着コンタクトをワイヤに圧着します。 WC-930手動圧着工具は、ラチェット機構を備えており、圧着工具のハンドルを完全に閉じるまで解放されません。 ラチェット機能により完全な圧着サイクルが実現し、部分圧着を防げます。 この圧着工具は、正確で高品質の圧着を行うための圧着部が3つの高精度圧着ダイと、圧着時にコンタクトの位置を決めるフラップロケータを備えています。 WC-930手動圧着工具は、エルゴノミックデザインのソフトハンドルを備え、快適に使用できます。
特長と利点:
ラチェット機構により完全な圧着サイクルを実現
3つの圧着部を備えた高品質・高精度のグラウンドダイ
コンタクトの位置を正確に決めるフラップロケータ
安全動作
エルゴノミクス設計のソフトハンドル
3つの圧着部を備えた高品質・高精度のグラウンドダイ
コンタクトの位置を正確に決めるフラップロケータ
安全動作
エルゴノミクス設計のソフトハンドル
用途
WC-930手動圧着工具は、20 ～ 16 AWGワイヤサイズの圧着コンタクト(品番SVH-41T-P1.1)をワイヤに圧着するために使用します。 圧着したコンタクトは、VHシリーズコネクタハウジングに挿入できます。
備考
注意
・本製品は材料や部材入手難のため納期が不安定になっています。
JST VHコネクタ3.96 mmピッチ
JST VHコネクタシリーズは、電線対基板3.96 mmピッチ間隔の取り外し可能な圧着システムです。 このJST VHコネクタの設計では、ロック解除不能なフリクションロックが採用されているので、確実な接触と取り付けが実現されます。 JST VHコネクタシリーズの電流容量は大きいので、信号、電源、出力回路などの幅広い用途で使用できます。
