    BEL POWER SOLUTIONS INC DC-DCコンバータ Vout:±12V dc 14.4 → 36 V dc, 120W, BQ2320-9RG

    RS品番:
    716-6113
    メーカー型番:
    BQ2320-9RG
    メーカー/ブランド名:
    BEL POWER SOLUTIONS INC
    BEL POWER SOLUTIONS INC

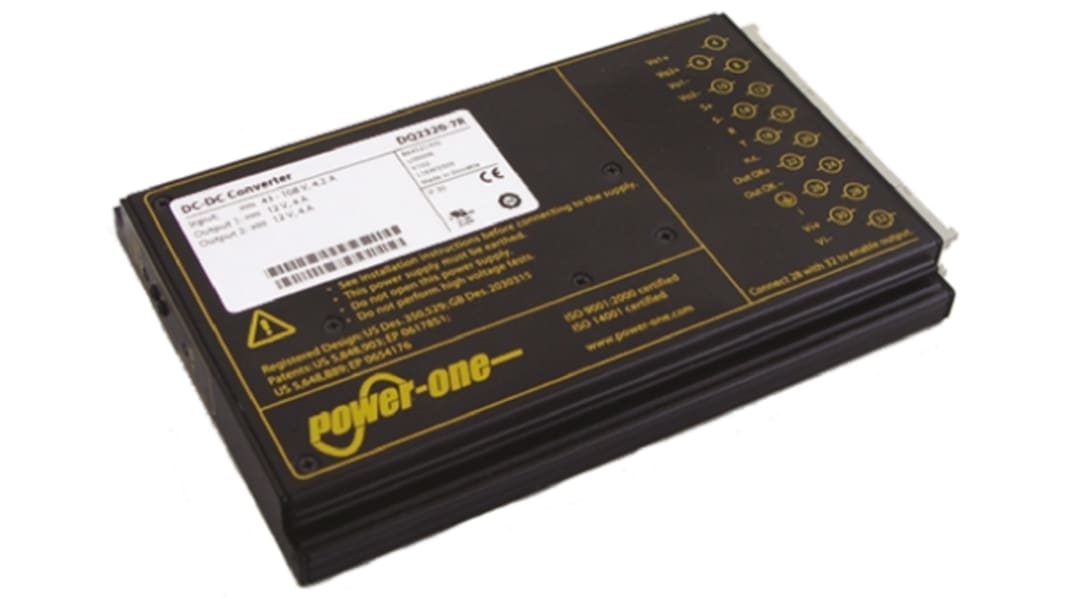

    この画像は商品カテゴリーのイメージです。

    絶縁型DC-DCコンバータ の一覧へ
    16 海外在庫あり - 通常4営業日でお届け
    Add to Basket

    追加されました

    単価: 購入単位は 個

    ¥81,226.00

    (税抜)

    ¥89,348.60

    (税込)

    単価
    1 - 4¥81,226.00
    5 - 9¥78,788.00
    10 - 24¥76,350.00
    25 +¥74,725.00
    RS品番:
    716-6113
    メーカー型番:
    BQ2320-9RG
    メーカー/ブランド名:
    BEL POWER SOLUTIONS INC

    未対応

    その他

    未対応


    詳細情報

    Power-One 66 W → 132 Wシングル / デュアル出力絶縁調整型DC-DCコンバータ - Qシリーズ


    Qシリーズ小型DC-DCコンバータには、ほとんどの用途で必要とされる入出力フィルタリング、シグナリング、保護機能がすべて備わっています。 これらのコンバータは、フレキシブルな出力電力、高い効率性と信頼性、低レベルのリプル及びRFIノイズ、完全な入力 / 入力絶縁、低い突入電流、過熱保護、過電圧 / 低電圧ロックアウトといった機能を備えています。 これらのDC-DCコンバータは、19インチのDINラックシステム用に設計されていますが、4本のM3ねじを使用したシャーシ取り付けも可能です。

    直列又は並列接続できる1つ又は2つの絶縁出力により、5.1~48 Vdcのプリセット電圧が得られる
    厳しい環境に最適
    優れたサージ / トランジェント保護
    欧州鉄道規格、EN50155及びEN50121-3-2に準拠
    3U / 4TEの19インチDINラックシステム用に設計、ただし4本のねじでシャーシ取り付けも可能
    ヒートシンク及びRFIシールドとして機能する黒色コーティングアルミケースに完全密閉、低温壁面取り付けに最適
    コンフォーマルコーティングにより湿度や導電によるホコリから高いレベルで保護
    冗長構成用のホットプラグ及び電流共有に対応
    低突入電流、ホットスワップ対応。 通信規格ETS300132-2に準拠した48 V入力製品
    広いトリム範囲、出力OK信号、及びインヒビットなどの特長
    寸法: H111 x W20 x L172 mm
    重量: 480 g
    最小絶縁耐圧: 4.2 kV

    レギュレーション出力2


    Vo2は負荷条件により異なります。各出力がIo公称の少なくとも10 %の負荷を受けている場合、Vo2の偏差はVo公称の±5 %に留まります。 付属のデータシート14ページの図12、13、14では、電流制限に至るまでのさまざまな負荷レギュレーションについて説明しています。 Io1 = Io2又は2つの出力が直列接続されている場合、負荷が少なくともIoの最小値であると仮定すると、Vo2の偏差はVo公称の±1 %以内に留まります。


    Power-One - Euro Cassette、絶縁DC/DCコンバータ

    仕様

    特性Value
    出力電圧±12V dc
    入力電圧範囲14.4 → 36 V dc
    定格電力120W
    入力電圧公称24 V dc
    出力電流5A
    実装タイプラックマウント
    分離式あり
    出力数2
    絶縁電圧4.2kV dc
    長さ172mm
    奥行き20mm
    鉄道用途向けに承認済みあり
    シリーズQ
    ロードレギュレーション±1%
    代表規格EN 45545, EN 50121-3-2:2016, EN 50121-4:2016, EN 50155:2017, EN 62368-1, IEC 62368-1
    最高温度+71°C
    医療規格認定なし
    効率88.5%
    最低温度-25°C
