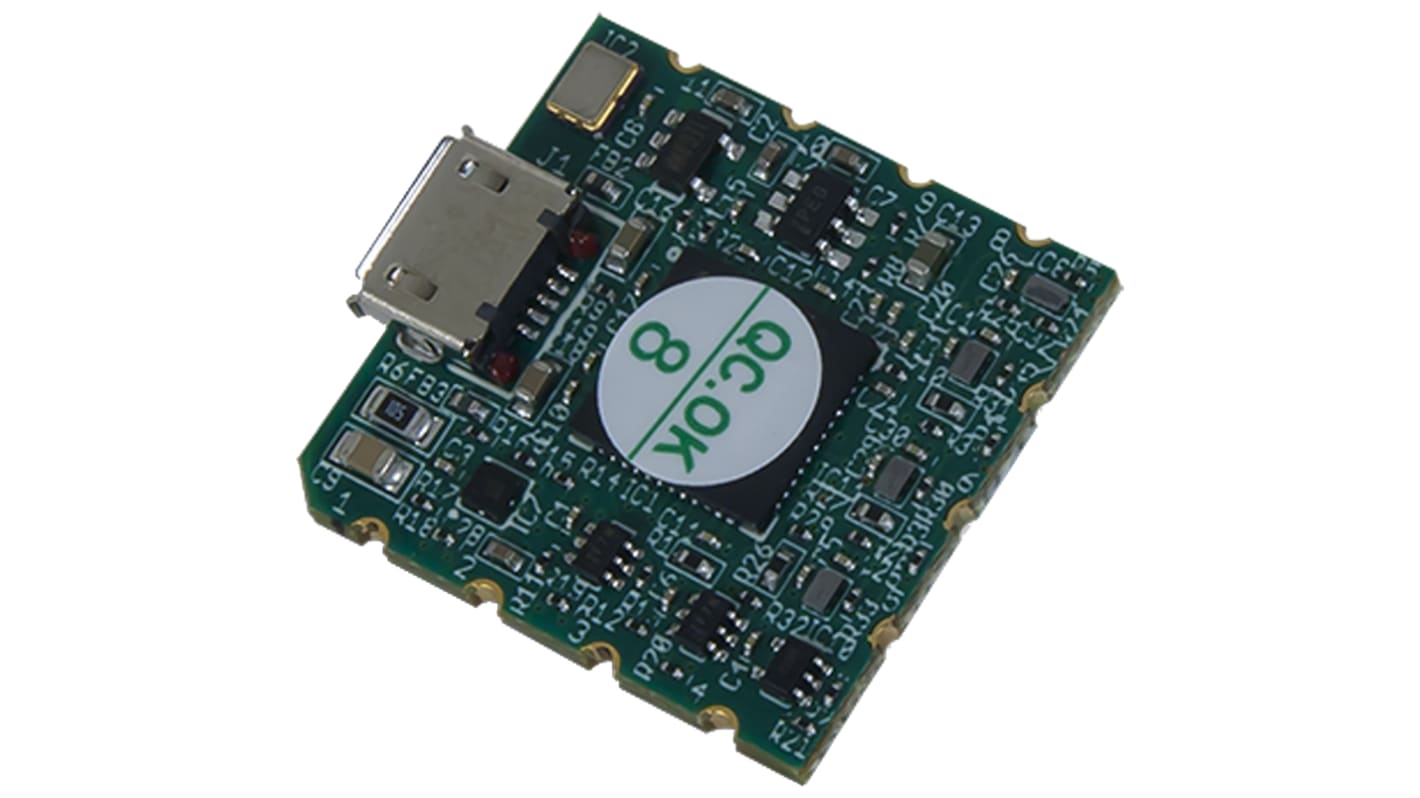

JTAG-SMT2 SMTプログラミングモジュール
JTAG-SMT2表面実装プログラミングモジュールを使用すると、ホストPCからXilinx FPGAデバイスの高速プログラミングを行えます。このモジュールは、他のあらゆるコンポーネントと同様にターゲットボードに直接はんだ付けすることができます。注意: 部品JTAG-SMT2-NC (RS 134-6473)は、USBコネクタが取り付けられていません。
特長
すべてのXilinxツールに対応
IEEE 1149.7-2009クラスT0 → クラスT4 (2線JTAGを含む)
オンボードADP123AUJZ 300 mA電圧レギュレータ
独立したVrefがJTAG / SPI信号電圧を駆動
Vrefには+1.8 → +5 Vの任意の電圧を使用可能
USB 2.0 HSポートがJTAG / SPIバスを最大30 Mbpsで駆動
ユーザがJTAG / SPI周波数を設定可能
PCコネクタ: microUSB (JTAG-SMT2のみ)
GPIOピンにより、Xilinx Zynqプラットフォームのプロセッサをリセット可能
SPIプログラミングモード0/2: 最大30 Mbps、モード1/3: 最大2 Mbps
DigilentのAdepソフトウェア及びAdept SDKで完全サポート
ボードの寸法: 22.75 x 21.5 mm
IEEE 1149.7-2009クラスT0 → クラスT4 (2線JTAGを含む)
オンボードADP123AUJZ 300 mA電圧レギュレータ
独立したVrefがJTAG / SPI信号電圧を駆動
Vrefには+1.8 → +5 Vの任意の電圧を使用可能
USB 2.0 HSポートがJTAG / SPIバスを最大30 Mbpsで駆動
ユーザがJTAG / SPI周波数を設定可能
PCコネクタ: microUSB (JTAG-SMT2のみ)
GPIOピンにより、Xilinx Zynqプラットフォームのプロセッサをリセット可能
SPIプログラミングモード0/2: 最大30 Mbps、モード1/3: 最大2 Mbps
DigilentのAdepソフトウェア及びAdept SDKで完全サポート
ボードの寸法: 22.75 x 21.5 mm
RS製品コード
備考
Digilent Xilinx FPGAボードにはこのモジュールの機能が含まれているため、モジュールは不要です。
FPGAは、相互接続プログラムを通じて接続された構成可能ロジックブロック(CLB)のマトリクスから構成される半導体デバイスです。 ユーザーは、SRAMをプログラムすることによりこれらの相互接続を決定します。 CLBはシンプル(AND、ORゲートなど)にも、複雑(RAMのブロック)にもできます。 FPGAでは、デバイスが基板にはんだ付けされた後でも設計に変更を加えることが可能です。
仕様
特性 | |
---|---|
アクセサリタイプ | プログラミングモジュール |
併用可能製品 | FPGAデバイス |
