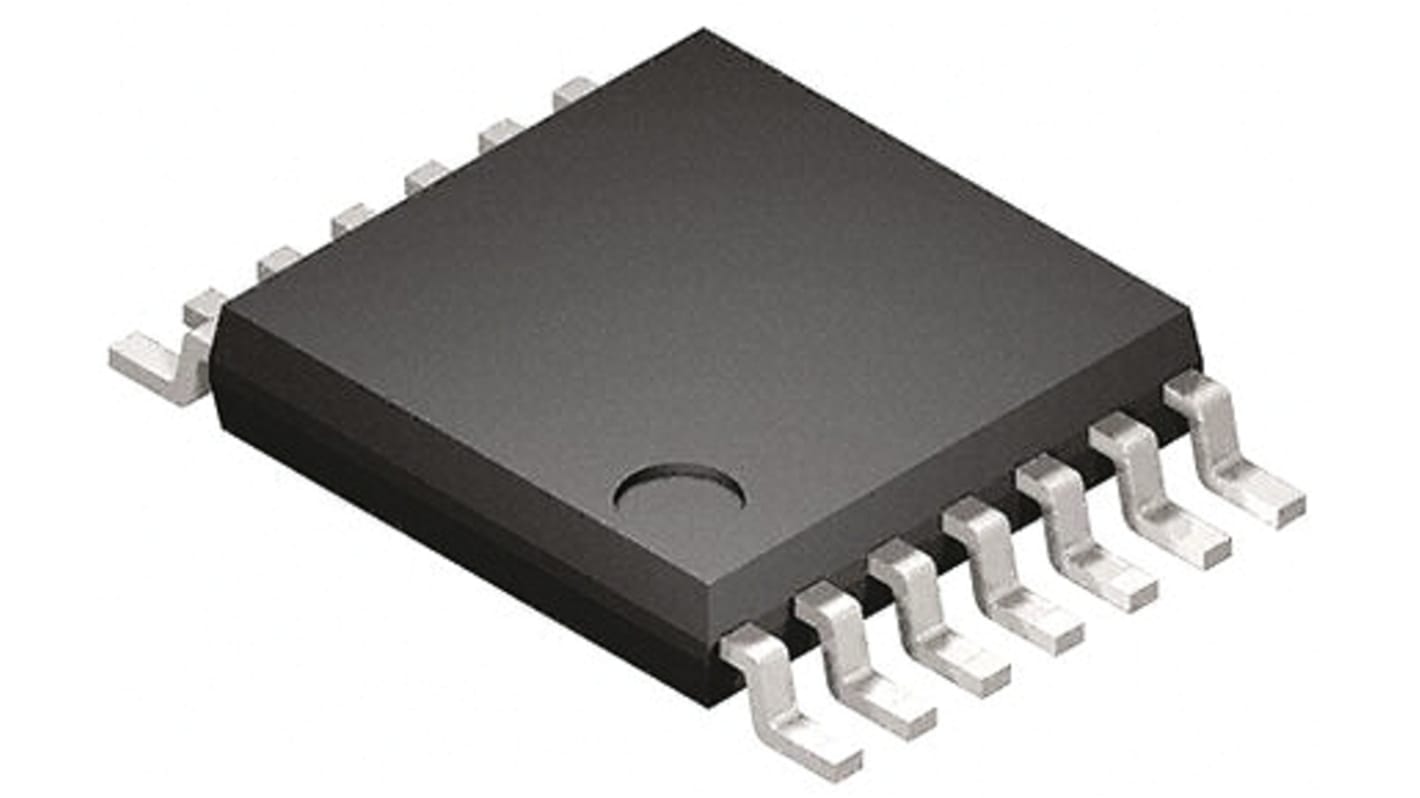

マイクロチップ, デジタルポテンショメータ, I2C, 10kΩ, 14ピン , MCP45HV51-103E/ST

Microchip製のMCP45HVx1ファミリのデバイスは、SPIインターフェイスとオンボードの揮発性メモリを内蔵したデジタルポテンショメータです。 このデバイスファミリは、アナログとデジタルのデュアル電源レールを備えています。 このアナログ電源レールは最大で+36 Vを処理でき、デジタルロジックアースに対してデュアルレール(±18 V)として実装できます。

MCP45HVx1は、書き込みラッチ(WLAT)機能を備えているので、WLATピンがローに移行するまで、揮発性ワイパーレジスタが十進したデータで更新される(ラッチされる)のを防止します。 これにより、揮発性ワイパーレジスタ(ゼロクロスなど)が更新される状態を指定できます。

高電圧アナログに対応: +36 Vの終端電圧範囲(DGND = V-)、±18 Vの終端電圧範囲(DGND = V- +18 V)
幅広い動作電圧: アナログ10 → 36 V、デジタル2.7 → 5.5 V又は1.8 → 5.5 V (DGND ≤ V- +0.9 V)
シングル抵抗ネットワーク
抵抗ネットワークの分解能: 7ビット: 127抵抗器(128タップ)又は8ビット: 255抵抗器(256タップ) – モデルによって異なる
高い端子 / ワイパー電流(IW)に対応: 5 kΩの場合は25 mA、10 kΩの場合は12.5 mA、50 kΩと100 kΩの場合は6.5 mA
ゼロスケール-フルスケールのワイパー動作
低ワイパー抵抗: 75 Ω (標準)
低い温度係数: アブソリュート(可変抵抗器) 50 ppm、レシオメトリック(ポテンショメータ) 15 ppm (標準)
SPIシリアルインターフェイス
シャットダウンピン(SHDN)又は端末制御(TCON)レジスタを介した抵抗ネットワークの端子遮断
揮発性ワイパーレジスタ(ゼロクロスなど)の更新を制御する書き込みラッチ(WLAT)ピン
デジタル電源とアナログ電源用のパワーオンリセットリセット / ブラウンアウトリセット
シリアルインターフェイス非動作時電流(3 uA標準)
500 kHzの標準帯域幅(-3 dB)動作(5.0 kΩデバイス)
