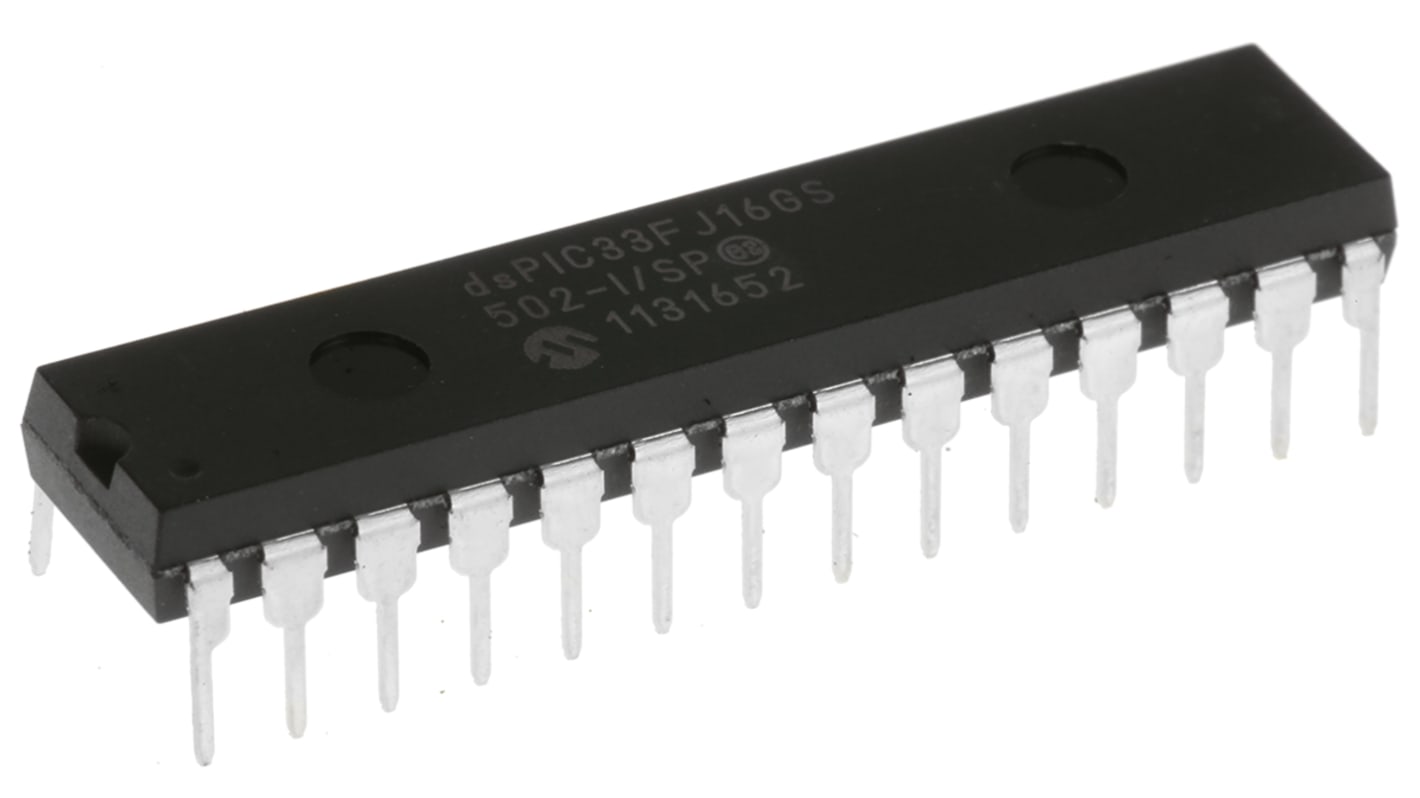

マイクロチップ, デジタルシグナルプロセッサ, 28-Pin SPDIP, DSPIC33FJ16GS502-I/SP
- RS品番:
- 178-4844
- メーカー型番:
- DSPIC33FJ16GS502-I/SP
- メーカー/ブランド名:
- Microchip
取扱終了
- RS品番:
- 178-4844
- メーカー型番:
- DSPIC33FJ16GS502-I/SP
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報
dsPIC33F デジタルシグナルコントローラ
dsPIC33Fデジタルシグナルコントローラは、MSUの簡易性を備えたDSPを提供します。 40MIPS dsPIC33Fコアは、デジタルフィルタアルゴリズム、高速の精密デジタル制御ループ、そして音声やオーディオ処理の実行を目的として設計されています。
モータ制御周辺機器を持つdsPIC33F DSCは、高性能の、精密モータ制御システムの設計を可能にします。dsPIC33F SMPS DSCは、高性能のデジタル電源用に特別に設計されたオンチップペリフェラルを搭載しています。 SMPS周辺機器には、高速高解像度PWM、高速ADC、アナログコンパレータが含まれます
モータ制御周辺機器を持つdsPIC33F DSCは、高性能の、精密モータ制御システムの設計を可能にします。dsPIC33F SMPS DSCは、高性能のデジタル電源用に特別に設計されたオンチップペリフェラルを搭載しています。 SMPS周辺機器には、高速高解像度PWM、高速ADC、アナログコンパレータが含まれます
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
|---|---|
| 最大周波数 | 50MIPS |
| データバス幅 | 16bit |
| RAMサイズ | 2 kB |
| インストラクションセットアーキテクチャ | RISC |
| プログラムメモリサイズ | 16 kB |
| プログラムメモリタイプ | フラッシュ |
| 実装タイプ | 表面実装 |
| パッケージタイプ | SPDIP |
| ピン数 | 28 |
| 標準動作供給電圧 | 3 → 3.6 V |
| UARTチャンネル数 | 1 |
| PWMチャンネル | 8 |
| 幅 | 0.295インチ |
| USARTチャネルの数 | 0 |
| USBチャンネル | 0 |
| イーサネットチャンネル数 | 0 |
| タイマー数 | 3 |
| I2Cチャンネル数 | 1 |
| PCIチャンネル数 | 0 |
| SPIチャンネル数 | 1 |
| 動作温度 Min | -40 °C |
| PWM解像度 | 16bit |
| CANチャンネル数 | 0 |
| ADCチャンネル数 | 8 |
| ADCユニット数 | 1 |
| 動作温度 Max | +85 °C |
| PWMユニット数 | 1 |
| タイマー数 | 3 x 16 bit |
| 寸法 | 1.4 x 0.295 x 0.15インチ |
| PWM | 8 x 16ビット |
| 高さ | 3.81mm |
| LINチャネルの数 | 0 |
| 長さ | 35.56mm |
| 時間分解能 | 16bit |
| ADC解像度 | 10bit |
| ADC数 | 8 x 10ビット |
