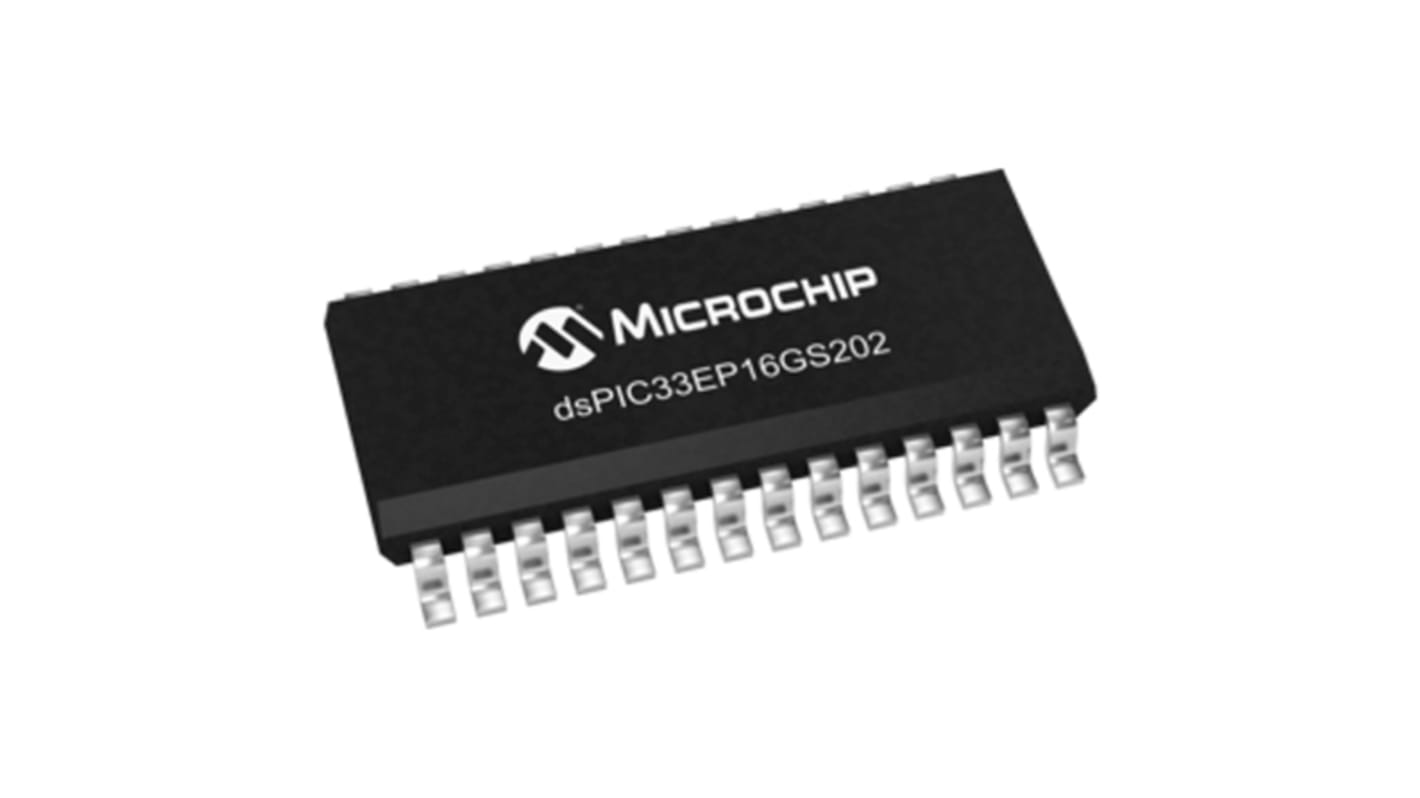

マイクロチップ, デジタルシグナルプロセッサ, 120MHz, 28-Pin, DSPIC33EP16GS202-I/SO
- RS品番:
- 178-4876
- メーカー型番:
- DSPIC33EP16GS202-I/SO
- メーカー/ブランド名:
- Microchip
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 178-4876
- メーカー型番:
- DSPIC33EP16GS202-I/SO
- メーカー/ブランド名:
- Microchip
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Microchip | |
| 最大周波数 | 120MHz | |
| データバス幅 | 16bit | |
| RAMサイズ | 2 kB | |
| インストラクションセットアーキテクチャ | ハーバード | |
| プログラムメモリサイズ | 16 kB | |
| プログラムメモリタイプ | フラッシュ | |
| 数値/算術形式 | 固定小数点、浮動小数点、MAC | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | SOIC | |
| ピン数 | 28 | |
| 標準動作供給電圧 | 3.3 V | |
| UARTチャンネル数 | 1 | |
| PWMユニット数 | 3 x 2 | |
| 動作温度 Max | +85 °C | |
| ADC数 | 1 (12 x 12ビット) | |
| 長さ | 17.9mm | |
| ADCユニット数 | 1 | |
| CANチャンネル数 | 0 | |
| ADCチャンネル数 | 12 | |
| 動作温度 Min | -40 °C | |
| USBチャンネル | 0 | |
| SPIチャンネル数 | 1 | |
| タイマー数 | 1 x 16 bit, 2 x 32 bit | |
| I2Cチャンネル数 | 1 | |
| ADC解像度 | 12bit | |
| PCIチャンネル数 | 0 | |
| LINチャネルの数 | 0 | |
| 寸法 | 17.9 x 10.3 x 2.35mm | |
| 幅 | 10.3mm | |
| 時間分解能 | 16 bit, 32bit | |
| 高さ | 2.35mm | |
| イーサネットチャンネル数 | 0 | |
| USARTチャネルの数 | 0 | |
| すべて選択 | ||
|---|---|---|
ブランド Microchip | ||
最大周波数 120MHz | ||
データバス幅 16bit | ||
RAMサイズ 2 kB | ||
インストラクションセットアーキテクチャ ハーバード | ||
プログラムメモリサイズ 16 kB | ||
プログラムメモリタイプ フラッシュ | ||
数値/算術形式 固定小数点、浮動小数点、MAC | ||
実装タイプ 表面実装 | ||
パッケージタイプ SOIC | ||
ピン数 28 | ||
標準動作供給電圧 3.3 V | ||
UARTチャンネル数 1 | ||
PWMユニット数 3 x 2 | ||
動作温度 Max +85 °C | ||
ADC数 1 (12 x 12ビット) | ||
長さ 17.9mm | ||
ADCユニット数 1 | ||
CANチャンネル数 0 | ||
ADCチャンネル数 12 | ||
動作温度 Min -40 °C | ||
USBチャンネル 0 | ||
SPIチャンネル数 1 | ||
タイマー数 1 x 16 bit, 2 x 32 bit | ||
I2Cチャンネル数 1 | ||
ADC解像度 12bit | ||
PCIチャンネル数 0 | ||
LINチャネルの数 0 | ||
寸法 17.9 x 10.3 x 2.35mm | ||
幅 10.3mm | ||
時間分解能 16 bit, 32bit | ||
高さ 2.35mm | ||
イーサネットチャンネル数 0 | ||
USARTチャネルの数 0 | ||
dsPIC33EPxxGS202デジタル信号コントローラ
Microchip dsPIC33EPファミリのデジタル信号コントローラ(DSC)は、MCUのように使いやすく、DSPのような性能を発揮します。 dsPIC33EPxxGS202デバイス製品は、スイッチモード電源(SMPS)用途やデジタル電力変換用途のニーズに適合するように設計された、周辺装置の充実したDSCです。
このデバイスは、SMPS周辺装置が相互接続されているため、CPUに対する要件が軽減され、性能が向上します。
このデバイスは、SMPS周辺装置が相互接続されているため、CPUに対する要件が軽減され、性能が向上します。
マイクロコントローラの機能
CPU速度: 最大70 MIPS
コード効率の高いアーキテクチャ(C及びアセンブリ)
2個の40ビット幅アキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
2つの追加作業レジスタセット(コンテキスト切り替えを低減)
±0.9 %内部発振器
プログラマブルPLL及びクロックソース用の発振器
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ(WDT)
急速ウェイクアップ及びスタートアップ
低消費電力管理モード(スリープ、アイドル、ドーズ)
パワーオンリセット(POR)及びブラウンアウトリセット(BOR)機能を内蔵
0.5 mA/MHzダイナミック電流(標準)
10 μA IPD電流(標準)
In-Circuit及びIn-Applicationプログラミングキット
コード効率の高いアーキテクチャ(C及びアセンブリ)
2個の40ビット幅アキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
2つの追加作業レジスタセット(コンテキスト切り替えを低減)
±0.9 %内部発振器
プログラマブルPLL及びクロックソース用の発振器
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ(WDT)
急速ウェイクアップ及びスタートアップ
低消費電力管理モード(スリープ、アイドル、ドーズ)
パワーオンリセット(POR)及びブラウンアウトリセット(BOR)機能を内蔵
0.5 mA/MHzダイナミック電流(標準)
10 μA IPD電流(標準)
In-Circuit及びIn-Applicationプログラミングキット
周辺機能
高速3.25 Msps 12ビットADCモジュール(ADCコア x 3)
PWM発生器 x 3 - 出力 x 2 (発生器1個あたり)
レールツーレールコンパレータ(ヒステリシス付) x 2
2個のプログラマブルゲインアンプ(PGA)
UARTモジュール x 1
4線式SPIモジュール x 1
SMBus対応I2Cモジュール(最大1 Mbaud) x 1
PWM発生器 x 3 - 出力 x 2 (発生器1個あたり)
レールツーレールコンパレータ(ヒステリシス付) x 2
2個のプログラマブルゲインアンプ(PGA)
UARTモジュール x 1
4線式SPIモジュール x 1
SMBus対応I2Cモジュール(最大1 Mbaud) x 1
