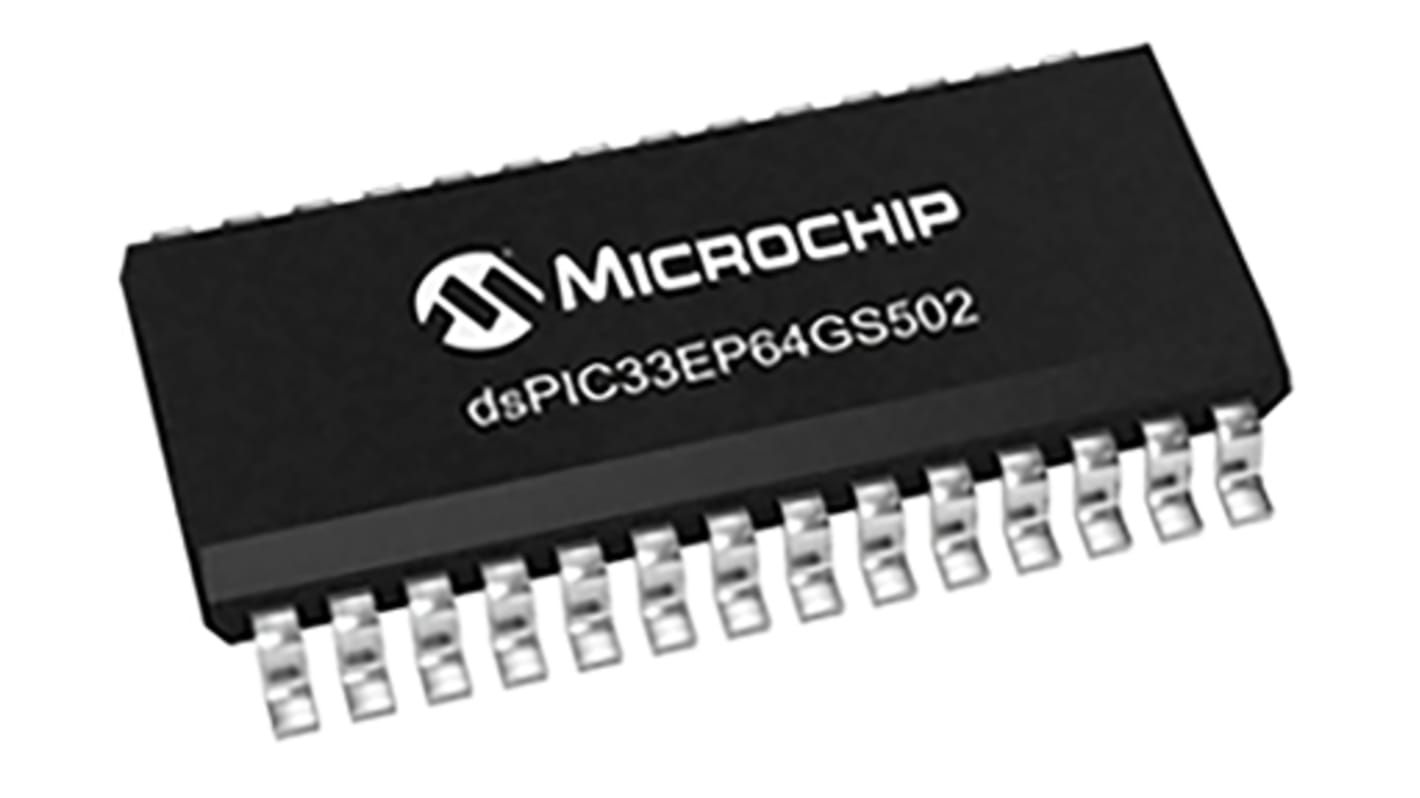

マイクロチップ, 16bit, 1MHz デジタルシグナルプロセッサ, 28-Pin SOIC
- RS品番 893-8326
- メーカー型番 DSPIC33EP64GS502-I/SO
- メーカー/ブランド名 Microchip
dsPIC33EPxxGS50xデジタルシグナルコントローラ
設計者がMicrochip製のdsPIC33EPファミリのデジタルシグナルコントローラ(DSC)を使用すれば、シンプルなMCUでDSPのような性能を発揮できます。 dsPIC33EPxxGS50xデバイスはペリフェラルの豊富なDSCで、スイッチモード電源や他のデジタル電力変換用途のニーズに適合するように設計されています。
マイクロコントローラの機能
CPU速度: 最大70 MIPS
コード効率の高いアーキテクチャ(C及びアセンブリ)
2個の40ビット幅アキュムレータ
単一サイクル(MAC/MPY)、デュアルデータフェッチ
単一サイクル、混合シグナルマルチメータ、ハードウェア除算
32ビット乗算をサポート
2つの追加作業レジスタセット(コンテキスト切り替えを低減)
±0.9 %内部発振器
プログラマブルPLL及びクロックソース用の発振器
フェールセーフクロックモニタ(FSCM)
独立したウォッチドッグタイマ(WDT)
急速ウェイクアップ及びスタートアップ
低消費電力管理モード(スリープ、アイドル、ドーズ)
パワーオンリセット(POR)及びブラウンアウトリセット(BOR)機能を内蔵
0.5 mA/MHzダイナミック電流(標準)
10 μA IPD電流(標準)
In-Circuit及びIn-Applicationプログラミングキット
周辺機能
12ビットA/Dコンバータ(ADC) - 12 → 22チャンネル(モデルによって異なる)
5個の16ビットタイマ – 16ビットタイマを結合して32ビットタイマモジュールを形成するオプションあり
4個のレールツーレールコンパレータ、ヒステリシス付き
2個のプログラマブルゲインアンプ(PGA)
5個のPWMジェネレータ
4個の入力キャプチャ(IC)モジュール
4個の出力比較(OC)モジュール
2個の4線式SPIモジュール
2個のI2Cモジュール
2個のUARTモジュール
| 特性 | |
|---|---|
| 最大周波数 | 1MHz |
| MIPS | 70MIPS |
| データバス幅 | 16bit |
| RAMサイズ | 8 kB |
| インストラクションセットアーキテクチャ | MCU, コード効率, 拡張ハーバード |
| プログラムメモリサイズ | 64 kB |
| プログラムメモリタイプ | EEPROM, SRAM |
| 数値/算術形式 | MAC |
| 実装タイプ | 表面実装 |
| パッケージタイプ | SOIC |
| ピン数 | 28 |
| 標準動作供給電圧 | 3 → 3.6 V |
| UARTチャンネル数 | 2 |
| PWM | 5 x 2 |
| 長さ | 17.9mm |
| 寸法 | 17.9 x 7.5 x 2.05mm |
| SPIチャンネル数 | 2 |
| 動作温度 Min | -40 °C |
| ADC解像度 | 12bit |
| 時間分解能 | 16bit |
| PWMユニット数 | 5 |
| タイマー数 | 5, 5 x 16 bit |
| ADC数 | 12 x 12ビット、5 x 12ビット |
| 幅 | 7.5mm |
| LINチャネルの数 | 2 |
| ADCユニット数 | 5, 12 |
| タイマー数 | 5, 5 x 16 bit |
| USBチャンネル | 1 x デバイス |
| 動作温度 Max | +85 °C |
| 高さ | 2.05mm |
| PWMチャンネル | 2 |
| I2Cチャンネル数 | 2 |
| PCIチャンネル数 | 1 |
