- RS品番:
- 158-7568
- メーカー型番:
- MEC1-108-02-F-D-A
- メーカー/ブランド名:
- Samtec
一時的な在庫切れ - 2024/05/30に入荷し、その後4営業日でお届け予定
追加されました
単価: 購入単位は45個
¥531.467
(税抜)
¥584.614
(税込)
個 | 単価 | 購入単位毎合計* |
45 - 180 | ¥531.467 | ¥23,916.015 |
225 - 405 | ¥518.556 | ¥23,335.02 |
450 - 1080 | ¥505.622 | ¥22,752.99 |
1125 - 2205 | ¥492.711 | ¥22,171.995 |
2250 + | ¥479.778 | ¥21,590.01 |
* 購入単位ごとの価格 |
- RS品番:
- 158-7568
- メーカー型番:
- MEC1-108-02-F-D-A
- メーカー/ブランド名:
- Samtec
データシート
その他
詳細情報

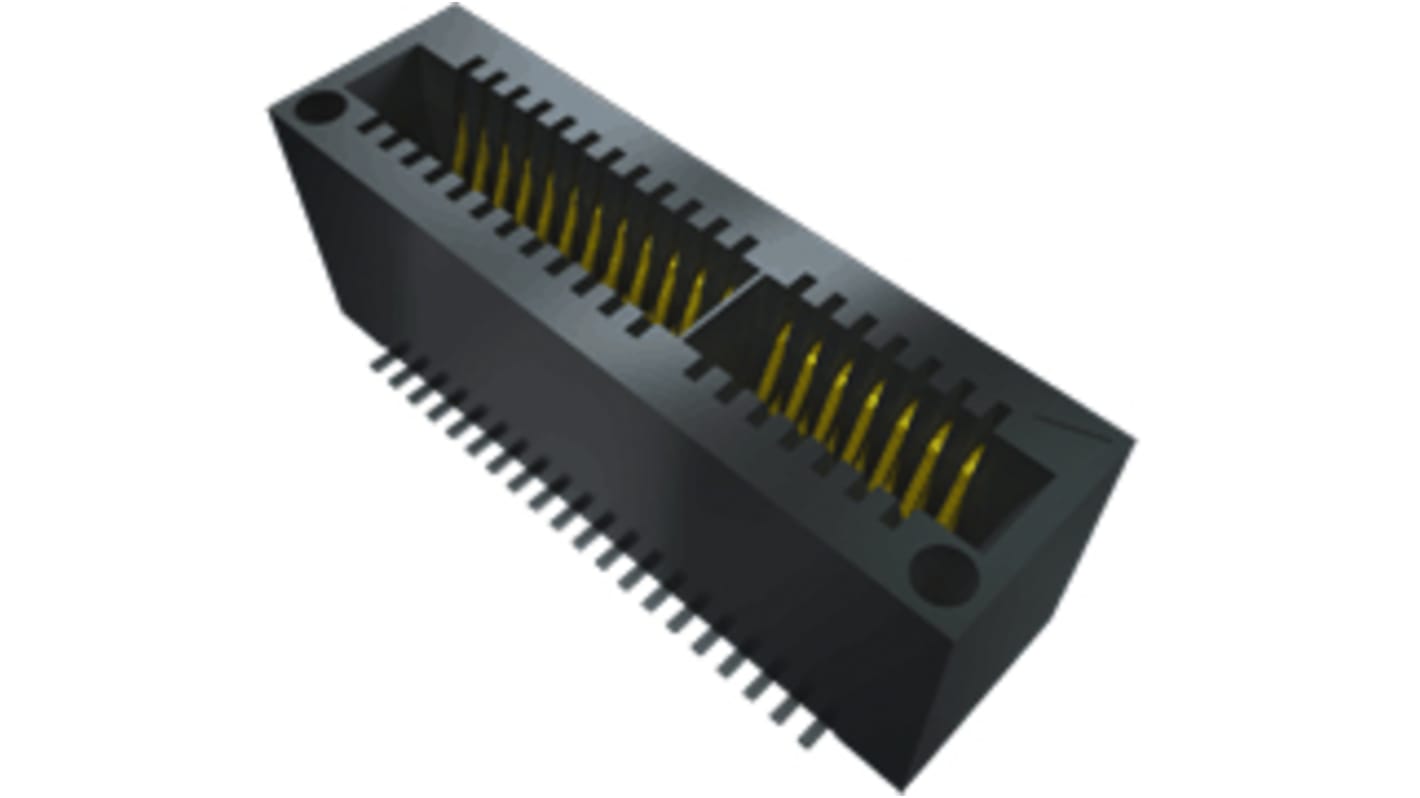

1.00 mm Mini Edgeカードソケット、垂直
1.00 mm (.0394インチ)ピッチ
厚さ.062インチ(1.60 mm)のカードに対応
最大140本の極性付きピンの2列仕様
オプションの位置決めピン
厚さ.062インチ(1.60 mm)のカードに対応
最大140本の極性付きピンの2列仕様
オプションの位置決めピン
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
仕様
特性 | |
---|---|
接続方向 | ストレート |
オス/メス | メス |
極数 | 16 |
行数 | 2 |
ピッチ | 1mm |
実装タイプ | 表面実装 |
結線方法 | はんだ |
表面処理:コンタクト | 金 |
コンタクト材質 | ベリリウム銅 |
ハウジング材質 | 液晶ポリマー |
シリーズ | MEC1 |
カードタイプ | カードエッジ |
長さ | 13.54mm |
深さ | 6.99mm |
幅 | 8.89mm |
動作温度 Min | -55°C |
動作温度 Max | +125°C |
