200890 Molex 2 mmピッチ 6極 1列 ライトアングル ストラドルマウント エッジコネクタ カードエッジ 圧着

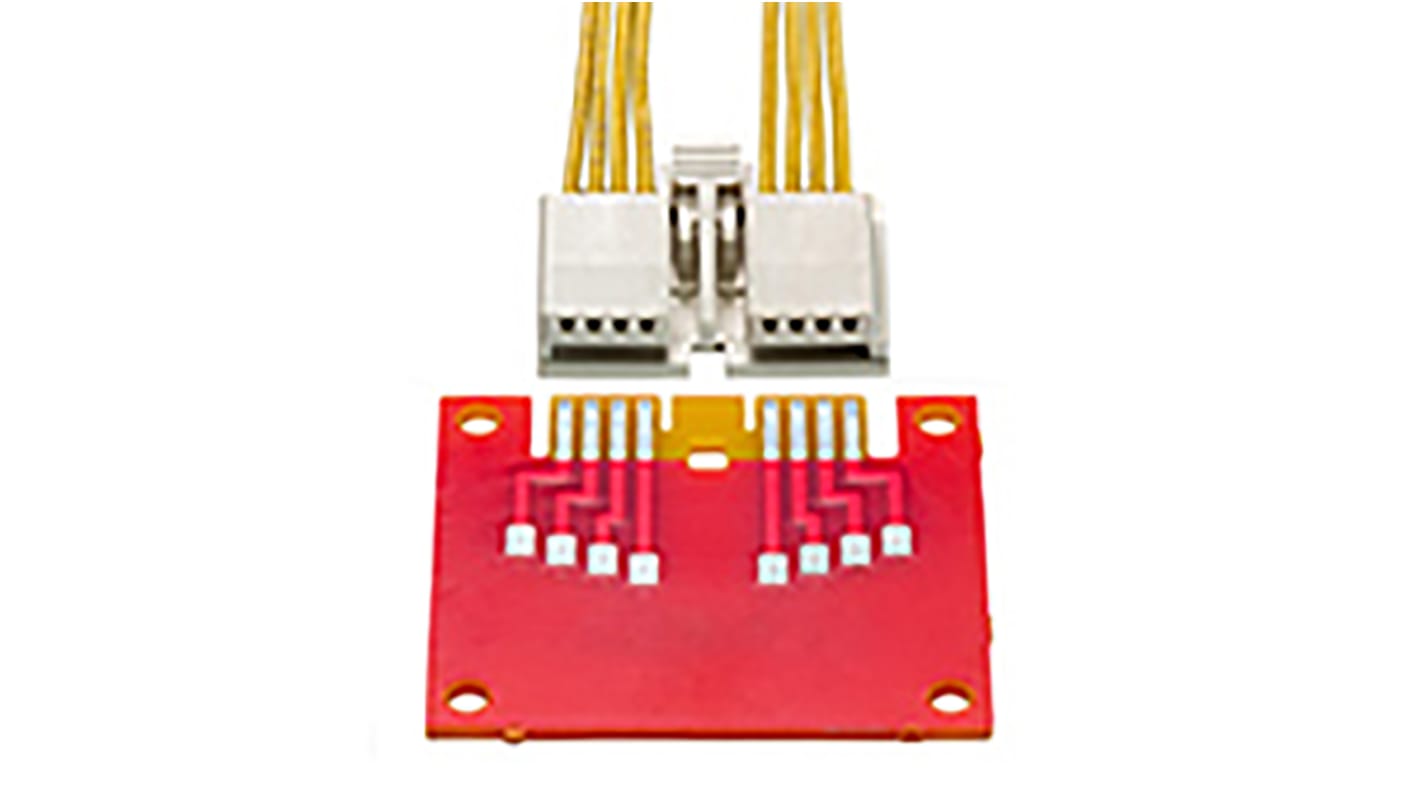

EdgeLockワイヤコネクタは、省スペースと、基板エッジカードとしっかりかん合できるポジティブロックを実現します。通常、ヘッダは基板にはんだ付けするため、スペースを取り、アセンブリ手順が増えます。リワークが必要になると、さらに手順が増えます。EdgeLockは、基板エッジカードに直接かん合するソリューションです。同時に、ラッチを使用して基板からアセンブリを簡単に解放できます。基板保持力を向上するポジティブロックの需要は増大しています。

このコネクタは、1列で2、4、6、8回路の構成になっており、1.20 mmと1.60 mmの基板厚さに適合します。ハウジングは、22-24 AWG UL1061タイプ及び24 AWG UL1007 / 1569タイプのワイヤに対応します。
