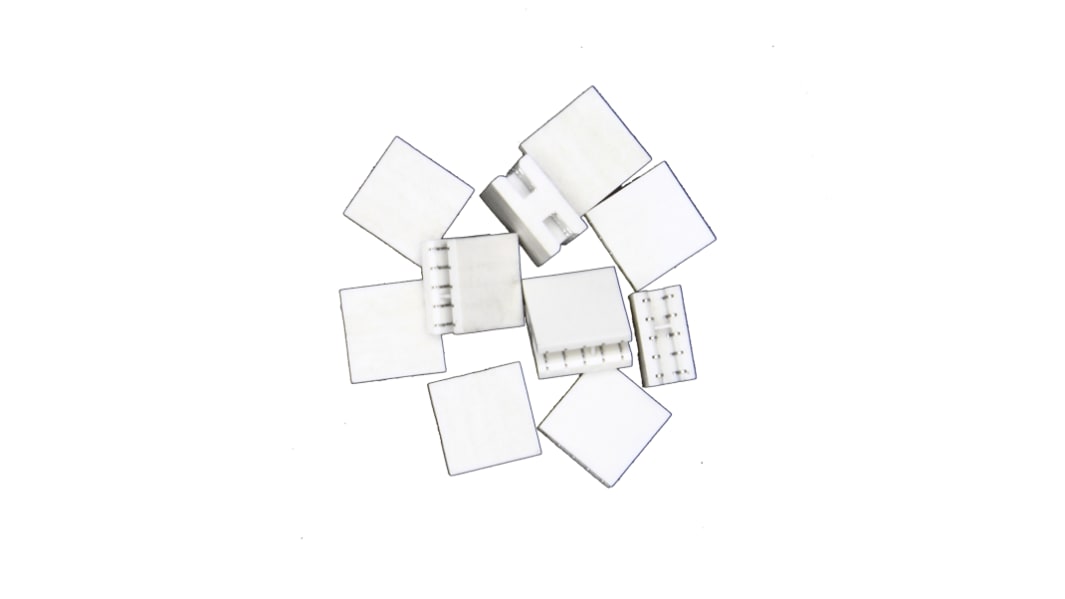

BTB KYOCERA AVX 2mmピッチ 10極 2列 ストレート SMT オス カードエッジコネクタ カードエッジ
- RS品番:
- 174-4973
- メーカー型番:
- 009159010061916
- メーカー/ブランド名:
- KYOCERA AVX
2000 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は1000 個
￥78.461
(税抜)
￥86.307
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 1000 - 4000 | ￥78.461 | ￥78,461.00 |
| 5000 - 9000 | ￥76.892 | ￥76,892.00 |
| 10000 - 24000 | ￥75.355 | ￥75,355.00 |
| 25000 - 49000 | ￥73.848 | ￥73,848.00 |
| 50000 + | ￥72.371 | ￥72,371.00 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 174-4973
- メーカー型番:
- 009159010061916
- メーカー/ブランド名:
- KYOCERA AVX
データシート
その他
詳細情報
コンタクト数あたり長さ1.0 mmのミニチュアサイズ(4ピン = 4.0 mm)
ピン数の密度を上げる両端 / 両側コンタクト
標準1.6 mm厚の基板用
正しいかん合と基板の位置を保証する中心の極性 / 位置リブ
大電流容量: 3 A (4 / 6ピン)及び2.5 A (8 / 10ピン)
経済的な高保持力スズ対スズコンタクトインターフェース
用途
XinaBoxプロトタイピングボードの接続
リニアLEDストリップ照明
商業 / 産業用コプレーナ又は延長
カード用途
ピン数の密度を上げる両端 / 両側コンタクト
標準1.6 mm厚の基板用
正しいかん合と基板の位置を保証する中心の極性 / 位置リブ
大電流容量: 3 A (4 / 6ピン)及び2.5 A (8 / 10ピン)
経済的な高保持力スズ対スズコンタクトインターフェース
用途
XinaBoxプロトタイピングボードの接続
リニアLEDストリップ照明
商業 / 産業用コプレーナ又は延長
カード用途
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
備考
この製品はXinaboxに使用可能
仕様
特性 | |
|---|---|
| 接続方向 | ストレート |
| オス/メス | オス |
| 極数 | 10 |
| 行数 | 2 |
| ピッチ | 2mm |
| 実装タイプ | 表面実装 |
| 結線方法 | はんだ |
| 表面処理：コンタクト | ニッケルの上に錫 |
| コンタクト材質 | リン青銅 |
| 定格電流 | 2.5A |
| 施錠方法 | あり |
| 定格電圧 | 300 V ac |
| ハウジング材質 | ナイロン |
| シリーズ | BTB |
| 深さ | 5mm |
| 長さ | 10mm |
| 動作温度 Max | +125°C |
| カードタイプ | カードエッジ |
| 動作温度 Min | -40°C |
| シリーズ番号 | 00-9159 |
| 幅 | 10mm |
