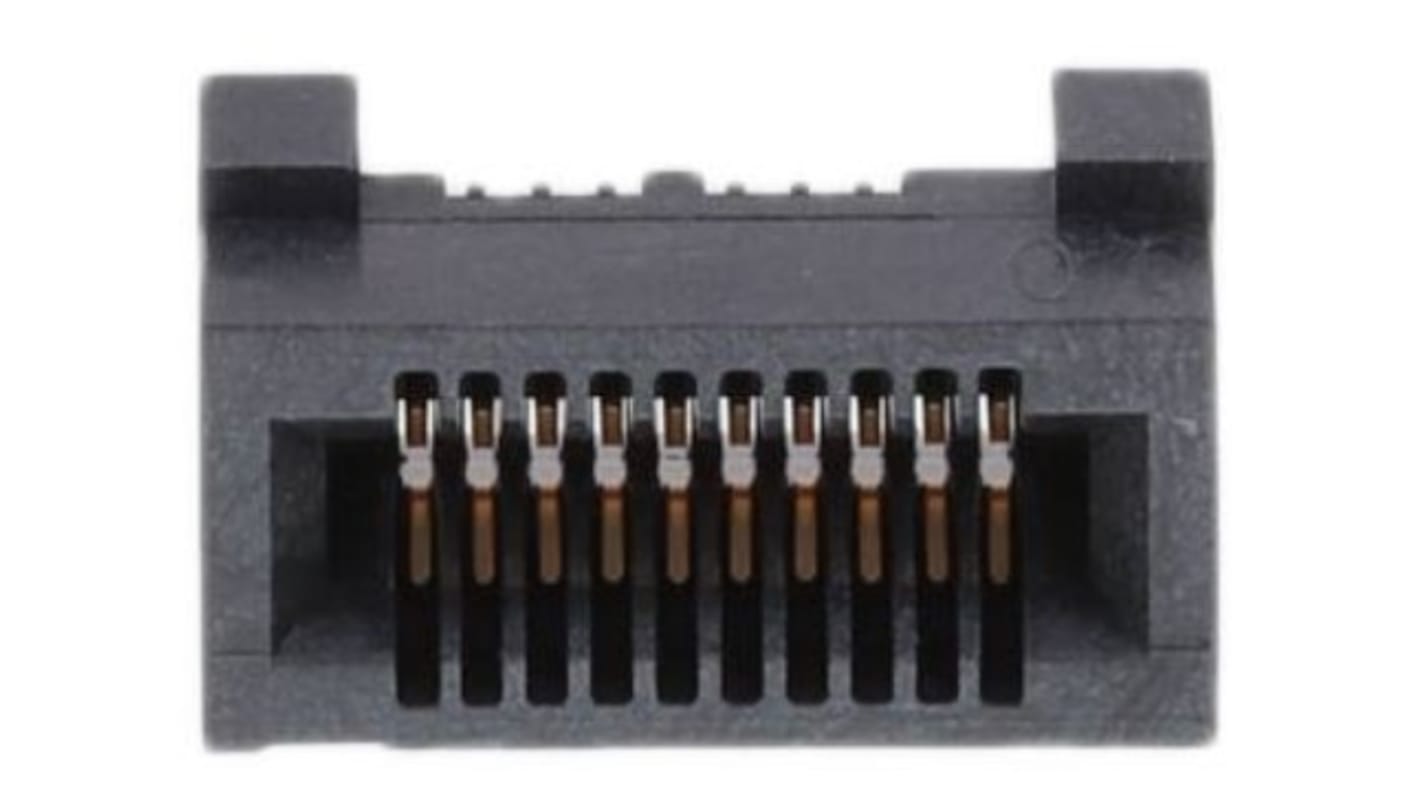

HSEC8-DV Samtec 0.8mmピッチ 20極 2列 ストレート SMT メス カードエッジコネクタ
- RS品番:
- 767-6828
- メーカー型番:
- HSEC8-110-01-L-DV-A
- メーカー/ブランド名:
- Samtec
2 海外在庫あり - 通常4営業日でお届け
追加されました
単価： 購入単位は 個
￥814.00
(税抜)
￥895.40
(税込)
| 個 | 単価 |
| 1 - 24 | ￥814.00 |
| 25 - 249 | ￥662.00 |
| 250 - 499 | ￥512.00 |
| 500 - 999 | ￥360.00 |
| 1000 + | ￥208.00 |
- RS品番:
- 767-6828
- メーカー型番:
- HSEC8-110-01-L-DV-A
- メーカー/ブランド名:
- Samtec
その他
詳細情報
HSEC8シリーズ垂直Edge Rateカードソケット
SamtecのHSEC8シリーズSMT垂直Edge Rateカードソケットは、挿入深さ公称3.15 mmの1.60 mmカードに対応します。 HSEC8シリーズSMT垂直Edge Rateカードソケット製品のコンタクトは、テールがつや消しすずめっきの0.25 μm金めっきです。 HSEC8シリーズSMT垂直Edge Rateカードソケットの設計には、位置決めピンが用意されています。
備考
このHSE8 SMT垂直エッジレートカードソケットには、中央にキーのある80、100、160極とキーなしの20、40、60極があります。
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
エッジコネクタ - Samtec
仕様
特性 | |
|---|---|
| 接続方向 | ストレート |
| オス/メス | メス |
| 極数 | 20 |
| 行数 | 2 |
| ピッチ | 0.8mm |
| 実装タイプ | 表面実装 |
| 結線方法 | SMT |
| 表面処理：コンタクト | ニッケルの上に金 |
| コンタクト材質 | ベリリウム銅 |
| 定格電流 | 3.1A |
| ハウジング材質 | 液晶ポリマー |
| シリーズ | HSEC8-DV |
| 幅 | 5.6mm |
| 深さ | 7.8mm |
| 動作温度 Max | +125°C |
| 長さ | 12.6mm |
| 動作温度 Min | -55°C |
