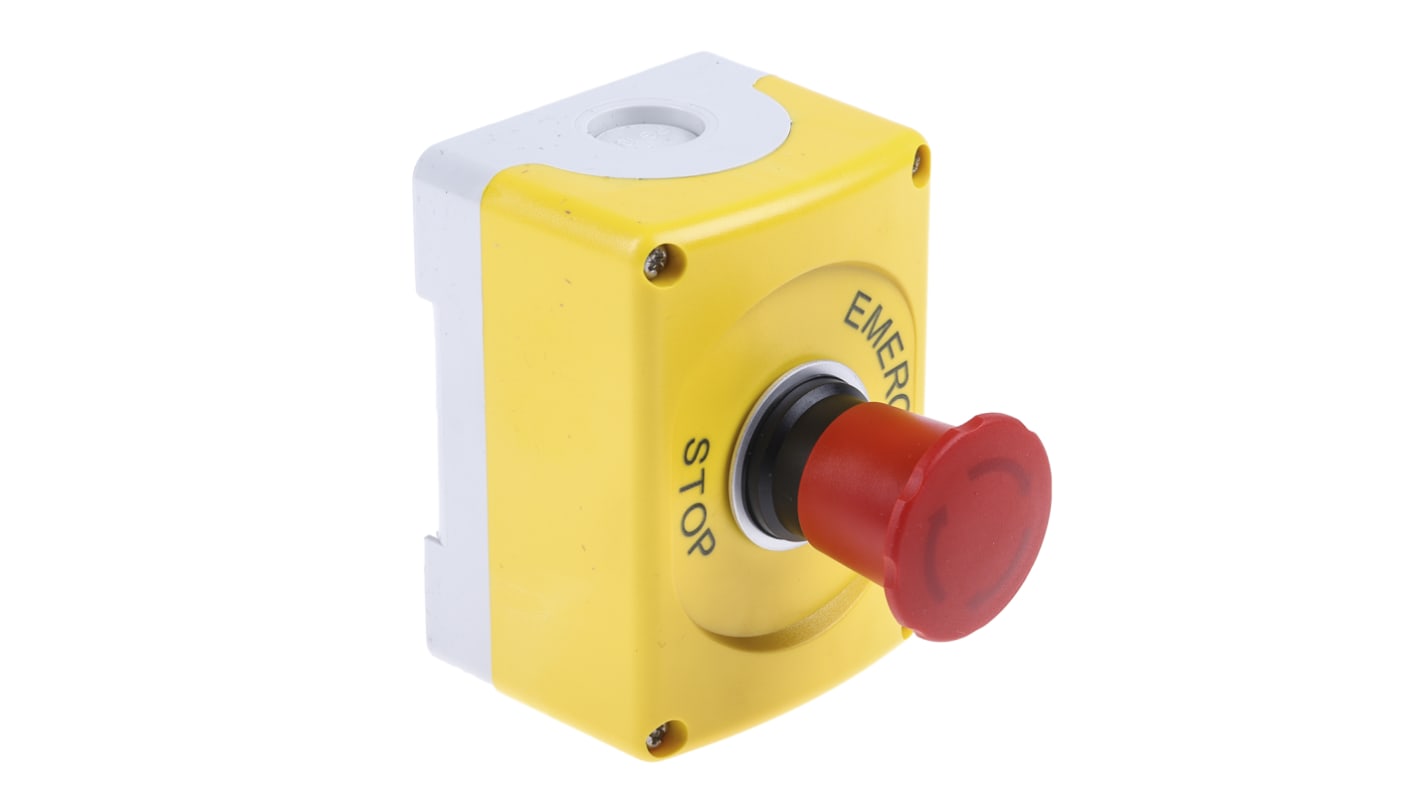

ABB 非常停止用押釦スイッチ, 101mm, 1NC, IP66, 表面実装

RS品番:: 521-3633
メーカー型番:: 1TVL101000P3204
メーカー/ブランド名:: ABB

非常停止押しボタンスイッチの一覧へ

取扱終了

RS品番:: 521-3633
メーカー型番:: 1TVL101000P3204
メーカー/ブランド名:: ABB

緊急停止制御ステーション

作業員と装置の安全を高めるためには、適切な非常停止装置の選択が欠かせません。
このシリーズは屋内外の用途に適しています。保護規格は、 IP65 （メートルコンジットエントリ）に準拠しています。
IP65 は「必須」と評価されており、ノズルからの水の浸入を防ぎます。
この非常ボタンは、次の分野で使用できます。
•食品及び飲料
• 製薬産業
• 鉄道及び輸送業界
• 自動車産業
• 鉱業及び採石業
• 工場オートメーション業界

規格

IEC60947-5-1、IEC60947-5-5

ABB 非常停止押しボタン、面実装、1NC接点構成 - 1TVL101000P3204

この非常停止押しボタンは、表面実装用に設計された産業用アプリケーションの安全性に不可欠なコンポーネントです。堅牢なIP66等級で、この押しボタンは埃や水の浸入から保護され、過酷な環境に適しています。丸い形とツイストリリース機構が実用性を高め、緊急シャットダウンに信頼できるソリューションを提供する。

特徴と利点

• 優れた防塵・防水性能を備えたIP66規格のプッシュボタン
• 簡単な操作のためのSPST構成
• 素早く簡単に作動するツイスト・リリース作動部
• 長持ちする丈夫なプラスチック製
• 様々なコントロールパネルにフィットするコンパクトサイズ
• 補助接点がさらなる安全性を確保

用途

• 機械の制御盤に最適
• 製造業の緊急シャットダウンシステムに最適
• 電気設備の安全コンプライアンスに活用
• 即時停止を必要とする高度なオートメーションシステムに採用

IP66規格は、過酷な環境での使い勝手をどのように向上させるのですか？

IP66等級は、粉塵や強力な噴流水に対する完全な保護を意味し、屋外や工業環境内の洗浄エリアに最適です。

ツイストリリース機構の利点は何ですか？

ツイストリリースのデザインは、即時かつ確実な操作を可能にし、緊急事態において極めて重要な、誤ってボタンが外れないことを保証する。

この押しボタンは他の安全装置と統合できますか？

補助接点を含めることで、システム設計において他の安全コンポーネントとシームレスに統合でき、全体的な安全プロトコルが強化されます。

このプッシュボタンが効果的に機能するためには、どのようなメンテナンスが必要ですか？

過酷な環境下で最適な性能を維持するため、取り付け部を清潔に保つとともに、摩耗や損傷がないか定期的に目視点検することをお勧めします。

屋内と屋外の両方の用途に適していますか？

IP66に適合しているため、過酷な気象条件にも耐えることができ、屋内外での使用に適している。

規格

IEC60947-5-5

ABB

頑丈な構造、屋内又は屋外の使用に最適
メトリックコンジットの入り口が付いた、IP65に準拠する侵入保護
コンタクトブロックが付属、追加のコンタクトブロックを取り付け可能
緊急停止はEN418に準拠

特性
実装タイプ	表面実装
接点構成	1NC
押しボタンの作動	ツイストリリース
照光	なし
IP保護等級	IP66
プッシュボタンの形	丸型
深さ	107mm
補助接点	NO
幅	101mm
高さ	75mm
回路	単極単投
押しボタンの素材	プラスチック
