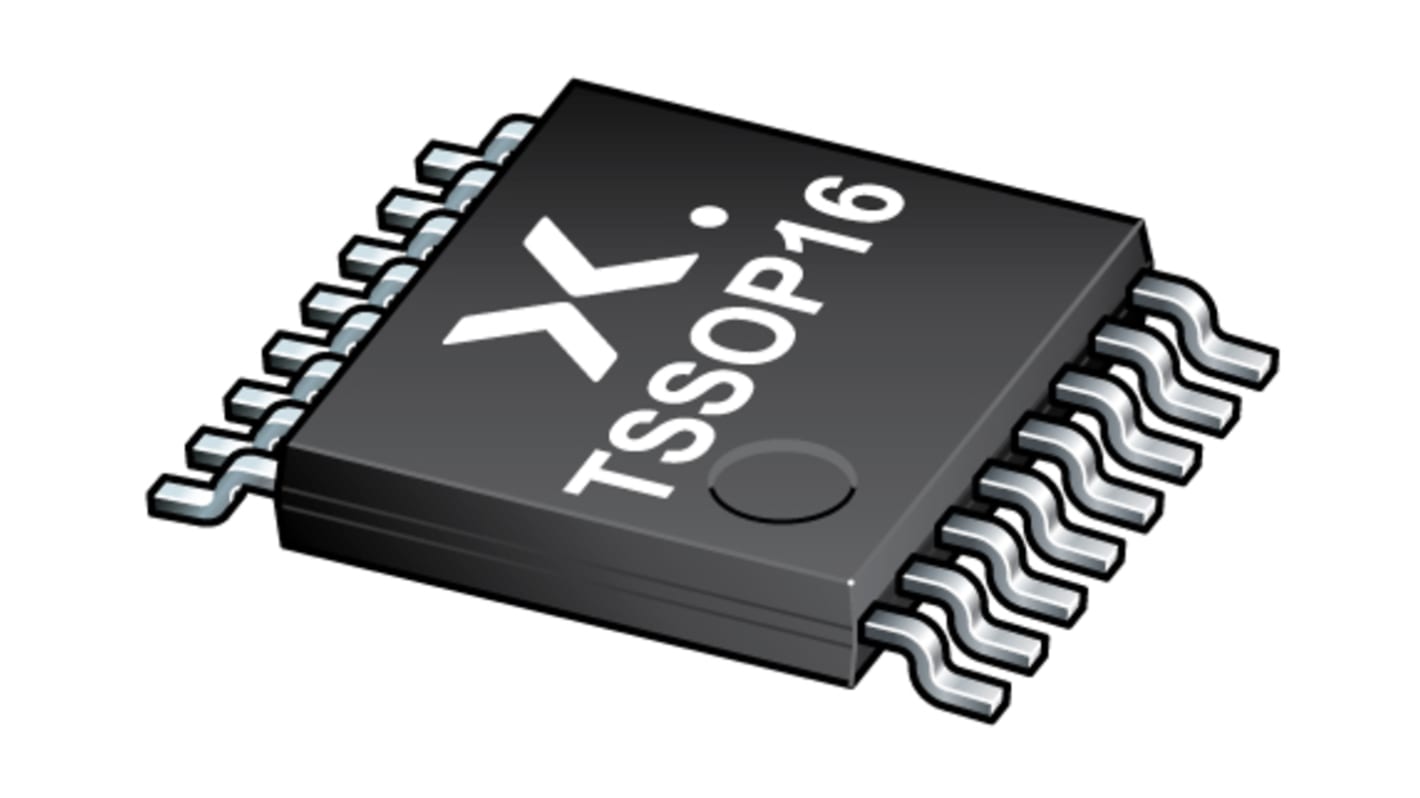

Nexperia デコーダ, 16-Pin 表面 TSSOP
- RS品番:
- 170-4872
- メーカー型番:
- 74HC238PW,118
- メーカー/ブランド名:
- Nexperia
1 リール(1リール2500個入り) 小計：*
￥85,635.00
(税抜)
￥94,197.50
(税込)
2500 個を追加で送料無料になります
一時的に在庫切れ
- 本日発注の場合は 2026年8月17日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2500 + | ￥34.254 | ￥85,635 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 170-4872
- メーカー型番:
- 74HC238PW,118
- メーカー/ブランド名:
- Nexperia
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Nexperia | |
| プロダクトタイプ | デコーダ | |
| 論理回路 | 74HC | |
| 入力数 | 6 | |
| ロジックタイプ | デマルチプレクサ, デコーダ | |
| 取付タイプ | 表面 | |
| パッケージ型式 | TSSOP | |
| 出力数 | 1 | |
| ピン数 | 16 | |
| 最小電源電圧 | 2V | |
| 最大電源電圧 | 6V | |
| 動作温度 Min | 125°C | |
| 動作温度 Max | -40°C | |
| 高さ | 2mm | |
| 規格 / 承認 | No | |
| シリーズ | 74HC | |
| 長さ | 6.4mm | |
| 幅 | 5.4 mm | |
| 自動車規格 | なし | |
| すべて選択 | ||
|---|---|---|
ブランド Nexperia | ||
プロダクトタイプ デコーダ | ||
論理回路 74HC | ||
入力数 6 | ||
ロジックタイプ デマルチプレクサ, デコーダ | ||
取付タイプ 表面 | ||
パッケージ型式 TSSOP | ||
出力数 1 | ||
ピン数 16 | ||
最小電源電圧 2V | ||
最大電源電圧 6V | ||
動作温度 Min 125°C | ||
動作温度 Max -40°C | ||
高さ 2mm | ||
規格 / 承認 No | ||
シリーズ 74HC | ||
長さ 6.4mm | ||
幅 5.4 mm | ||
自動車規格 なし | ||
- COO（原産国）:
- TH
74HC238 / 74HCT238は、3つのバイナリ加重アドレス入力(A0、A1、A2)を8つの相互排他出力(Y0～Y7)にデコードします。イネーブル入力を3個(E1、E2、E3)備えています。E1とE2がLOWかつE3がHIGHの場合を除き、各出力はLOWになります。この複数イネーブル機能を使用すれば、238 IC 4個とインバータ1個で、1 of 32 (5～32ライン)デコーダへのパラレル拡張が簡単に実現できます。「238」は、アクティブLOWイネーブル入力の片方をデータ入力に、もう片方をストローブとして使用することで、8出力のデマルチプレクサとして使用できます。
入力イネーブルが複数あり、拡張や独立制御が容易
入力ラッチ内蔵により、デコーダラインのアドレスを保存
メモリチップのセレクトデコードに最適
非同期及び同期負荷オプション
過電圧許容入力オプション
反転及び非反転出力オプション
3ステート出力
高周波
