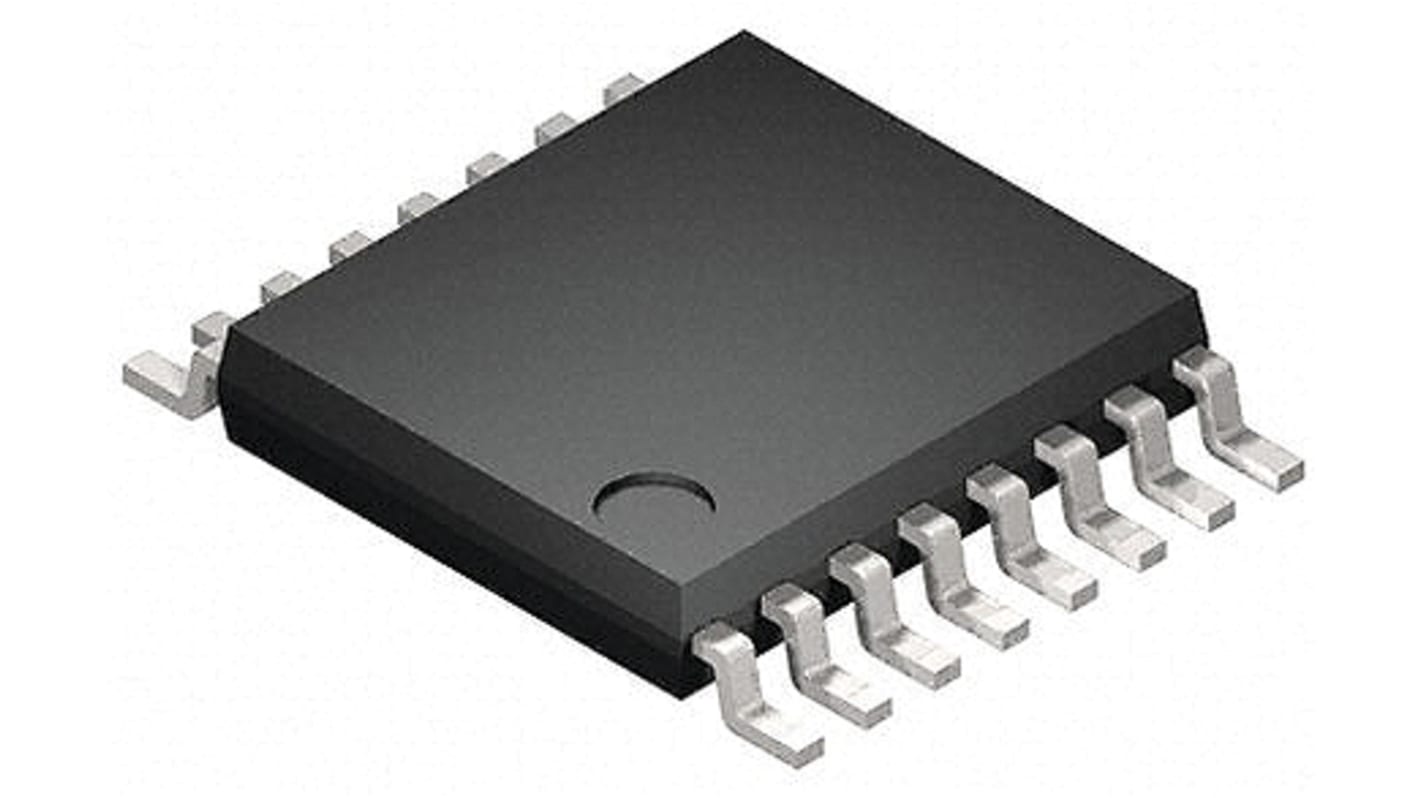

東芝電池 CMOSデジタル集積回路 74VHC139FT, 16-Pin 表面, 4 μA TSSOP
- RS品番:
- 171-3447
- メーカー型番:
- 74VHC139FT
- メーカー/ブランド名:
- Toshiba
取扱停止中
この商品はお取扱い終了致しました。
- RS品番:
- 171-3447
- メーカー型番:
- 74VHC139FT
- メーカー/ブランド名:
- Toshiba
仕様
データシート
その他
詳細情報
製品情報(複数選択可)を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Toshiba | |
| 論理回路 | 74VHC | |
| プロダクトタイプ | CMOSデジタル集積回路 | |
| ロジックタイプ | デコーダ | |
| 入力数 | 3 | |
| 標準供給電流 | 4μA | |
| 取付タイプ | 表面 | |
| パッケージ型式 | TSSOP | |
| ピン数 | 16 | |
| 出力数 | 4 | |
| 最小電源電圧 | 2V | |
| 最大電源電圧 | 5.5V | |
| 動作温度 Min | -40°C | |
| 動作温度 Max | 125°C | |
| 長さ | 5mm | |
| 幅 | 4.4 mm | |
| 規格 / 承認 | AEC-Q100 | |
| シリーズ | 74VHC | |
| 高さ | 1.2mm | |
| 自動車規格 | AEC-Q100 | |
| すべて選択 | ||
|---|---|---|
ブランド Toshiba | ||
論理回路 74VHC | ||
プロダクトタイプ CMOSデジタル集積回路 | ||
ロジックタイプ デコーダ | ||
入力数 3 | ||
標準供給電流 4μA | ||
取付タイプ 表面 | ||
パッケージ型式 TSSOP | ||
ピン数 16 | ||
出力数 4 | ||
最小電源電圧 2V | ||
最大電源電圧 5.5V | ||
動作温度 Min -40°C | ||
動作温度 Max 125°C | ||
長さ 5mm | ||
幅 4.4 mm | ||
規格 / 承認 AEC-Q100 | ||
シリーズ 74VHC | ||
高さ 1.2mm | ||
自動車規格 AEC-Q100 | ||
74VHC139FTは、シリコンゲートC2MOS技術に基づいて製造された先進の高速CMOS 2対4ラインデコーダ / デマルチプレクサです。CMOSの低消費電力を維持しながら、同等のバイポーラショットキーTTLに匹敵する高速動作を実現しています。このアクティブローイネーブル入力をゲーティングに使用したり、デマルチプレクサ用途のデータ入力として使用したりすることもできます。イネーブル入力がハイに保持されている場合、4つすべての出力が、他の入力に関係なく高ロジックレベルに固定されます。入力保護回路により、供給電圧に関わらず入力ピンに0 → 5.5 Vを印加できるようになります。この装置は、5 Vシステムと3 Vシステム、及びバッテリバックアップのような2つの電源システムのインターフェイスに使用できます。この回路は、電源電圧と入力電圧のミスマッチによる装置の損傷を防止します。
74VHC139FTは、シリコンゲートC2MOS技術に基づいて製造された先進の高速CMOS 2対4ラインデコーダ / デマルチプレクサです。CMOSの低消費電力を維持しながら、同等のバイポーラショットキーTTLに匹敵する高速動作を実現しています。このアクティブローイネーブル入力をゲーティングに使用したり、デマルチプレクサ用途のデータ入力として使用したりすることもできます。イネーブル入力がハイに保持されている場合、4つすべての出力が、他の入力に関係なく高ロジックレベルに固定されます。入力保護回路により、供給電圧に関わらず入力ピンに0 → 5.5 Vを印加できるようになります。この装置は、5 Vシステムと3 Vシステム、及びバッテリバックアップのような2つの電源システムのインターフェイスに使用できます。この回路は、電源電圧と入力電圧のミスマッチによる装置の損傷を防止します。
広い動作温度: Topr = -40 → 125 °C
高速: 伝播遅延時間 = 3.8 ns (標準) @ VCC = 5.0 V
低消費電力: ICC = 2.0 μA (最大) @ Ta = 25 °C
高ノイズ耐性: VNIH = VNIL = 28 % VCC (最小)
全入力でパワーダウン保護機能を実現
平衡伝搬遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 5.5 V
広い動作温度: Topr = -40 → 125 °C
高速: 伝播遅延時間 = 3.8 ns (標準) @ VCC = 5.0 V
低消費電力: ICC = 2.0 μA (最大) @ Ta = 25 °C
高ノイズ耐性: VNIH = VNIL = 28 % VCC (最小)
全入力でパワーダウン保護機能を実現
平衡伝搬遅延: tPLH ≈ tPHL
広い動作電圧範囲: VCC (opr) = 2.0 → 5.5 V
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
