製品情報（複数選択可）を選択して、類似製品を検索します。

すべて選択	製品情報	内容
	ブランド	WIZnet Inc
	物理ネットワークタイプ	100BaseTX, 10BaseT
	インターフェース	コントローラIC
	ネットワークインターフェイス	MII, SNI
	通信モード	フルデュプレックス, ハーフデュプレックス
	データレート	10 Mbps, 100Mbps
	ループバックモード	外部, 内部
	サポート規格	IEEE 802.3u
	実装タイプ	表面実装
	パッケージタイプ	LQFP
	ピン数	48
	オートネゴシエーション	あり
	標準動作供給電圧	3.3 V
	寸法	7 x 7 x 1.5mm
	動作温度 Min	0 °C
	動作温度 Max	+70 °C

	すべて選択
	ブランド WIZnet Inc
	物理ネットワークタイプ 100BaseTX, 10BaseT
	インターフェースコントローラIC
	ネットワークインターフェイス MII, SNI
	通信モードフルデュプレックス, ハーフデュプレックス
	データレート 10 Mbps, 100Mbps
	ループバックモード外部, 内部
	サポート規格 IEEE 802.3u
	実装タイプ表面実装
	パッケージタイプ LQFP
	ピン数 48
	オートネゴシエーションあり
	標準動作供給電圧 3.3 V
	寸法 7 x 7 x 1.5mm
	動作温度 Min 0 °C
	動作温度 Max +70 °C

内蔵イーサネットコントローラ

WIZnetの組み込み型イーサネットコントローラチップファミリーは、以下の通りです。

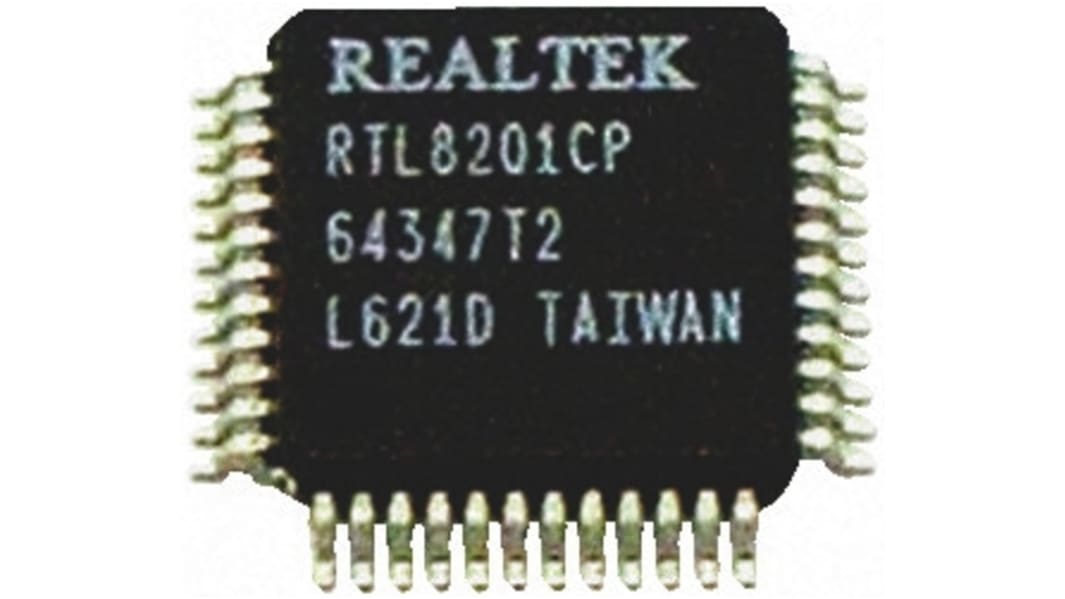

RTL8201CP-VD-LFは、MII (媒体独立インタフェース) / SNI(シリアルネットワークインターフェイス)搭載のシングルチップ/シングルポートPHYceiverで、10/100Mイーサネット物理層機能を全て実装しています。PECL インターフェイスは、外部の100BASE-FX 光ファイバトランシーバとの接続に対応しています。
W3100A-LFは、TCP、UDP、IP、ARP、ICMP、MACインターネットプロトコルをサポートするフルハードワイヤード TCP/IP スタックです。MCUに応じた驚異的なプロトコル処理速度を実現しています。8051(最大1Mbps)、AVR(最大8Mbps)、ARM7(最大21Mbps)。
W3150A+は、ADSL接続(PPPoE経由)とTCP/UDP/IP/ARP/ICMP/IGMP/PPPoE/MACプロトコルをサポートしているフルハードワイヤードTCP/IPスタックです。高スループットを実現しています。8051(最大1Mbps)、AVR(最大8Mbps)、ARM7(最大21Mbps)、10/100 Base-T Ethernet(自動検出)に対応しています。
W5100は、TCP/UDP/ICMP/IPv4 ARP/IGMP/PPPoEプロトコルをサポートするフルハードワイヤードTCP/IPスタックです。110BaseT/100BaseTX Ethernet MAC/PHY組み込み対応、ADSL接続(PAP/CHAP認証モード付きPPPoEプロトコル)などの機能があります。
W5300は、インターネット組み込みアプリケーション向けに設計されています。完全なハードウェアロジックは、10/100イーサネットコントローラ、MAC、TCP/IP通信プロトコル（TCP、UDP、IPv4、ICMP、IGMP、ARP、PPPoEなど）を統合しています。データ通信メモリは、128 KB に拡張され、 16ビットバスインターフェースをサポートしています。

WIZnet Inc イーサネットコントローラ, 10Mbps, MII, SNI, LQFP - 48 ピン, 100BaseTX, 10BaseT, 3.3 V
