- RS品番:
- 177-9666
- メーカー型番:
- SST39SF020A-55-4C-NHE
- メーカー/ブランド名:
- Microchip
取扱終了
- RS品番:
- 177-9666
- メーカー型番:
- SST39SF020A-55-4C-NHE
- メーカー/ブランド名:
- Microchip
データシート
その他
詳細情報

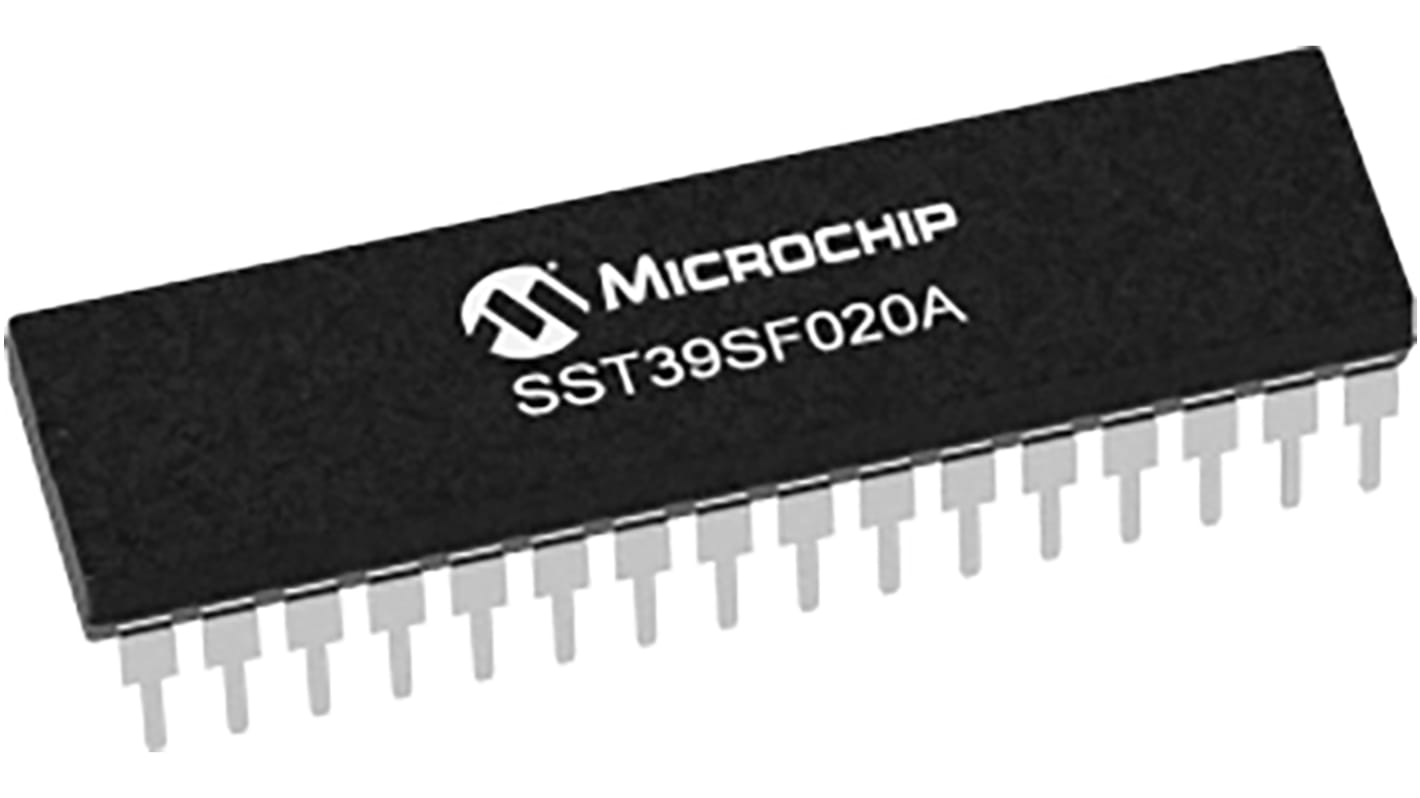

SST39SF020Aは、SST独自の高性能CMOS SuperFlashテクノロジーで製造されたCMOS多目的フラッシュ(MPF)です。スプリットゲートセル設計と酸化膜トンネルインジェクタで、代替アプローチと比較し、より優れた信頼性と製造性を実現します。SST39SF020Aは、4.5 → 5.5 Vの電源で書き込み(プログラム又は消去)を行います。
シングル4.5 → 5.5 V読み取り及び書き込み操作
優れた信頼性: 耐久性: 100,000サイクル(標準)、100年を超えるデータ保持
低消費電力(14 Mhzでの標準値): アクティブ電流: 10 mA (標準値)、スタンバイ電流: 30 μA (標準値)
セクタ消去機能: 均一な4 KBセクタ
高速の読み取りアクセス時間: 55 → 70 ns
ラッチ付きアドレス及びデータ
自動書き込み時間: 内部VPP生成
End-of-Write検出: トグルビット: データ#ポーリング
優れた信頼性: 耐久性: 100,000サイクル(標準)、100年を超えるデータ保持
低消費電力(14 Mhzでの標準値): アクティブ電流: 10 mA (標準値)、スタンバイ電流: 30 μA (標準値)
セクタ消去機能: 均一な4 KBセクタ
高速の読み取りアクセス時間: 55 → 70 ns
ラッチ付きアドレス及びデータ
自動書き込み時間: 内部VPP生成
End-of-Write検出: トグルビット: データ#ポーリング
仕様
特性 | |
---|---|
メモリサイズ | 2Mbit |
インターフェースタイプ | パラレル |
パッケージタイプ | PLCC |
ピン数 | 32 |
構成 | 256K x 8 |
実装タイプ | 表面実装 |
セルタイプ | スプリットゲート |
動作供給電圧 Min | 4.5 V |
動作供給電圧 Max | 5.5 V |
寸法 | 11.5 x 14 x 3.37mm |
動作温度 Min | 0 °C |
ワード数 | 256K |
最大ランダムアクセス時間 | 55ns |
動作温度 Max | +70 °C |
1ワード当たりのビット数 | 8bit |
