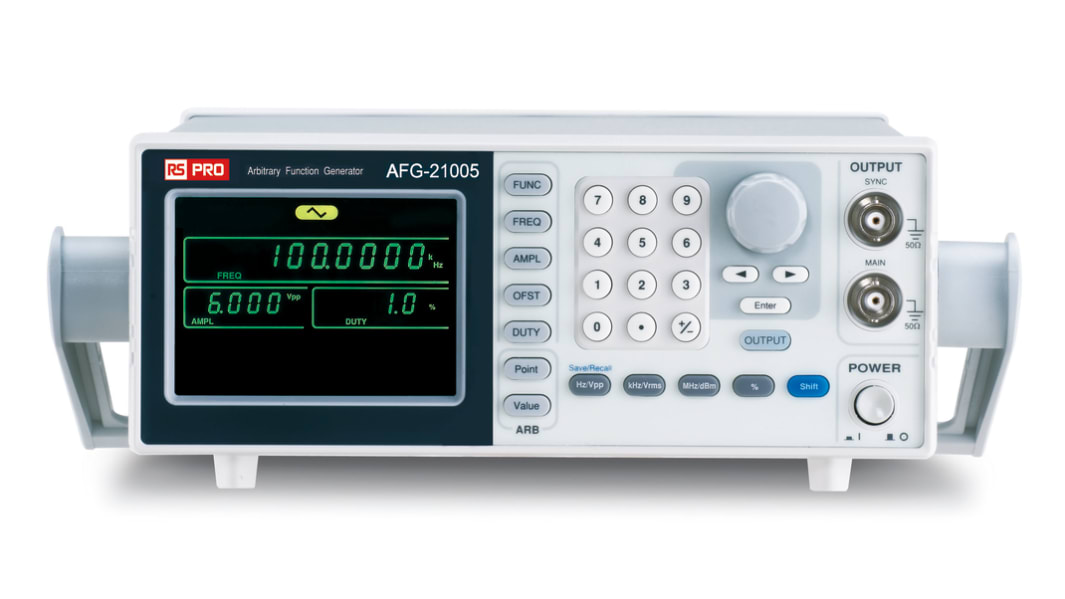

RS PROAFG21005 ファンクションジェネレータ／任意波形発生器, 0.1 Hz →5 MHz, USB
- RS品番:
- 123-3529
- Distrelec 品番:
- 304-20-966
- メーカー/ブランド名:
- RS PRO
1個小計：*
￥50,400.00
(税抜)
￥55,440.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 4 は国内在庫あり
- 62 は海外在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥50,400 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 123-3529
- Distrelec 品番:
- 304-20-966
- メーカー/ブランド名:
- RS PRO
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | RS PRO | |
| 最大周波数範囲（正弦波） | 5MHz | |
| 最大周波数範囲（矩形波、パルス波および任意波形） | 5MHz | |
| 出力インピーダンス | >300 (Output Disabled) kΩ, 50 (Fixed) Ω | |
| 最小周波数範囲（正弦波） | 0.1Hz | |
| 変数スイープ | あり | |
| 最小周波数範囲（矩形波、パルス波および任意波形） | 0.1 Hz | |
| FM変調 | なし | |
| タイムベース精度 | ±20ppm | |
| デジタル周波数 | あり | |
| 最大周波数範囲（三角波/ SAW波） | 1MHz | |
| 最小周波数範囲（三角波/ SAW波） | 0.1Hz | |
| 高さ | 107mm | |
| プラグタイプ | 英国 | |
| 寸法 | 266 x 293 x 107mm | |
| モデル番号 | AFG21005 | |
| 出力振幅 | 1 mV Pk-Pk → 10 V Pk-Pk, 2 mV Pk-Pk → 20 V Pk-Pk (Open Circuit) | |
| 長さ | 266mm | |
| 動作温度 Max | +40°C | |
| 内部リニアおよびログスイープ | あり | |
| 内部および外部振幅変調 | なし | |
| 入力インピーダンス | 1 kΩ | |
| インターフェースタイプ | USB | |
| 動作温度 Min | 0°C | |
| 周波数範囲（矩形波、パルス波および任意波形） | 0.1 Hz →5 MHz | |
| デジタル振幅、オフセット | あり | |
| 幅 | 293mm | |
| 重量 | 2.5kg | |
| すべて選択 | ||
|---|---|---|
ブランド RS PRO | ||
最大周波数範囲（正弦波） 5MHz | ||
最大周波数範囲（矩形波、パルス波および任意波形） 5MHz | ||
出力インピーダンス >300 (Output Disabled) kΩ, 50 (Fixed) Ω | ||
最小周波数範囲（正弦波） 0.1Hz | ||
変数スイープ あり | ||
最小周波数範囲（矩形波、パルス波および任意波形） 0.1 Hz | ||
FM変調 なし | ||
タイムベース精度 ±20ppm | ||
デジタル周波数 あり | ||
最大周波数範囲（三角波/ SAW波） 1MHz | ||
最小周波数範囲（三角波/ SAW波） 0.1Hz | ||
高さ 107mm | ||
プラグタイプ 英国 | ||
寸法 266 x 293 x 107mm | ||
モデル番号 AFG21005 | ||
出力振幅 1 mV Pk-Pk → 10 V Pk-Pk, 2 mV Pk-Pk → 20 V Pk-Pk (Open Circuit) | ||
長さ 266mm | ||
動作温度 Max +40°C | ||
内部リニアおよびログスイープ あり | ||
内部および外部振幅変調 なし | ||
入力インピーダンス 1 kΩ | ||
インターフェースタイプ USB | ||
動作温度 Min 0°C | ||
周波数範囲（矩形波、パルス波および任意波形） 0.1 Hz →5 MHz | ||
デジタル振幅、オフセット あり | ||
幅 293mm | ||
重量 2.5kg | ||
- COO（原産国）:
- CN
RS Pro AFG-21000 / AFG-21100シリーズ任意関数発生器
RS Pro AFG-21000 / AFG-21100 AFGは、ダイレクトデジタル合成(DDS)を使用し、独自のメモリアクセスとクロッキング機構を介して、正確な周波数で信号を生成します。 正弦波形、矩形波形(パルス)、のこぎり波形(三角波形)、ノイズ波形、任意波形の出力に対応した正確かつ十分な信号源を提供します。 AFG-21000 / AFG-21100シリーズの20 MSa/sのサンプリングレート、10ビットの垂直分解能、4 kのポイントメモリにより、必要に応じて特定の波形を柔軟に出力できます。 また、正弦波形、矩形波形、三角波形の0.1 Hzの分解能と、正弦波形(パルス)のデューティサイクルを1 % → 99 %の範囲で調整できることにより、さまざまな用途でこれらの機器を使用することができます。 AFG-2000 / AFG-2100モデルの違いは周波数帯で、AFG-2100 モデルはAM / FM / FSK変調、スイープ及び周波数カウンタなどの追加機能を備えています。
特長と利点:
正弦波形、矩形波形、三角波形、ノイズ波形、任意波形
正弦波形、矩形波形、三角波形は0.1 Hzの分解能
20 MSa/sのサンプリングレート、10ビットの垂直分解能、4 kのポイントメモリ
正弦波形の場合は1 % → 99 %の範囲でデューティサイクルを調整可能
数字キーパッド入力及びノブ選択による波形パラメータの設定
振幅、DCオフセット、その他の主要な設定情報を3.5インチLCD画面に同時に表示
リモートコントロール及び波形編集用のUSBデバイスインターフェイス
任意波形編集用のPCソフトウェア
AM/FM/FSK変調、スイープ / 周波数カウンタ(AFG-21100モデルのみ)
正弦波形、矩形波形、三角波形は0.1 Hzの分解能
20 MSa/sのサンプリングレート、10ビットの垂直分解能、4 kのポイントメモリ
正弦波形の場合は1 % → 99 %の範囲でデューティサイクルを調整可能
数字キーパッド入力及びノブ選択による波形パラメータの設定
振幅、DCオフセット、その他の主要な設定情報を3.5インチLCD画面に同時に表示
リモートコントロール及び波形編集用のUSBデバイスインターフェイス
任意波形編集用のPCソフトウェア
AM/FM/FSK変調、スイープ / 周波数カウンタ(AFG-21100モデルのみ)
用途
教育分野
基本産業
基本産業
付属品
電源コード、テストリード、クイックスタートガイド、ユーザーマニュアルCD
RS PRO AFG-21005 5 MHz 任意関数発生器
RS PROの高品質な関数発生器シリーズをご紹介します。業務用AFG-21000 / 21100シリーズは、正弦波、ランプ、矩形波、ノイズ、20MSa/sの任意波形など、幅広い出力に対応できるDDS（ダイレクトデジタルシンセシス）信号発生器です。このRS PRO製関数発生器は、明瞭で見やすい3.5インチの液晶画面を備えており、重要な場面で信頼性の高い正確な結果を提供します。この使いやすい装置は、高分解能で調整可能なデューティサイクルを実現しており、汎用性が高く、高精度で手頃な価格の信号源を提供することで、幅広い用途に適しています。
特長:
この高品質な RS Pro 任意波形ファンクションジェネレータは、使いやすく汎用性が高い装置で、さまざまな用途に使用できます
0.1 Hz → 5 / 12 / 25 MHz の 3 つの周波数帯域を提供しています。分解能は 0.11 Hz で、正弦波、矩形波、ランプ波、ノイズ、任意波形出力を備えています
3.5 インチの大型 LCD 画面で、簡単に結果を表示したり、デジタル波形パラメータを明瞭に表示したりできます
LCD ディスプレイには、振幅、 DC オフセットなどのキー設定情報を同時に表示できます
このデバイスシリーズは、任意波形に対して 20 MSa/s のサンプリングレート、 10 ビット垂直分解能、及び 4k ポイントメモリを備えています
矩形波形の場合は1 → 99 %の範囲でデューティサイクルを調整可能
波形パラメータ設定は、数値キーパッドと内蔵トリガ選択機能を使用して入力できます
AM / FM / FSK 変調、スイープ、及び周波数カウンタ機能（ AFG-21105/21112/21125 のみ）
このジェネレータには、リモート制御及び波形編集用の USB デバイスインターフェースがあり、追加機能が得られます
無料の任意波形編集ソフトウェアをダウンロード可能（ .zip ファイルのダウンロードについては、技術リファレンスを参照）
0.1 Hz → 5 / 12 / 25 MHz の 3 つの周波数帯域を提供しています。分解能は 0.11 Hz で、正弦波、矩形波、ランプ波、ノイズ、任意波形出力を備えています
3.5 インチの大型 LCD 画面で、簡単に結果を表示したり、デジタル波形パラメータを明瞭に表示したりできます
LCD ディスプレイには、振幅、 DC オフセットなどのキー設定情報を同時に表示できます
このデバイスシリーズは、任意波形に対して 20 MSa/s のサンプリングレート、 10 ビット垂直分解能、及び 4k ポイントメモリを備えています
矩形波形の場合は1 → 99 %の範囲でデューティサイクルを調整可能
波形パラメータ設定は、数値キーパッドと内蔵トリガ選択機能を使用して入力できます
AM / FM / FSK 変調、スイープ、及び周波数カウンタ機能（ AFG-21105/21112/21125 のみ）
このジェネレータには、リモート制御及び波形編集用の USB デバイスインターフェースがあり、追加機能が得られます
無料の任意波形編集ソフトウェアをダウンロード可能（ .zip ファイルのダウンロードについては、技術リファレンスを参照）
用途:
関数発生器とカウンタは、さまざまな周波数でさまざまな種類の電気波形を生成するために使用される計測器の一種です。シングルチャンネルとデュアルチャンネルがあり、 LAN 、 Bluetooth 、 USB など、さまざまなインターフェースタイプを備えています。関数発生器とカウンタは、次のような分野で信号発生器として一般的に使用されています。
オーディオ製品の周波数特性測定
電子製品テスト用のトリガ又は同期信号としてのパルス信号
パルスノイズシミュレーション
電子機器の基準クロック信号
振動信号シミュレーション
通信システム教育ラボ向けノイズシミュレーション
次のような分野でよく使用されています。
電子テスト機能を内蔵
教育機関
組み込みシステム
デジタル回路
アナログ信号処理
研究所
オーディオ製品の周波数特性測定
電子製品テスト用のトリガ又は同期信号としてのパルス信号
パルスノイズシミュレーション
電子機器の基準クロック信号
振動信号シミュレーション
通信システム教育ラボ向けノイズシミュレーション
次のような分野でよく使用されています。
電子テスト機能を内蔵
教育機関
組み込みシステム
デジタル回路
アナログ信号処理
研究所
どのような波形を生成できますか？
このRS PRO製関数発生器は、正弦波、矩形波、ランプ、ノイズ波形、任意波形など、様々な種類の周波数を生成できます。
関数発生器には何が付属していますか？
AFG-21000 シリーズには、電源コード、テストリード、取扱説明書が付属しています
AFG-21100 シリーズには、電源コード、テストリード x 2 、取扱説明書が付属しています
AFG-21100 シリーズには、電源コード、テストリード x 2 、取扱説明書が付属しています
RS PROとは ？
RS PROは当社独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ており、すべての RS Pro 製品は厳しい業界標準に対して厳しくテストされています
RS Pro の優れた品質が自信を持ってお届けできるの
