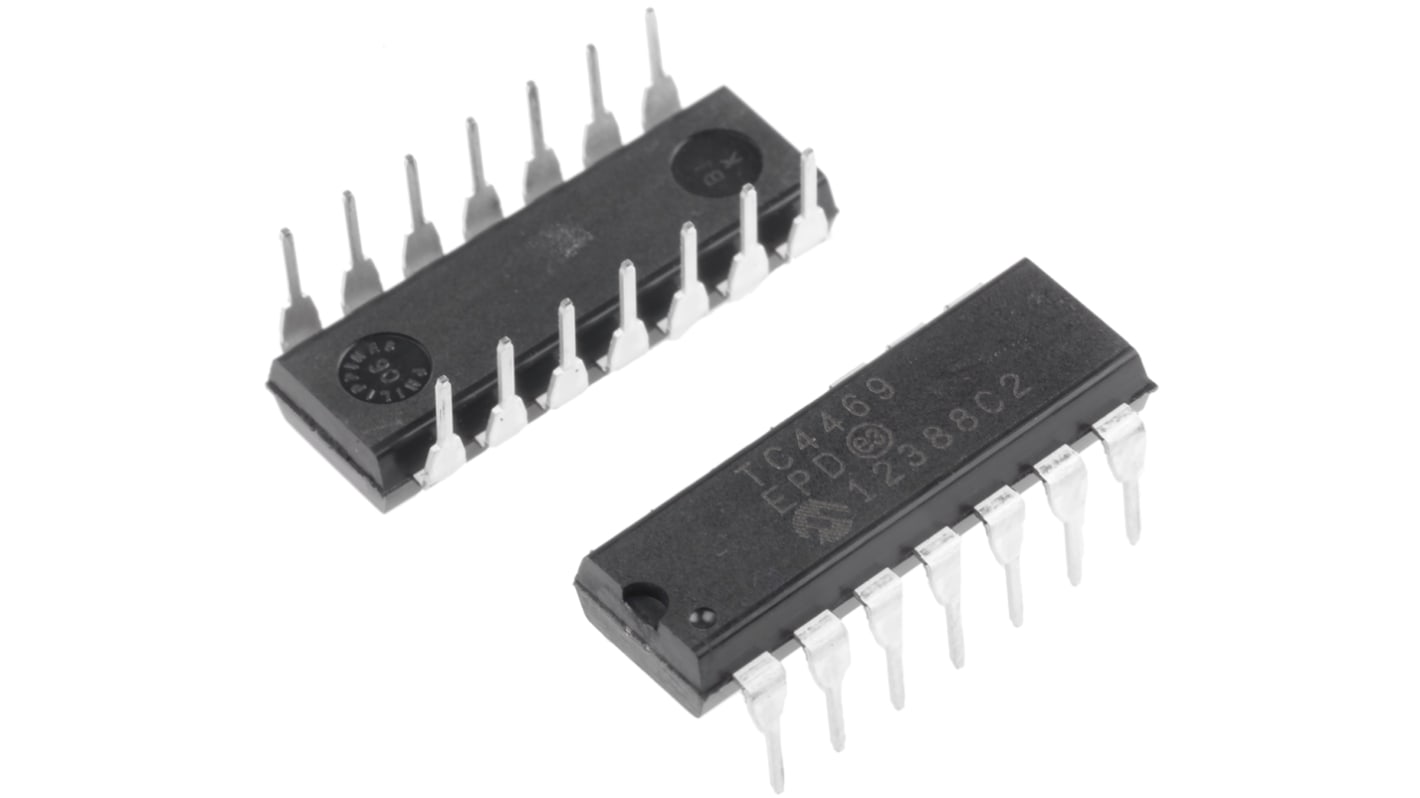

Microchip MOSFETゲートドライバ 1.2 A PDIP 4 14-Pin ローサイド 反転, 非反転 スルーホール
- RS品番:
- 774-7686
- メーカー型番:
- TC4469EPD
- メーカー/ブランド名:
- Microchip
3 海外在庫あり - 通常4営業日でお届け
単価： 購入単位は3個
￥892.00
(税抜)
￥981.20
(税込)
| 個 | 単価 | 購入単位毎合計* |
| 3 - 3 | ￥892.00 | ￥2,676.00 |
| 6 + | ￥865.667 | ￥2,597.001 |
| * 購入単位ごとの価格 | ||
- RS品番:
- 774-7686
- メーカー型番:
- TC4469EPD
- メーカー/ブランド名:
- Microchip
その他
詳細情報
TC4467 / 4468 / 4469 MOSFETドライバ
Microchip TC4467、TC4468、TC4469は、4出力ローサイドMOSFETドライバのシリーズです。 これらのMOSFETドライバでは、各出力用の2つの入力をロジックゲートとして設定しています。
特長
動作範囲: 4.5 → 18 V
対称立ち上がり及び立下り: 25 ns
短い等価遅延時間: 75 ns
ラッチ防止 - 500 mAの誘導性キックバックに耐える
出力あたり2つの入力ロジックゲート - TC4467用のNAND、TC4468用のAND、TC4469用のAND/INV
すべてのピンに2 kV ESD保護
対称立ち上がり及び立下り: 25 ns
短い等価遅延時間: 75 ns
ラッチ防止 - 500 mAの誘導性キックバックに耐える
出力あたり2つの入力ロジックゲート - TC4467用のNAND、TC4468用のAND、TC4469用のAND/INV
すべてのピンに2 kV ESD保護
受注確定後にお客様専用製品として商品化されるため、発注後のキャンセル・返品はお受けできません。
MOSFET / IGBTドライバ、Microchip
仕様
特性 | |
|---|---|
| ロジックタイプ | CMOS, TTL |
| 出力電流 | 1.2 A |
| 供給電圧 | 18V |
| ピン数 | 14 |
| パッケージタイプ | PDIP |
| 出力数 | 4 |
| トポロジー | ローサイド |
| ドライバ数 | 4 |
| ブリッジタイプ | フルブリッジ |
| 極性 | 反転, 非反転 |
| 実装タイプ | スルーホール |
