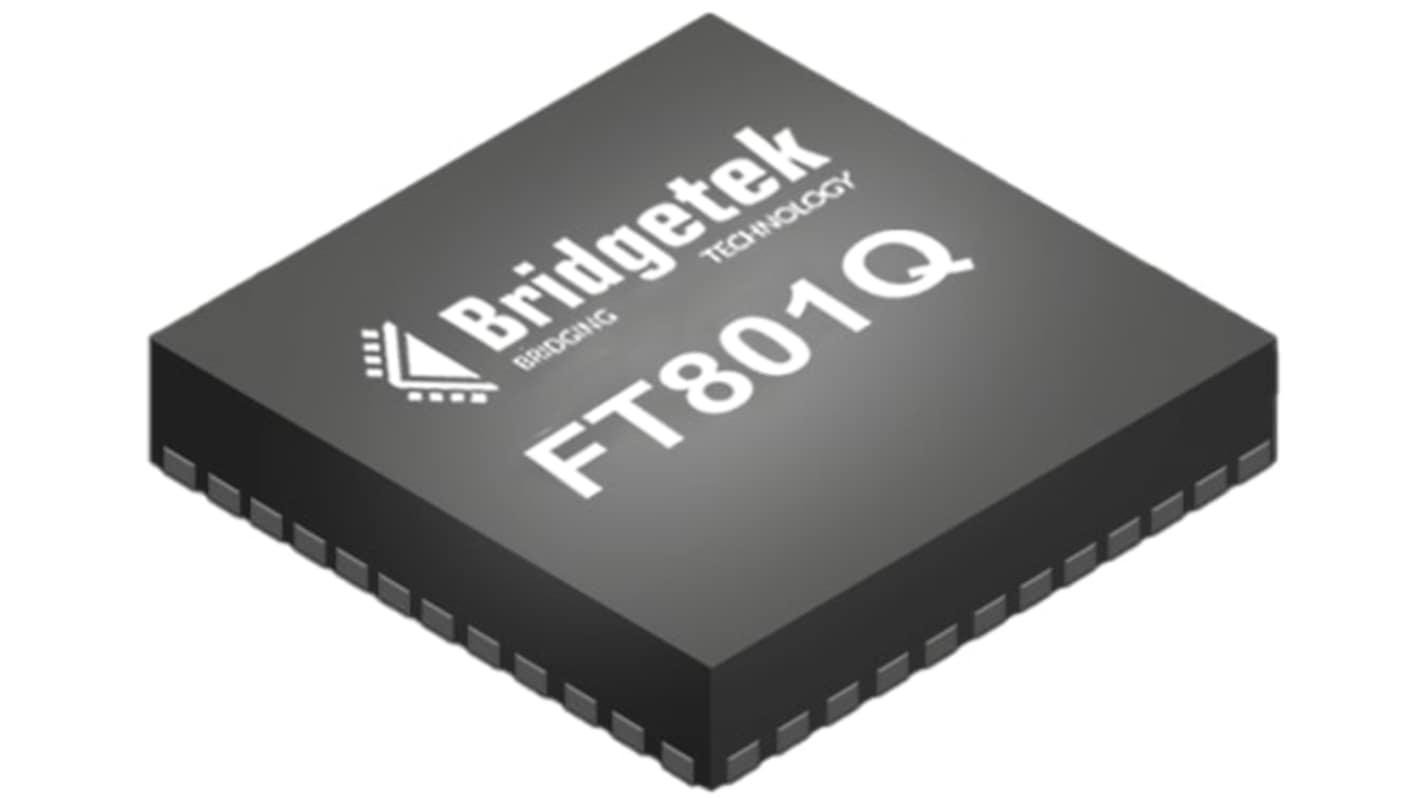

FTDI Chip FT801Q-R グラフィックコントローラ

FTDIのFT801は、高品質のヒューマンマシンインターフェイス(HMI)を提供する、組み込み用途向けのLCDグラフィックコントローラです。 このウィジェット対応の組み込みビデオエンジン(EVE)は、システムのMPUの負荷を軽減し、様々なグラフィック機能を提供します。 グラフィックコントローラ、オーディオ処理、静電容量型タッチコントローラなどの機能が含まれ、WQVGA (480 x 272)及びQVGA (320 x 240)ディスプレイによってサポートされます。 FT801では、6ビット(RGB-6,6,6)用のピンで8ビットの色を計算し、ハーフトーン表示を向上させています。

最大5タッチの検出が可能な静電容量型タッチスクリーンをサポート
拡張されたスケッチ処理
プログラム可能な割り込みコントローラがホストMPU / MCUに割り込みを発生
PLL付き12 MHz内蔵水晶発振器が48 MHz又は36 MHzのシステムクロックを提供
内部又は外部クロックソース用のクロック切り替えコマンド。 精度を高めるために、外部の12 MHz水晶又はクロック入力を使用可能
LCDパネルに表示可能な制御出力
携帯用途向けの低消費電力: アクティブ時24 mA (標準)、スリープ時250 uA (標準)
フレームバッファ用RAM不要
高度なオブジェクト指向アーキテクチャにより、I2C及びSPIインターフェイスを使って低コストのMPU / MCUをシステムホストとして使用可能
パワーモード制御により、チップをパワーダウン / スリープ / スタンドバイ状態に設定可能
1.8 → 3.3 VのホストインターフェイスI/O電圧に対応
ホストMPU / MCUへの、SPI (最大30 MHz)又はI²C (最大3.4 MHz)による標準シリアルインターフェイス
内部電圧レギュレータがデジタルコアに1.2 Vの電圧を供給
-40 → 85 °Cの広い動作温度範囲
小型の鉛フリーVQFN-48パッケージ(7 x 7 x 0.9 mm)、RoHS対応
