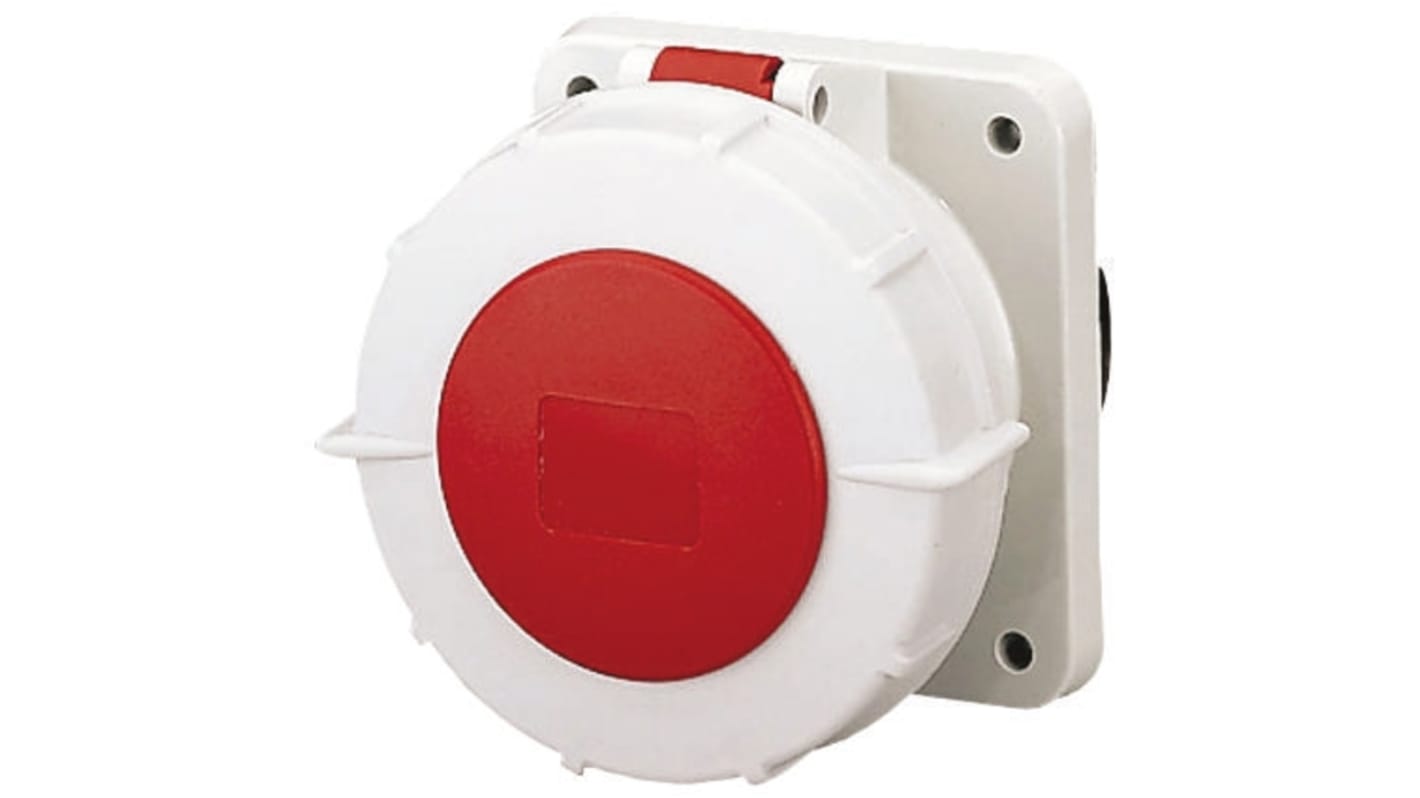

MENNEKES 電源コネクタ (産業用コネクタ ), TorsionSpringCONTACTシリーズ, パネルマウント, ソケット, 赤
RS品番:
847-253
メーカー型番:
1461
メーカー/ブランド名:
MENNEKES
産業用電源コネクタ の一覧へ
単価: 購入単位は 個
¥100,830.00
(税抜)
¥110,913.00
(税込)
Add to Basket
個
数量を選択または入力
注文書へ追加
6 海外在庫あり - 通常4営業日でお届け*
* 配送日は、ご希望の数量とお届け先により変わる場合があります。
在庫数の確認はこちら
個
単価
1 +
¥100,830.00
部品表に保存
RS品番:
847-253
メーカー型番:
1461
メーカー/ブランド名:
MENNEKES
データシート
その他
詳細情報
仕様
Datasheet
X-CONTACT Brochure
Product Change Notification
RoHSステータス: 適合
COO(原産国):
DE
パネルソケット - 大型フランジ
バネ式保護カバー、コネクタ保持具付き
X-CONTACT ( X コンタクト)
まったく新しい製造プロセスのため、 X-CONTACT ® スリーブは、素材の特性のみに基づいて弾力性のある特性を取得しています。追加のスプリングエレメントを使用する必要はありません。X-CONTACT ® スリーブの形状により、特に安全なコンタクト閉鎖を実現できます。
X-CONTACT ® の特殊設計により、挿抜にかかる労力を最大 50 % 削減できます。特に高電流で作業プロセスを簡素化し、安全性を向上させる利点があります。Mennekes ® XCONTACT
しかし、 X-CONTACT ® は電流が 63 A 又は 125 A であっても、このような利点を実現するにはどうすればよいでしょうか?X-CONTACT ® スリーブの開口部を一目で確認すると、インテリジェントな機能原理がわかります。内壁にある X 字型のスロットと溝により、革新的、シンプル、 Durable 、 safe という 4 つの新しい設計の利点があります。私達はそれを X の主義と呼ぶ
Mennekesパネルソケット
英国及び欧州の規格の最新の要件に準拠したプラグ、ソケット、機器差込口、インターロックソケットです。 絶縁物の外部ケーシングと内装はともにAmaplast (ポリカーボネート)製であり、-25~+55 °C (気温)の範囲で優れたメカニカル性能を発揮します。 この材質は電気絶縁特性が良好で、ほとんどの工業環境条件に適合します。
コンタクトチューブとピンは黄銅製です。 誤接続を防止するため、アースのコンタクトは電圧ごとに、ソケットコンセントのセーフティキー極とは異なる位置にあります。 すべてのタイプは電圧で色分けされ、50 / 60 Hzでの動作に適合しています。
VDE対応でテストされた
タイプの製品です。
貫通パネル取り付けソケットに付いているバネ式リターンカバーでかん合プラグがラッチされ、確実に接続されます。
主な特長:
完全に被覆された端子
リブ付きフランジによる強度向上
シーリングガスケットが付属
特性
定格電流
125A
プラグ/ソケット
ソケット
ポール形式
3P + N + E
定格電圧
400 V
実装タイプ
パネルマウント
オス/メス
メス
接続方向
ストレート
結線方法
ねじ端子
シリーズ
TorsionSpringCONTACT
IP保護等級
IP67
色
赤
ケーブルCSA
25 → 70mm²
動作温度 Min
-25
動作温度 Max
+40°C
低電圧
なし
