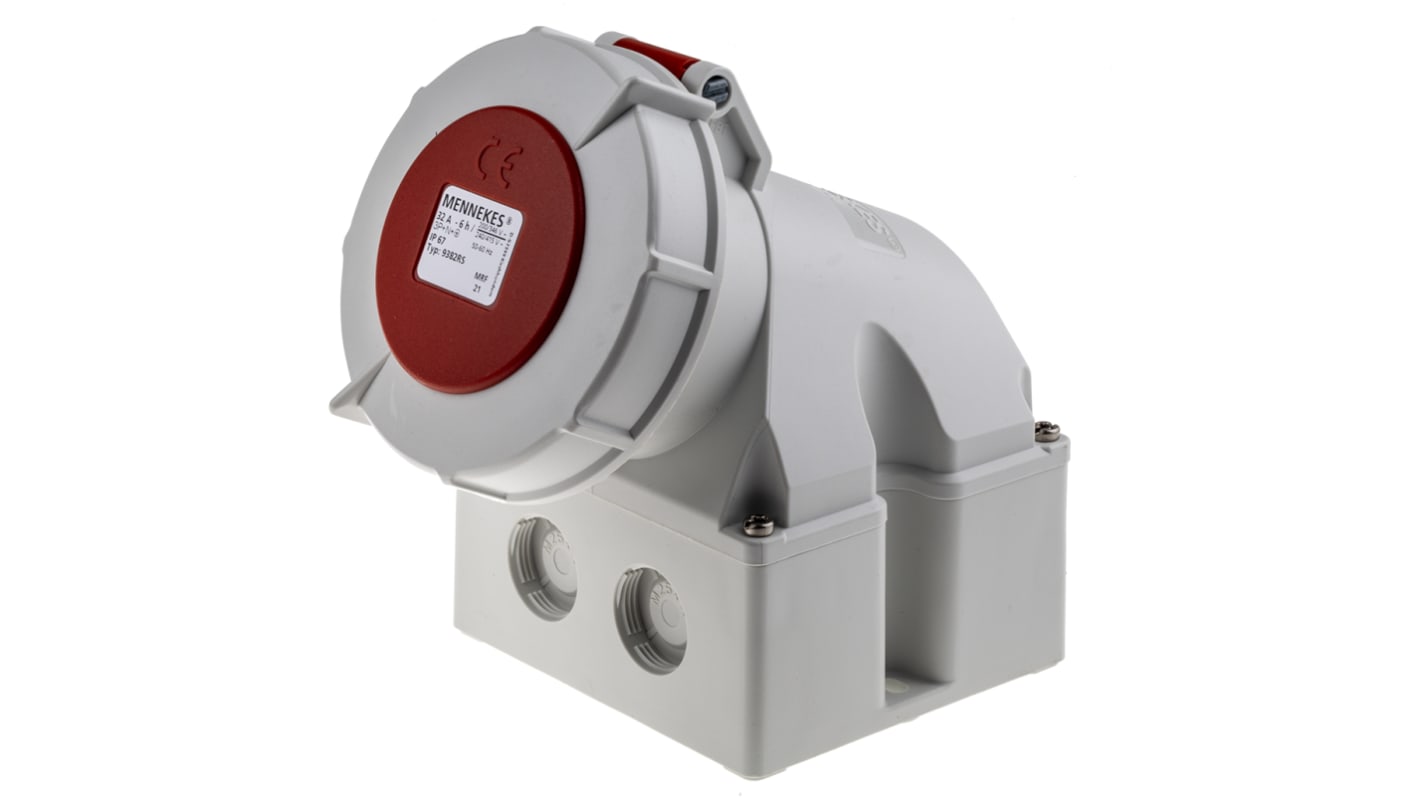

MENNEKES 電源コネクタ (産業用コネクタ ), ウォールマウント, ソケット, 赤

  • RS品番 111-5541
  • メーカー型番 9382RS
  • メーカー/ブランド名 MENNEKES
データシート
その他
RoHSステータス: 適合
COO(原産国): DE
詳細情報

Mennekes IP67 16 A / 32 A壁面取り付け型レセプタクル

Mennekesの壁面取り付けIP67防水CEEレセプタクルシリーズは、堅牢で信頼性が高く、シンプルなねじ端子による簡単な接続が可能です。これらの防水産業用コネクタは強化Amaplastハウジングを備え、上部にケーブルエントリが1つ、下部にブラインドケーブルエントリノックアウトが2つあり、簡単に設置できます。開閉の簡単なスプリング式のふたは、電源コネクタを使用していないときに、異物や水の侵入を防ぎます。内ぶたのゴム製シールと、確実なバヨネットロックリングシステムにより、防水シールを実現しています。専門設計のMennekes IP67 BS-4343壁面取り付けレセプタクルは、非常に過酷な環境で卓越した性能を発揮します。


Amaplastとは?

Amaplastは、優れた特性を備え、丈夫で高品質の産業用熱可塑性材料です。非常に耐久性が高くなっています。次のような特長を備えています。

• 耐アブレシブ性
• 自消性
• 耐熱性
• 耐寒性
• 耐摩耗性
• 優れた電気絶縁性


環境保護 - IP等級

Mennekes CEE産業用IP67コネクタは、BS EN 60529に準拠して設計されています。IP等級は2桁の数字です。最初の数字は固体、次の数字は液体からの保護を意味します。数字が大きくなるほど、保護性能も高くなります。詳細については、技術データシートを参照してください。


識別カラー

CEEコネクタには、BS EN60309-2 / BS4343及びIEC309に準拠する業界標準の識別カラーが使用されています。各色はコネクタの定格電圧を表しています。

• 紫: 20 → 25 V
• 白: 40 → 50 V
• 黄: 100 → 130 V
• 青: 200 → 250 V
• 赤: 380 → 480 V
• 黒: 500 → 1000 V


特長と利点

• シンプルなねじ接続端子
• 2つの外部壁面固定ポイント
• エンクロージャベースを180 °回転させて簡単に設置可能
• 3つのケーブルエントリ。エンクロージャの上部に1つ、必要に応じてパンチアウトできるブラインドエントリが下部に2つ
• 耐薬品性 / 耐蒸気性
• 機械的及び熱的応力に対する優れた耐性
• 制御監視、信号出力、電気式インターロックをサポートする補助スイッチを取り付けるオプション
• 高湿度、塩気、酸性空気のある環境で卓越した性能を発揮


用途

• 設備の洗浄が不可欠なため接続の保護が必要な食品加工工場その他の工場
• 接続が高温及び湿気にさらされる醸造所
• 大量の液体にさらされる搾乳所
• レセプタクルが泥、液体、汚れと接触する農場
• 接続が屋外の風雨や湿気にさらされる園芸用品店
• キャンプ場の電源設備
• 重工業: 発電所、接続が空中のほこりや金属粒子にさらされる鋳造工場


Q&A

Q: Mennekes IP67壁面取り付け型レセプタクルの接続は簡単ですか?
A: はい、この強化エンクロージャのベースの両側には、外部固定用5.3 mmスロットが2つあります。
Q: アクセサリやかん合するプラグはありますか?
コネクタ111-5534: プラグ492-5824及び235-9966とかん合
コネクタ111-5535: プラグ492-5846及び236-0180とかん合
コネクタ111-5536: プラグ492-5852及び236-0118とかん合
コネクタ111-5537: プラグ492-5969及び236-0045とかん合
コネクタ111-5539: プラグ492-5953及び236-0168とかん合
コネクタ111-5540: プラグ492-5975及び236-0095とかん合
コネクタ111-5541: プラグ492-5981及び236-0023とかん合

仕様
特性
定格電流 32A
プラグ/ソケット ソケット
ポール形式 3PN+E
定格電圧 415 V
取り付けタイプ ウォールマウント
IP保護等級 IP67
オス/メス メス
ボディ向き ストレート
端子方法 スクリュー
ケーブルCSA 2.5 6mm²
動作温度 Min -25°C
動作温度 Max +40°C
40 海外在庫あり - 通常4営業日でお届け
単価: 購入単位は1個
8,039.00
(税抜)
8,842.90
(税込)
単価
1 - 9
¥8,039.00
10 +
¥7,637.00
