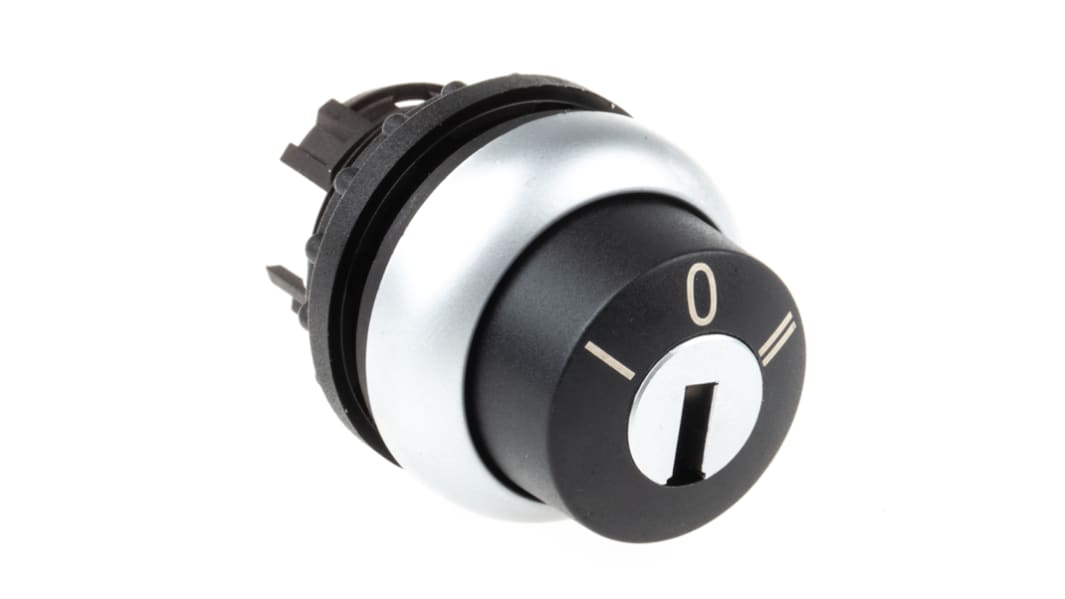

Eaton Moellerシリーズ 3ポジション キースイッチヘッド ラッチ Eaton
- RS品番:
- 399-3286
- メーカー型番:
- 78635857 M22-WRS3+M22-A
- メーカー/ブランド名:
- Eaton
キースイッチヘッド の一覧へ
- RS品番:
- 399-3286
- メーカー型番:
- 78635857 M22-WRS3+M22-A
- メーカー/ブランド名:
- Eaton
- COO(原産国):
- DE
その他
- COO(原産国):
- DE
詳細情報
Eaton セレクタスイッチヘッド - M22 シリーズです
Eaton の M22 シリーズのセレクタスイッチヘッド(ロータリセレクタスイッチ又は機能セレクタスイッチと呼ばれることもあります)は、個々のコンポーネントを購入するプロセスを簡素化するように設計されています。このスイッチアクチュエータでは、モメンタリ / ラッチング / 保持スイッチングが 2 → 4 ポジションのオプションを用意しているため、電気及び産業用制御のニーズに適したスイッチタイプを簡単に選択できます。産業用途に最適なフロントエレメントは、 IP66 保護等級を強化しており、防塵性及び防水性を備えています。
特長と利点
機械的寿命は 1,000,000 回以上
防塵や液体などの固体に対する保護を提供する IP66 等級
動作温度範囲: -25 ° C → +70 ° C
シングルセレクタヘッドには、コンタクトクロックや LED 用の固定アダプタが付いています
チタンベゼル
22.5mm の標準固定開口部
さまざまな色を用意
防塵や液体などの固体に対する保護を提供する IP66 等級
動作温度範囲: -25 ° C → +70 ° C
シングルセレクタヘッドには、コンタクトクロックや LED 用の固定アダプタが付いています
チタンベゼル
22.5mm の標準固定開口部
さまざまな色を用意
用途と用途
制御盤に取り付けるオートメーション環境や制御環境
人の介入を必要とするモーターなどの危険な機器。
トイレや廊下などの照明を制御する公共施設
人の介入を必要とするモーターなどの危険な機器。
トイレや廊下などの照明を制御する公共施設
備考
キー操作タイプには、1つのキーが付属しています。 予備のキーについては、品番489-3339を参照してください。
認可
UL、CSA
規格
IEC / EN60947
Eaton M22-WRS3 Key-operated actuator
This key operated selector switch, also known as a rotary key switch, has 3 positions (with plunger bridge engineering). Offering an IP rating of IP66 which provides complete protection against contact (dust-tight) and against powerful water jets with increased pressure. It has a hole diameter cut-out of 22.5 mm. It can be changed from a stay put to a spring return function with the use of coding parts and key withdraw convertible with coding adaptors, please see datasheet for further details on this.
Features and Benefits:
RMQ-Titan (drilling dimensions 22.5 mm)
3 positions (with plunger bridge engineering)
Individual lock mechanism MS1
Stay-put/spring-return function, can be changed with coding parts M22- XC-Y Key withdraw convertible with coding adapters M22-XC-...
Switching function latching
IP66 protection rating
Titanium front ring
3 positions (with plunger bridge engineering)
Individual lock mechanism MS1
Stay-put/spring-return function, can be changed with coding parts M22- XC-Y Key withdraw convertible with coding adapters M22-XC-...
Switching function latching
IP66 protection rating
Titanium front ring
備考
Eaton formerly known as Moeller
仕様
特性 | Value |
シリーズ | Eaton Moeller |
カットアウト直径 | 22mm |
ポジション数 | 3 |
キータイプ | MS1 |
スイッチ作動 | ラッチ |
IP保護等級 | IP66 |
投角 | 60° |
イルミネーション | なし |
キー配列 | 1 |
動作温度 Max | +70°C |
動作温度 Min | -25°C |
