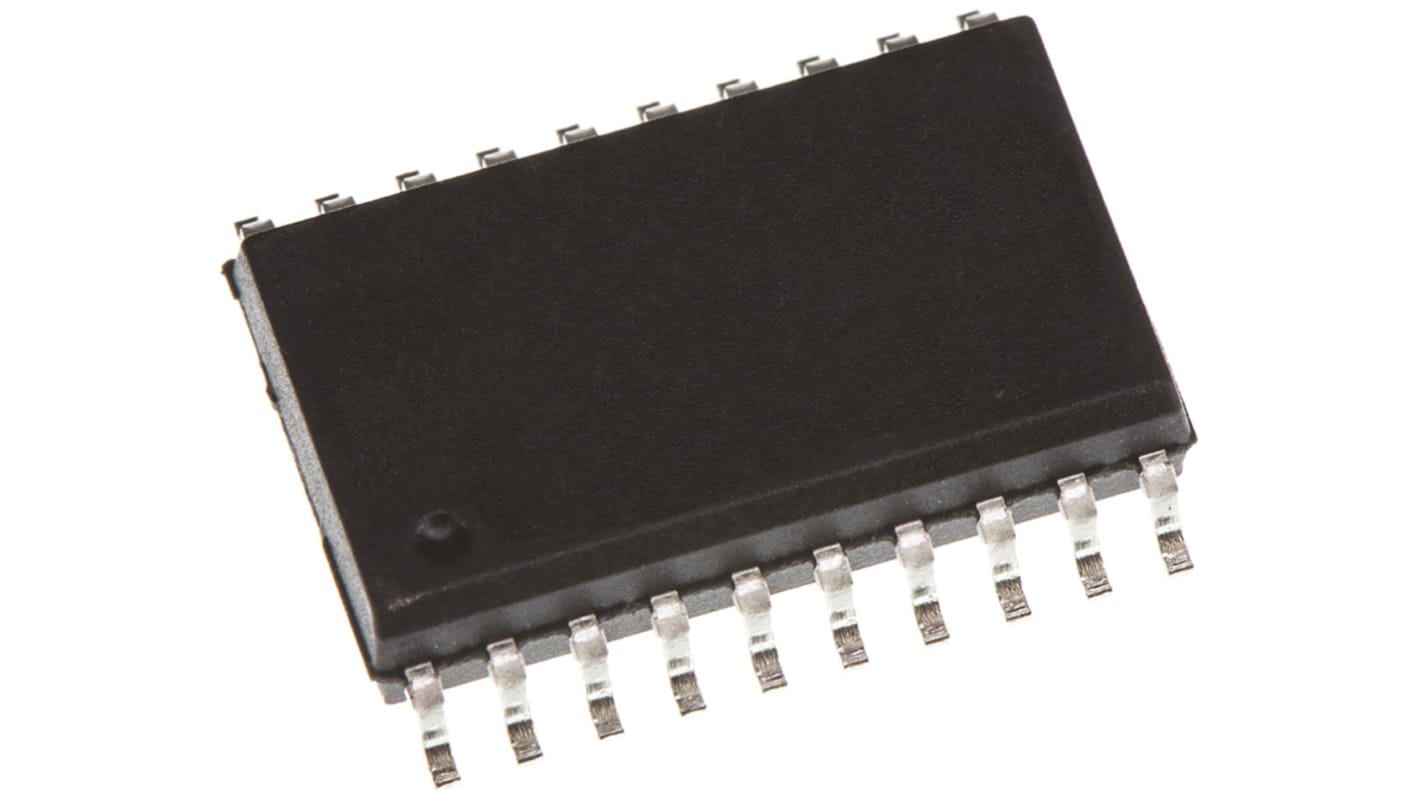

Texas Instruments コンパレータ 8ビット HC
- RS品番:
- 145-0454
- メーカー型番:
- SN74HC688DW
- メーカー/ブランド名:
- Texas Instruments
取扱終了
在庫限りでお取扱いは終了致します。
- RS品番:
- 145-0454
- メーカー型番:
- SN74HC688DW
- メーカー/ブランド名:
- Texas Instruments
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| 論理回路 | HC | |
| ロジックタイプ | 同一性コンパレータ | |
| 出力関数 | A=B | |
| ビット数 | 8 | |
| 極性 | 反転 | |
| 実装タイプ | 表面実装 | |
| パッケージタイプ | SOIC | |
| ピン数 | 20 | |
| 高レベル出力電流 Max | -5.2mA | |
| 低レベル出力電流 Max | 5.2mA | |
| 最大伝播遅延時間 @ 最大 CL | 210 ns @ 2 V, 36 ns @ 6 V, 42 ns @ 4.5 V | |
| 寸法 | 12.8 x 7.52 x 2.35mm | |
| 高さ | 2.35mm | |
| 動作供給電圧 Max | 6 V | |
| 動作温度 Min | -40 °C | |
| 幅 | 7.52mm | |
| 動作供給電圧 Min | 2 V | |
| 動作温度 Max | +85 °C | |
| 長さ | 12.8mm | |
| 伝播遅延テスト条件 | 50pF | |
| すべて選択 | ||
|---|---|---|
ブランド Texas Instruments | ||
論理回路 HC | ||
ロジックタイプ 同一性コンパレータ | ||
出力関数 A=B | ||
ビット数 8 | ||
極性 反転 | ||
実装タイプ 表面実装 | ||
パッケージタイプ SOIC | ||
ピン数 20 | ||
高レベル出力電流 Max -5.2mA | ||
低レベル出力電流 Max 5.2mA | ||
最大伝播遅延時間 @ 最大 CL 210 ns @ 2 V, 36 ns @ 6 V, 42 ns @ 4.5 V | ||
寸法 12.8 x 7.52 x 2.35mm | ||
高さ 2.35mm | ||
動作供給電圧 Max 6 V | ||
動作温度 Min -40 °C | ||
幅 7.52mm | ||
動作供給電圧 Min 2 V | ||
動作温度 Max +85 °C | ||
長さ 12.8mm | ||
伝播遅延テスト条件 50pF | ||
74HCファミリの複雑な機能、Texas Instruments
Texas Instruments製の74HC高速CMOSロジックファミリに属する複雑な機能製品には、バイナリアッダー、マグニチュード&アイデンティティコンパレータ、パリティチェッカ、7セグメントLCDラッチ / デコーダ / ドライバ及びPLL (フェーズロックループ) ICが含まれます。 74HCファミリはシリコンゲートCMOS技術を使用して、LSTTLファミリと同様の動作速度を達成しますが、標準のCMOS集積回路よりも消費電力量が低いです。
高速CMOSロジック
動作電圧: 2 → 6 V
互換性: 入力CMOS、出力CMOS
動作電圧: 2 → 6 V
互換性: 入力CMOS、出力CMOS
74HCファミリ
