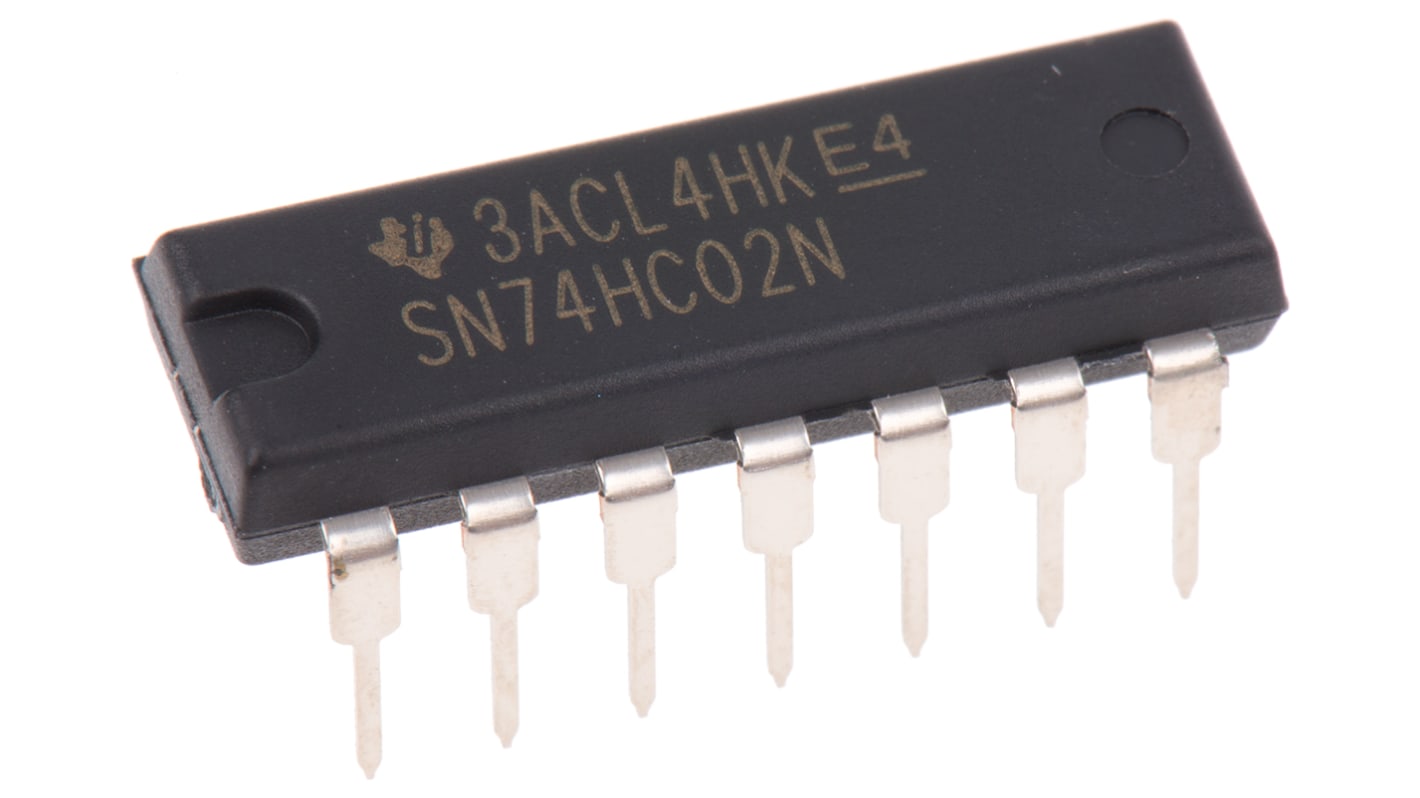

Texas Instruments ロジックゲート, NOR, スルーホール, 2-入力, PDIP
- RS品番:
- 442-909
- メーカー型番:
- SN74HC02N
- メーカー/ブランド名:
- Texas Instruments
1個小計：*
￥103.00
(税抜)
￥113.30
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 28 は国内在庫あり
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 |
|---|---|
| 1 + | ￥103 |
* 表示は参考価格です。ご購入数量によって価格は変動します。
- RS品番:
- 442-909
- メーカー型番:
- SN74HC02N
- メーカー/ブランド名:
- Texas Instruments
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| ロジックタイプ | NOR | |
| 実装タイプ | スルーホール | |
| エレメント数 | 4 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | PDIP | |
| ピン数 | 14 | |
| 論理回路 | HC | |
| 動作供給電圧 Max | 6 V | |
| 高レベル出力電流 Max | -5.2mA | |
| 最大伝播遅延時間 @ 最大 CL | 15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V | |
| 動作供給電圧 Min | 2 V | |
| 低レベル出力電流 Max | 5.2mA | |
| 寸法 | 19.3 x 6.35 x 4.57mm | |
| 伝播遅延テスト条件 | 50pF | |
| 幅 | 6.35mm | |
| 動作温度 Max | +85 °C | |
| 高さ | 4.57mm | |
| 長さ | 19.3mm | |
| 動作温度 Min | -40 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Texas Instruments | ||
ロジックタイプ NOR | ||
実装タイプ スルーホール | ||
エレメント数 4 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 なし | ||
パッケージタイプ PDIP | ||
ピン数 14 | ||
論理回路 HC | ||
動作供給電圧 Max 6 V | ||
高レベル出力電流 Max -5.2mA | ||
最大伝播遅延時間 @ 最大 CL 15 ns @ 6 V, 18 ns @ 4.5 V, 90 ns @ 2 V | ||
動作供給電圧 Min 2 V | ||
低レベル出力電流 Max 5.2mA | ||
寸法 19.3 x 6.35 x 4.57mm | ||
伝播遅延テスト条件 50pF | ||
幅 6.35mm | ||
動作温度 Max +85 °C | ||
高さ 4.57mm | ||
長さ 19.3mm | ||
動作温度 Min -40 °C | ||
74HCファミリロジックゲート、Texas Instruments
Texas Instrumentsの74HCファミリCMOSロジックICの標準ロジックゲート製品です。 74HCファミリは、シリコンゲートCMOS技術によってLSTTLファミリと同様の動作速度を達成していますが、標準CMOS集積回路並みの低電力消費を実現しています。
高速CMOSロジック
動作電圧: 2 → 6 V
互換性: 入力CMOS、出力CMOS
動作電圧: 2 → 6 V
互換性: 入力CMOS、出力CMOS
74HCファミリ
