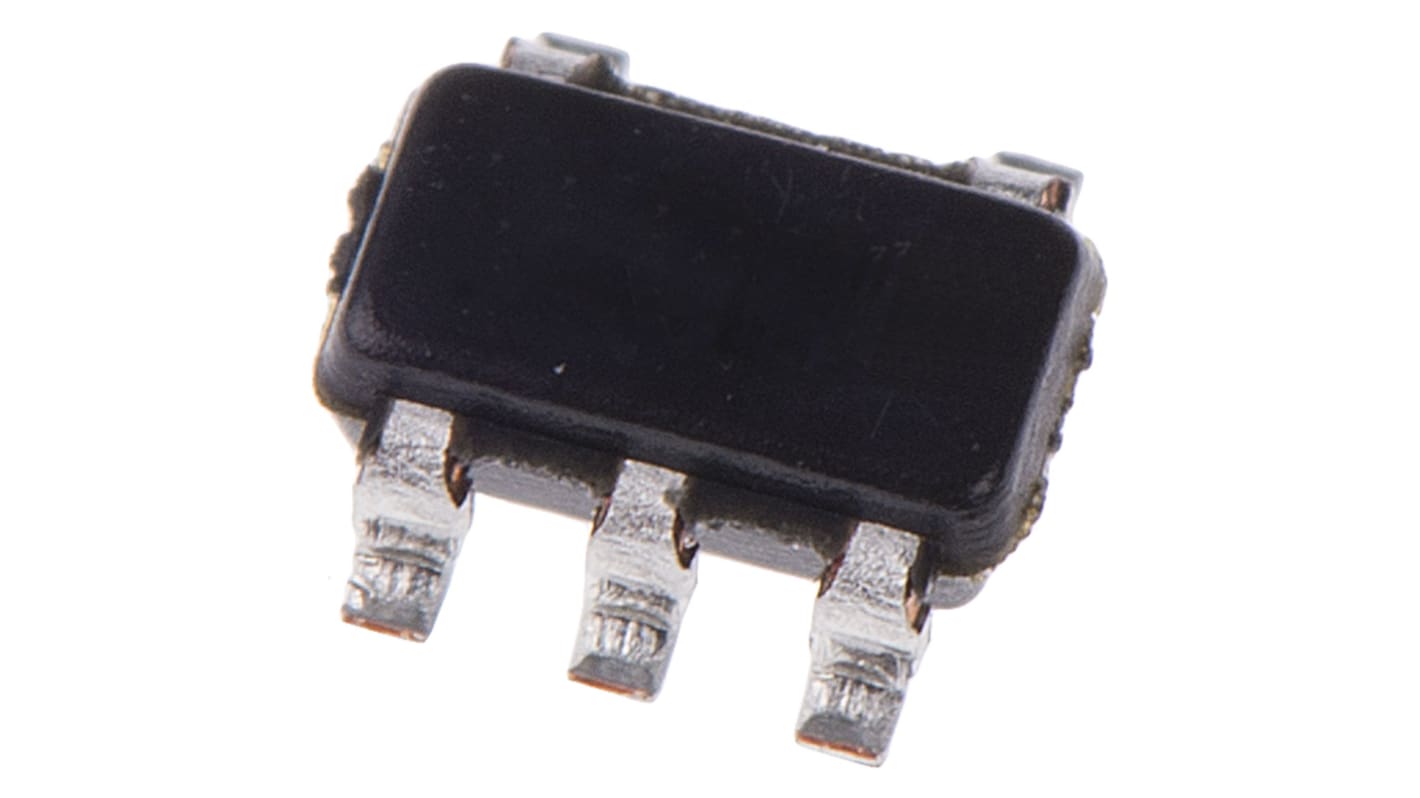

Texas Instruments ロジックゲート, AND, 表面実装, 2-入力, SOT-23
- RS品番:
- 526-436
- メーカー型番:
- SN74AHC1G08DBVR
- メーカー/ブランド名:
- Texas Instruments
ボリュームディスカウント対象商品
1 袋(1袋25個入り) 小計：*
￥280.00
(税抜)
￥308.00
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 700 は海外在庫あり
- 2,600 は 2025年12月24日 に入荷予定
- 3,000 は 2026年3月05日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 25 - 125 | ￥11.20 | ￥280 |
| 150 - 1350 | ￥10.52 | ￥263 |
| 1375 - 1725 | ￥9.84 | ￥246 |
| 1750 - 2225 | ￥9.16 | ￥229 |
| 2250 + | ￥8.48 | ￥212 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 526-436
- メーカー型番:
- SN74AHC1G08DBVR
- メーカー/ブランド名:
- Texas Instruments
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Texas Instruments | |
| ロジックタイプ | AND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 1 | |
| ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | なし | |
| パッケージタイプ | SOT-23 | |
| ピン数 | 5 | |
| 論理回路 | AHC | |
| 動作供給電圧 Max | 5.5 V | |
| 高レベル出力電流 Max | -8mA | |
| 最大伝播遅延時間 @ 最大 CL | 12.3 ns @ 3.3 V, 7.9 ns @ 5 V | |
| 動作供給電圧 Min | 2 V | |
| 低レベル出力電流 Max | 8mA | |
| 長さ | 2.9mm | |
| 幅 | 1.6mm | |
| 高さ | 1.15mm | |
| 寸法 | 2.9 x 1.6 x 1.15mm | |
| 動作温度 Min | -40 °C | |
| 伝播遅延テスト条件 | 50pF | |
| 動作温度 Max | +85 °C | |
| すべて選択 | ||
|---|---|---|
ブランド Texas Instruments | ||
ロジックタイプ AND | ||
実装タイプ 表面実装 | ||
エレメント数 1 | ||
ゲートあたりの入力数 2 | ||
シュミットトリガ入力 なし | ||
パッケージタイプ SOT-23 | ||
ピン数 5 | ||
論理回路 AHC | ||
動作供給電圧 Max 5.5 V | ||
高レベル出力電流 Max -8mA | ||
最大伝播遅延時間 @ 最大 CL 12.3 ns @ 3.3 V, 7.9 ns @ 5 V | ||
動作供給電圧 Min 2 V | ||
低レベル出力電流 Max 8mA | ||
長さ 2.9mm | ||
幅 1.6mm | ||
高さ 1.15mm | ||
寸法 2.9 x 1.6 x 1.15mm | ||
動作温度 Min -40 °C | ||
伝播遅延テスト条件 50pF | ||
動作温度 Max +85 °C | ||
74AHC1G シリーズ、Texas Instruments
アドバンスド高速CMOSロジック
シングルゲートパッケージ
動作電圧: 2 → 5.5
低電力消費: 10μA最大Icc
±8mA出力駆動性能(5 V)
シングルゲートパッケージ
動作電圧: 2 → 5.5
低電力消費: 10μA最大Icc
±8mA出力駆動性能(5 V)
74AHC Family
