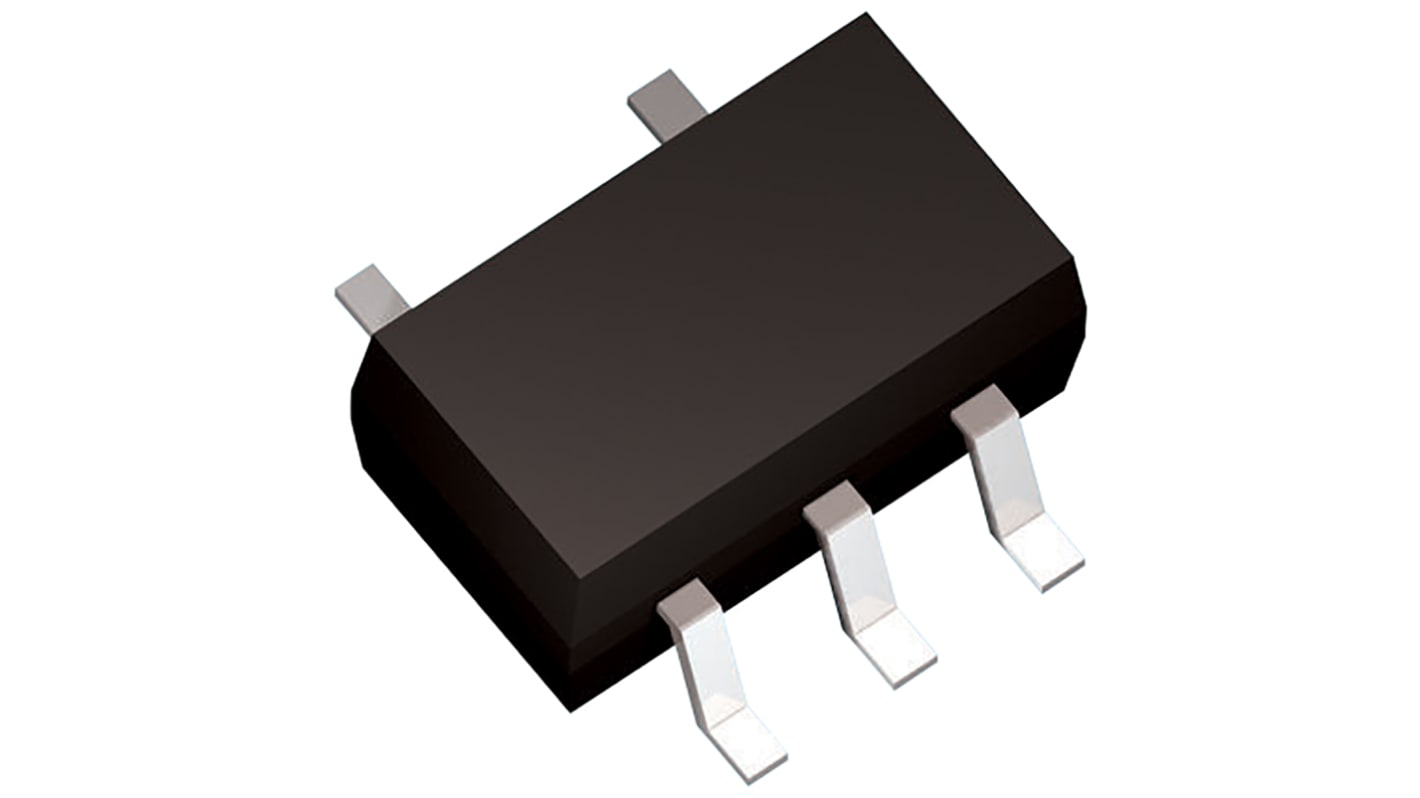

Toshiba ロジックゲート, OR, 表面実装, 2-入力, SOT-353
- RS Stock No.:
- 144-5198
- Mfr. Part No.:
- TC7SH32FU,LJ(CT
- Brand:
- 東芝電池
Bulk discount available
Subtotal (1 pack of 100 units)*
￥772.00
(exc. VAT)
￥849.00
(inc. VAT)
￥3,000円を超える注文については、送料無料
在庫あり
- 200 は 2025年12月15日 に入荷予定
- 500 は 2025年12月22日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
Units | Per unit | Per Pack* |
|---|---|---|
| 100 - 2400 | ￥7.72 | ￥772 |
| 2500 - 24900 | ￥7.00 | ￥700 |
| 25000 - 49900 | ￥6.27 | ￥627 |
| 50000 - 99900 | ￥5.55 | ￥555 |
| 100000 + | ￥4.82 | ￥482 |
*price indicative
- RS Stock No.:
- 144-5198
- Mfr. Part No.:
- TC7SH32FU,LJ(CT
- Brand:
- 東芝電池
Specifications
Technical Reference
Legislation and Compliance
Product Details
Find similar products by selecting one or more attributes.
Select all | Attribute | Value |
|---|---|---|
| ブランド | 東芝電池 | |
| ロジックタイプ | OR | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 1 | |
| ゲートあたりの入力数 | 2 | |
| パッケージタイプ | SOT-353 | |
| ピン数 | 5 | |
| 論理回路 | CMOS | |
| 入力タイプ | CMOS | |
| 動作供給電圧 Max | 5.5 V dc | |
| 最大伝播遅延時間 @ 最大 CL | 14.5 ns @ 50 pF | |
| 動作供給電圧 Min | 2 V dc | |
| 寸法 | 2 x 1.25 x 0.9mm | |
| 出力タイプ | デジタル | |
| 伝播遅延テスト条件 | 50pF | |
| 自動車規格 | AEC-Q100 | |
| 動作温度 Min | -40 °C | |
| 長さ | 2mm | |
| 幅 | 1.25mm | |
| 高さ | 0.9mm | |
| 動作温度 Max | +125 °C | |
| Select all | ||
|---|---|---|
ブランド 東芝電池 | ||
ロジックタイプ OR | ||
実装タイプ 表面実装 | ||
エレメント数 1 | ||
ゲートあたりの入力数 2 | ||
パッケージタイプ SOT-353 | ||
ピン数 5 | ||
論理回路 CMOS | ||
入力タイプ CMOS | ||
動作供給電圧 Max 5.5 V dc | ||
最大伝播遅延時間 @ 最大 CL 14.5 ns @ 50 pF | ||
動作供給電圧 Min 2 V dc | ||
寸法 2 x 1.25 x 0.9mm | ||
出力タイプ デジタル | ||
伝播遅延テスト条件 50pF | ||
自動車規格 AEC-Q100 | ||
動作温度 Min -40 °C | ||
長さ 2mm | ||
幅 1.25mm | ||
高さ 0.9mm | ||
動作温度 Max +125 °C | ||
- COO (Country of Origin):
- JP
L-MOS超高速シリーズ、東芝
東芝L-MOS TC7SHシリーズの超高速ロジックデバイス
• 高速動作: 標準伝播遅延時間 - 4 ns @ 5 V
• 低消費電力
• 優れたノイズ耐性
• 広い動作電圧範囲: 2 → 5.5 V
• 低消費電力
• 優れたノイズ耐性
• 広い動作電圧範囲: 2 → 5.5 V
L-MOS ファミリロジック IC です
ワンゲートロジック（ L-MOS ）
