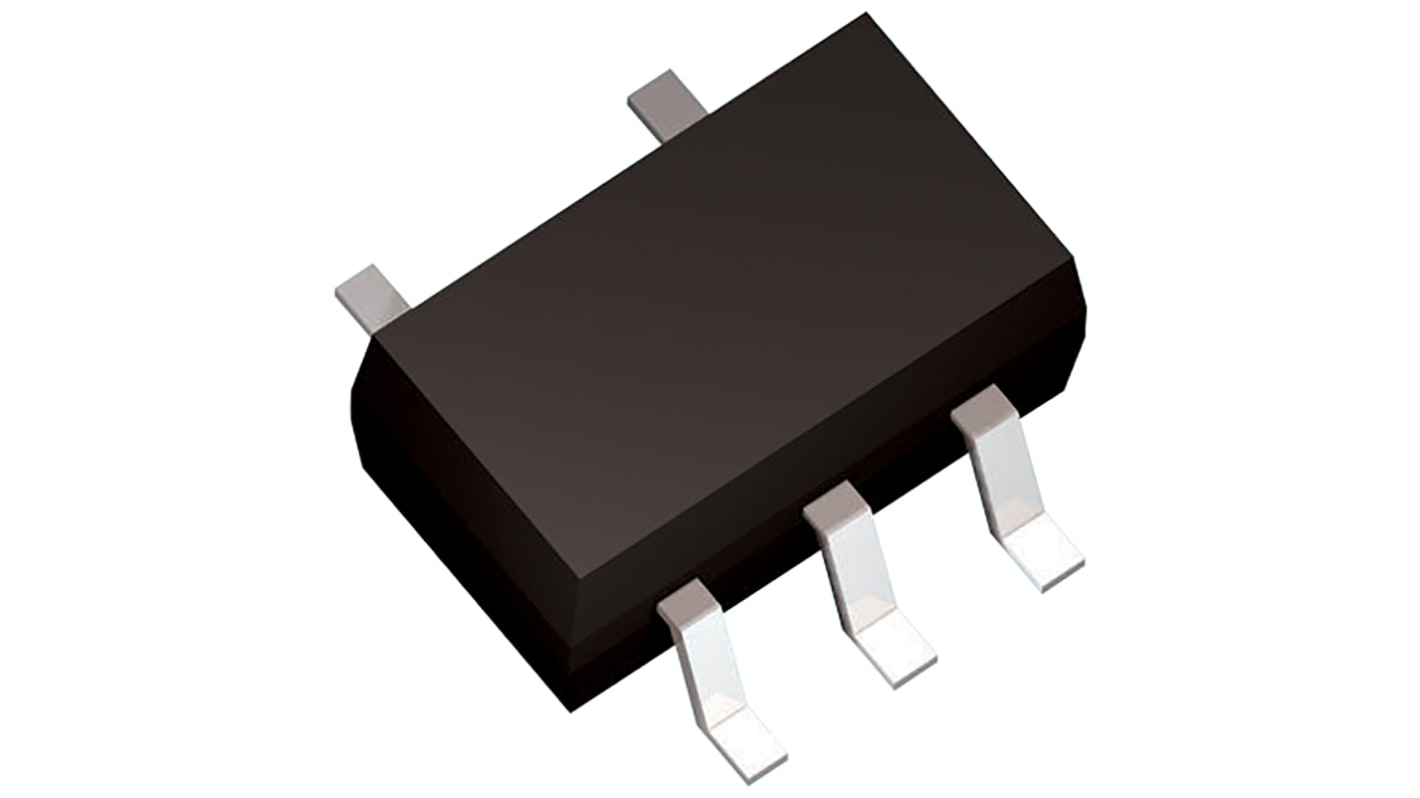

Toshiba ロジックゲート, AND, 表面実装, 2-入力, SSOP
- RS品番:
- 144-5268
- メーカー型番:
- TC7S08FU,LF(T
- メーカー/ブランド名:
- 東芝電池
ボリュームディスカウント対象商品
1 袋(1袋50個入り) 小計：*
￥1,074.00
(税抜)
￥1,181.50
(税込)
￥3,000円を超える注文については、送料無料
在庫あり
- 100 は国内在庫あり
- 1,900 は 2025年12月23日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 50 - 1200 | ￥21.48 | ￥1,074 |
| 1250 - 12450 | ￥20.56 | ￥1,028 |
| 12500 - 24950 | ￥19.66 | ￥983 |
| 25000 - 49950 | ￥18.74 | ￥937 |
| 50000 + | ￥17.86 | ￥893 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 144-5268
- メーカー型番:
- TC7S08FU,LF(T
- メーカー/ブランド名:
- 東芝電池
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | 東芝電池 | |
| ロジックタイプ | AND | |
| 実装タイプ | 表面実装 | |
| エレメント数 | 1 | |
| ゲートあたりの入力数 | 2 | |
| パッケージタイプ | SSOP | |
| ピン数 | 5 | |
| 論理回路 | CMOS | |
| 入力タイプ | CMOS | |
| 動作供給電圧 Max | 6 V dc | |
| 最大伝播遅延時間 @ 最大 CL | 125 ns @ 50 pF | |
| 動作供給電圧 Min | 2 V dc | |
| 動作温度 Min | -40 °C | |
| 長さ | 2mm | |
| 幅 | 1.25mm | |
| 高さ | 0.9mm | |
| 伝播遅延テスト条件 | 50pF | |
| 出力タイプ | デジタル | |
| 動作温度 Max | +85 °C | |
| 寸法 | 2 x 1.25 x 0.9mm | |
| すべて選択 | ||
|---|---|---|
ブランド 東芝電池 | ||
ロジックタイプ AND | ||
実装タイプ 表面実装 | ||
エレメント数 1 | ||
ゲートあたりの入力数 2 | ||
パッケージタイプ SSOP | ||
ピン数 5 | ||
論理回路 CMOS | ||
入力タイプ CMOS | ||
動作供給電圧 Max 6 V dc | ||
最大伝播遅延時間 @ 最大 CL 125 ns @ 50 pF | ||
動作供給電圧 Min 2 V dc | ||
動作温度 Min -40 °C | ||
長さ 2mm | ||
幅 1.25mm | ||
高さ 0.9mm | ||
伝播遅延テスト条件 50pF | ||
出力タイプ デジタル | ||
動作温度 Max +85 °C | ||
寸法 2 x 1.25 x 0.9mm | ||
- COO（原産国）:
- JP
L-MOS高速シリーズ、東芝
東芝L-MOS高速シリーズは、低消費電力CMOSデバイスの利点を維持しながら、LSTTLデバイスと同様の動作速度を実現しています。
• 高速動作: 標準伝播遅延時間 - 7 ns @ 5 V
• 低消費電力
• 優れたノイズ耐性
• 出力ドライブ機能: 5 LSTTL負荷
• 対称型出力ドライブ容量
• 広い動作電圧範囲: 2 → 6 V
• 低消費電力
• 優れたノイズ耐性
• 出力ドライブ機能: 5 LSTTL負荷
• 対称型出力ドライブ容量
• 広い動作電圧範囲: 2 → 6 V
L-MOS ファミリロジック IC です
ワンゲートロジック（ L-MOS ）
