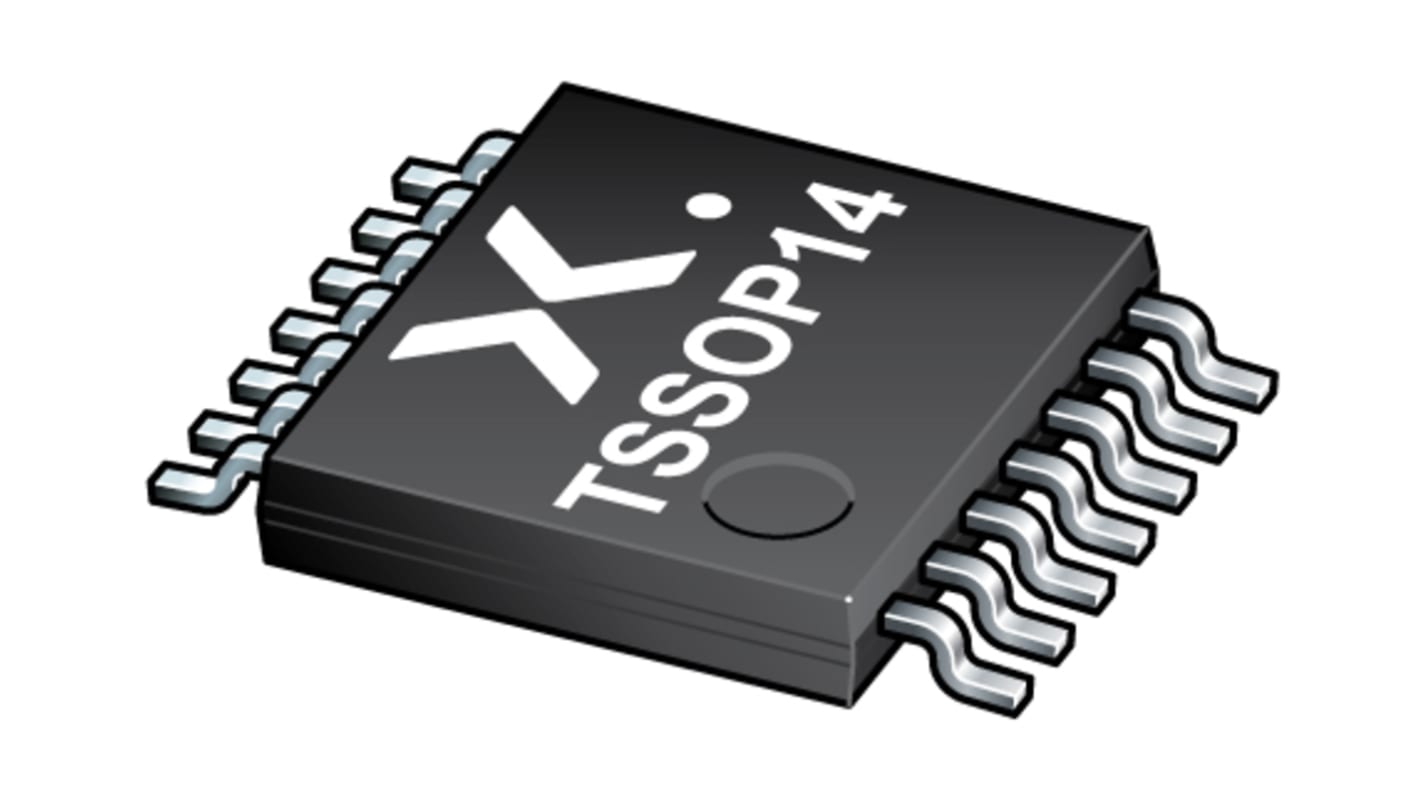

Nexperia ロジックゲート 4, AND, 表面, 2-入力 いいえ, TSSOP, 14-Pin
- RS品番:
- 152-6472
- メーカー型番:
- 74HC08PW-Q100,118
- メーカー/ブランド名:
- Nexperia
1 リール(1リール2500個入り) 小計：*
￥46,450.00
(税抜)
￥51,100.00
(税込)
￥3,000円を超える注文については、送料無料
一時的に在庫切れ
- 本日発注の場合は 2026年7月31日 に入荷予定
「配達日を確認」をクリックすると、在庫と配送の詳細が表示されます。
個 | 単価 | 購入単位毎合計* |
|---|---|---|
| 2500 + | ￥18.58 | ￥46,450 |
* 表示は参考価格です。ご購入数量によって価格は変動します。なお、上記数量を大きく超える大量ご購入の際は右下チャットからお問合せください。
- RS品番:
- 152-6472
- メーカー型番:
- 74HC08PW-Q100,118
- メーカー/ブランド名:
- Nexperia
仕様
データシート
その他
詳細情報
製品情報（複数選択可）を選択して、類似製品を検索します。
すべて選択 | 製品情報 | 内容 |
|---|---|---|
| ブランド | Nexperia | |
| プロダクトタイプ | ロジックゲート | |
| ロジックタイプ | AND | |
| 取付タイプ | 表面 | |
| エレメント数 | 4 | |
| 1ゲートあたりの入力数 | 2 | |
| シュミットトリガ入力 | いいえ | |
| パッケージ型式 | TSSOP | |
| ピン数 | 14 | |
| 論理回路 | 74HC | |
| 入力方式 | CMOS | |
| 動作温度 Min | -40°C | |
| 最大伝搬遅延時間@CL | 23ns | |
| 高レベル出力電流 Max | -5.2mA | |
| 動作温度 Max | 125°C | |
| 規格 / 承認 | No | |
| 最大電源電圧 | 6V | |
| 幅 | 4.5 mm | |
| 長さ | 5.1mm | |
| 最小電源電圧 | 2V | |
| 高さ | 0.95mm | |
| 低レベル出力電流 Max | 5.2mA | |
| 自動車規格 | AEC-Q100 | |
| すべて選択 | ||
|---|---|---|
ブランド Nexperia | ||
プロダクトタイプ ロジックゲート | ||
ロジックタイプ AND | ||
取付タイプ 表面 | ||
エレメント数 4 | ||
1ゲートあたりの入力数 2 | ||
シュミットトリガ入力 いいえ | ||
パッケージ型式 TSSOP | ||
ピン数 14 | ||
論理回路 74HC | ||
入力方式 CMOS | ||
動作温度 Min -40°C | ||
最大伝搬遅延時間@CL 23ns | ||
高レベル出力電流 Max -5.2mA | ||
動作温度 Max 125°C | ||
規格 / 承認 No | ||
最大電源電圧 6V | ||
幅 4.5 mm | ||
長さ 5.1mm | ||
最小電源電圧 2V | ||
高さ 0.95mm | ||
低レベル出力電流 Max 5.2mA | ||
自動車規格 AEC-Q100 | ||
74HC08-Q100、クワッド2入力ANDゲート: 74HCT08-Q100は、クワッド2入力ANDゲートです。入力には、クランプダイオードが含まれます。これにより、電流制限抵抗器を使用して、入力をVCC超の電圧とインターフェイスできるようになります。Automotive Electronics Council (AEC)規格Q100 (Grade 1)認定で、車載用途での使用に適しています。
AEC-Q100(グレード1)に準拠した車載製品の認定
-40 → +85 °C及び-40 → +125 °C
JEDEC規格7 Aに準拠
